StoneAge COMPASS Manuel D'utilisation page 86

SCHÉMAS DES PIÈCES DÉTACHÉES
REMARQUE 2

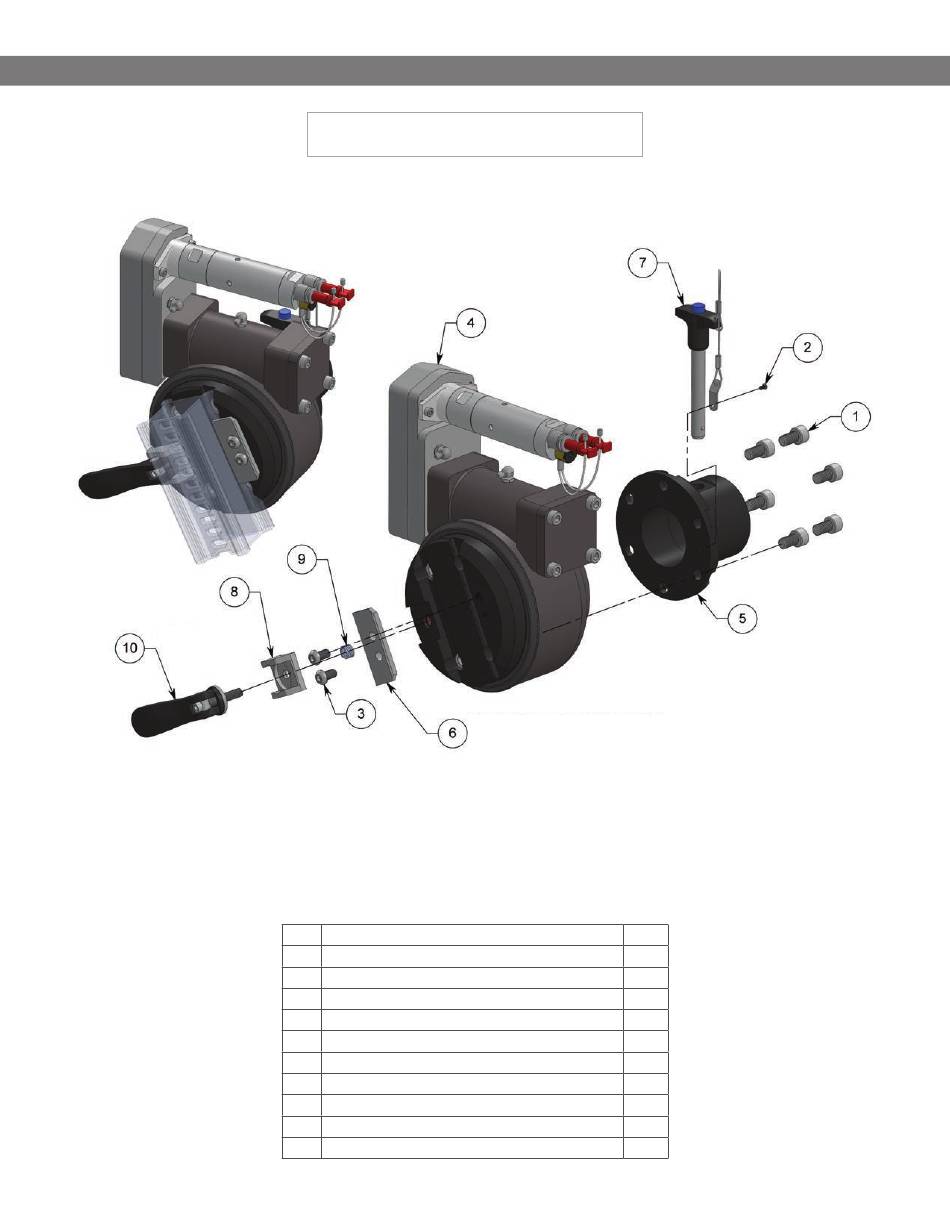

CHÂSSIS COMPASS (PROP 320)
ENSEMBLE MOTEUR ROTATIF
BORDS ARRONDIS VERS LA PLAQUE D'EN-
TRAÎNEMENT EN ROTATION
REMARQUE :
1. APPLIQUER DU LOCTITE BLEU 242 OU ÉQUIVALENT
2. APPLIQUEZ DE L'ANTIGRIPPANT BLUE GOOP
(MARQUE SWAGELOK) SUR LES FILETS DE LA POIGNÉE.
N° RÉFÉRENCE
1 GS 3M10-18-1.5 SHCS M10X1,5 X 18 INOX
2 GSB 3M3-6-0.5 BHCS M3X0,5 X 6 INOX
3 GSB 3M8-16-1.25 BHCS M8 X 1,25 X 16 INOX
4 PROP 310 ENSEMBLE RÉDUCTEUR
5 PROP 322 ACCOUPLEMENT, TRANSMISSION EN ROTATION
6 PROP 323 PLAQUE, COUVERCLE
7 PROP 325 GOUPILLE, ATTACHE RAPIDE
8 PROP 334 LANGUETTE, PINCE
9 PROP 335 RESSORT, COMPRESSION
10 PROP 336 POIGNÉE COMPLÈTE
QTÉ
6
1
2
1
1
1
1
1
1
1
