INSTALLATION DU BOÎTIER DE COMMANDE ET DU PRO-700-V3 PRODRAIN VERS LA DÉCHARGE

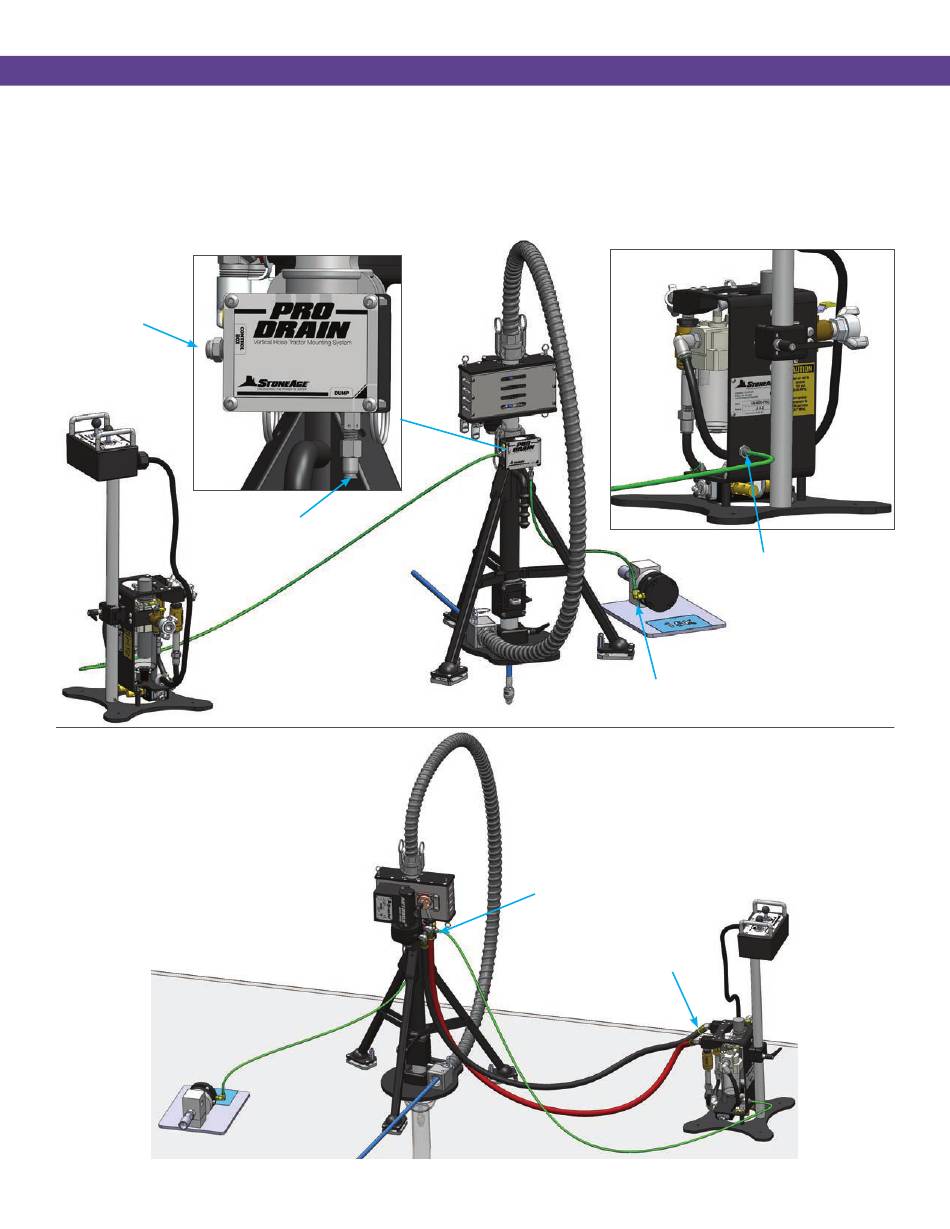

13. Raccordez les conduites pneumatiques de 1/4" du boîtier de commande à l'ensemble de vannes sur le socle tripode et du socle tripode vers
la décharge. (Figure 11)
14. Raccordez les flexibles noir et rouge de 1/2" d'alimentation pneumatique des raccords sur le boîtier de commande aux raccords du tracteur
ABX-PRO. Faites correspondre chaque flexible à la bande de couleur correspondante. (Figure 12)
15. Effectuez un essai de fonctionnement sans eau à haute pression pour vérifier les vitesses d'avance et de recul ainsi que la pression de la pince
de flexible.
16. Vérifiez chaque fonction de commande pneumatique au pied et coupez l'alimentation pneumatique vers la décharge
17. Prêt au fonctionnement et au nettoyage de la vidange.
VERS LE
BOÎTIER DE
COMMANDE
VERS LA
DÉCHARGE
RACCORDEMENT DE
DÉCHARGE
RACCORDEMENTS
PNEUMATIQUES DU
TRACTEUR ABX-PRO
RACCORDEMENTS
PNEUMATIQUES DU BOÎ-
TIER DE COMMANDE
RACCORDEMENT DU
BOÎTIER DE COM-
MANDE
FIGURE 11
FIGURE 12
