StoneAge COMPASS Manuel D'utilisation page 87

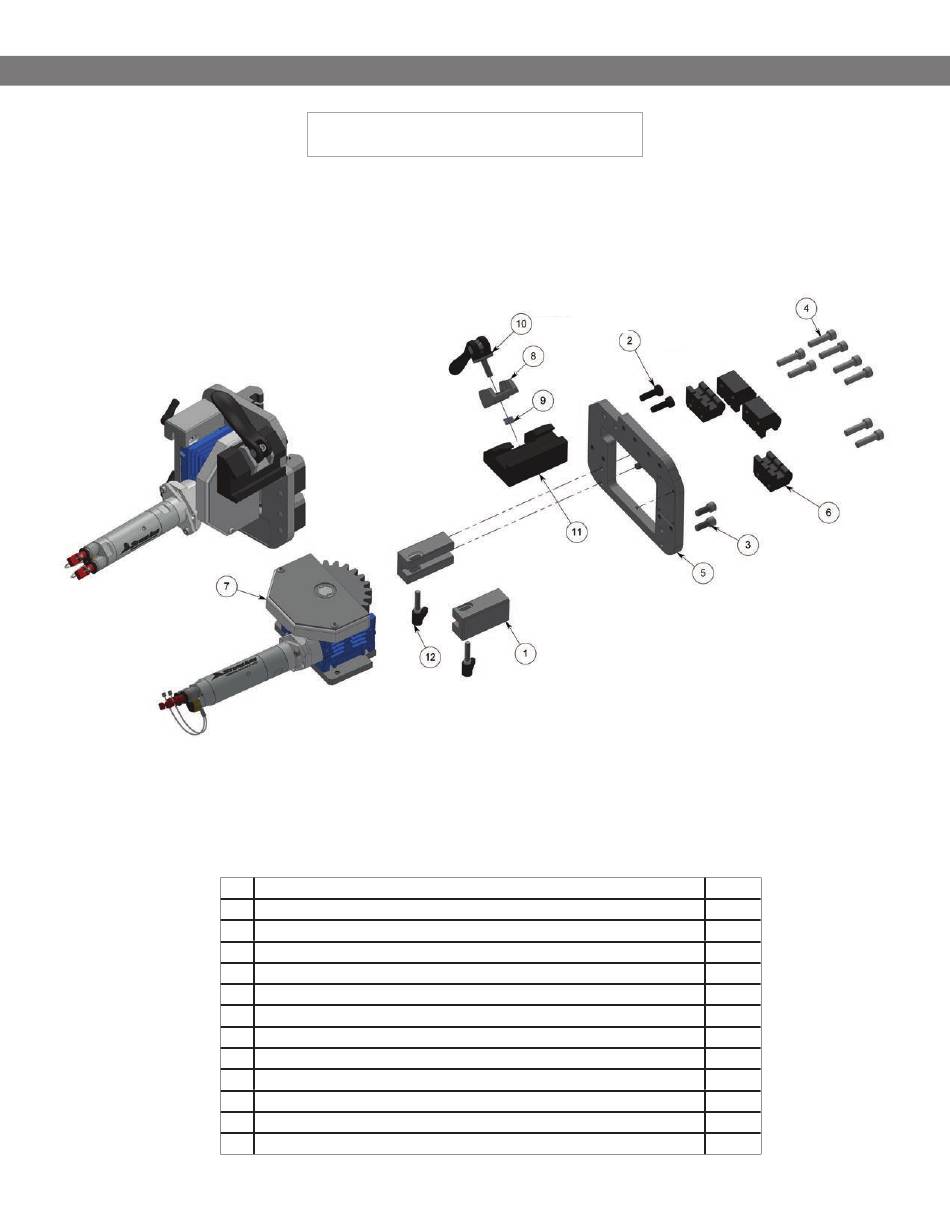

CHÂSSIS COMPASS (PROP 330)
ENSEMBLE MOTEUR LINÉAIRE
REMARQUE :
1. APPLIQUER DU LOCTITE BLEU 242 OU ÉQUIVALENT
2. APPLIQUEZ DE L'ANTIGRIPPANT BLUE GOOP (MARQUE SWAGELOK) SUR LES FILETS DE LA POIGNÉE.
3. SERRER LES VIS HEXAGONALES M8 À 27 NM
N°
1 DBP 116 FIXATION DE BLOC DE POIGNÉE HZ
2 GB 5M8-25-1.25-HS VIS, HEXA M8X1,25 X 25 HAUTE RÉSISTANCE, REVÊTEMENT CR NOIR
3 GS 331-03 SHCS 0,31-18 x 0,75 INOX
4 GS 3M8-30-1.25 SHCS M8 x 1,25 x 30 INOX
5 PROP 331 PLAQUE, CHARIOT
6 PROP 332 COULISSE DE RAIL, PLASTIQUE
7 PROP 333 ENSEMBLE MOTOVARIO
8 PROP 334 LANGUETTE, PINCE
9 PROP 335 RESSORT, COMPRESSION
10 PROP 336 POIGNÉE COMPLÈTE
11 PROP 338 BLOC, PINCE
12 SRT 557 POIGNÉE RÉGLABLE 0,25-20 X 1,19
SCHÉMAS DES PIÈCES DÉTACHÉES
REMARQUE 2
RÉFÉRENCE
REMARQUE 1,3
QTÉ
2
2
4
8
1
4
1
1
1
1
1
2
