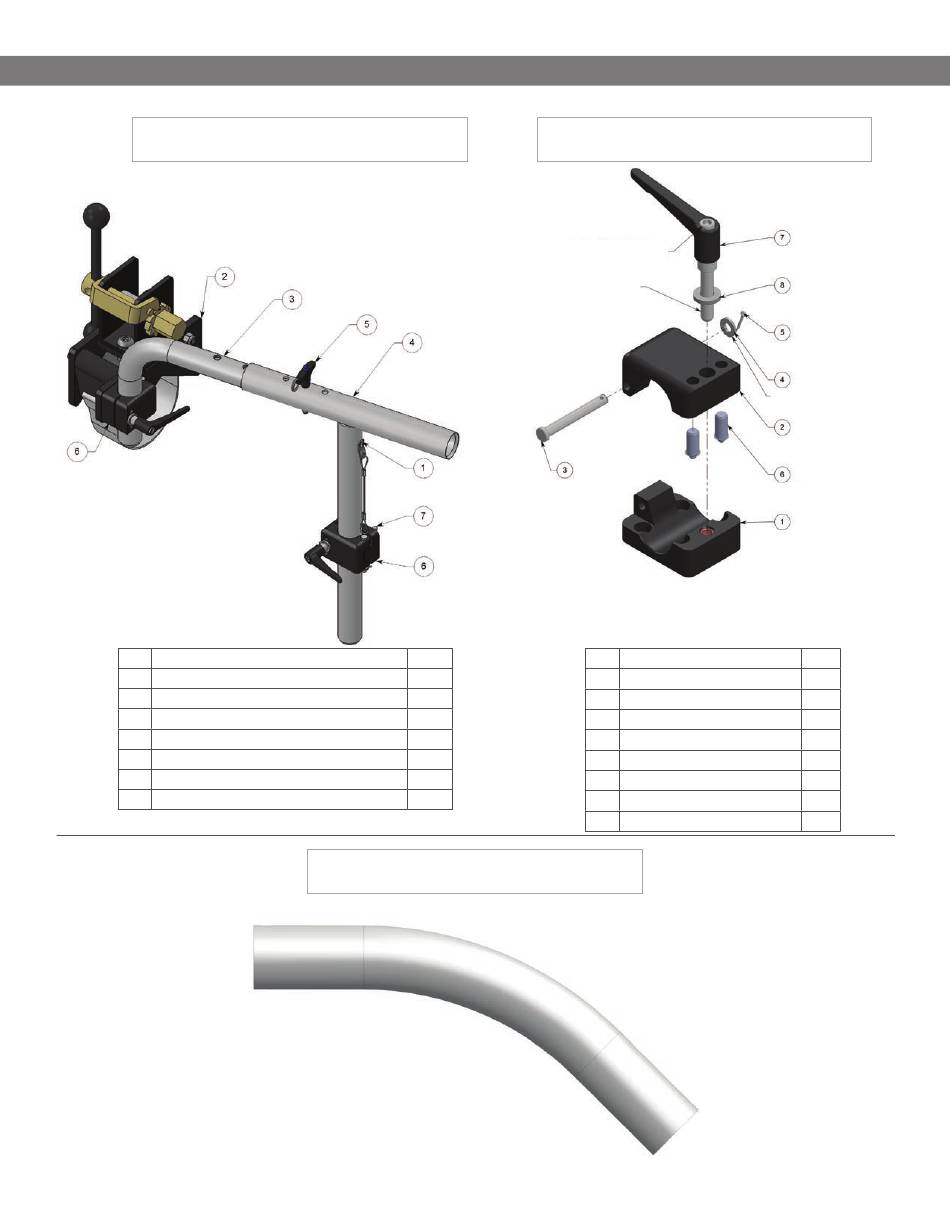

SCHÉMAS DES PIÈCES DÉTACHÉES
ENSEMBLE DE FIXATION À SANGLE
N° RÉFÉRENCES BOP 050
1 BOP 049 RIVET INOX
2 BOP 051 ENSEMBLE SANGLE À CLIQUET
3 BOP 057 TUBE POSITIONNEUR, MÂLE
4 BOP 058 TUBE POSITIONNEUR, FEMELLE MÉCANOSOUDÉ
5 BOP 059 GOUPILLE RAPIDE
6 BOP 070 ENSEMBLE PINCE ARTICULÉE (SCHÉMA À DROITE)
7 GS 325-025 SHCS 0,25-20 X 0,62 INOX
BOP 050
QTÉ
1
1
1
1
1
2
8
*EN OPTION BOP 082-9-45

TUBE D'EMBOUT

ENSEMBLE PINCE ARTICULÉE
REPOSEZ LA VIS AVEC DU
LOCTITE BLEU 242
NOTE 1.
REMARQUE :
1. AJOUTER DE L'ANTIGRIPPANT BLUE GOOP (MARQUE DE SWAGELOCK) SUR TOUTES
LES VISSERIES FILETÉES. UN ÉQUIVALENT EST ACCEPTABLE.
2. APPLIQUER UN COMPOSÉ DE RETENUE VERT, RÉFÉRENCE LOCTITE : 290 OU ÉQUIVA-
LENT SUR LES COMPOSANTS INDIQUÉS
N°
1 BOP 071 SOCLE DE PINCE ARTICULÉE
2 BOP 072 CHAPEAU DE PINCE ARTICULÉE
3 BOP 073 AXE DE CHAPE
4 PRO 074 RONDELLE D'AXE
5 BOP 075 GOUPILLE FENDUE
6 BOP 076 PISTON À RESSORT
7 BOP 077 POIGNÉE RÉGLABLE
8 BOP 078 RONDELLE ÉPAISSE
1,75 X R9 X 45 DEG
BOP 070
LA RONDELLE PEUT ÊTRE
ENLEVÉE SI LA GOUPILLE EST
TROP COURTE
NOTE 2.
RÉFÉRENCES BOP 070 QTÉ
1
1
1
1
1
2
1
1
