StoneAge COMPASS Manuel D'utilisation page 130

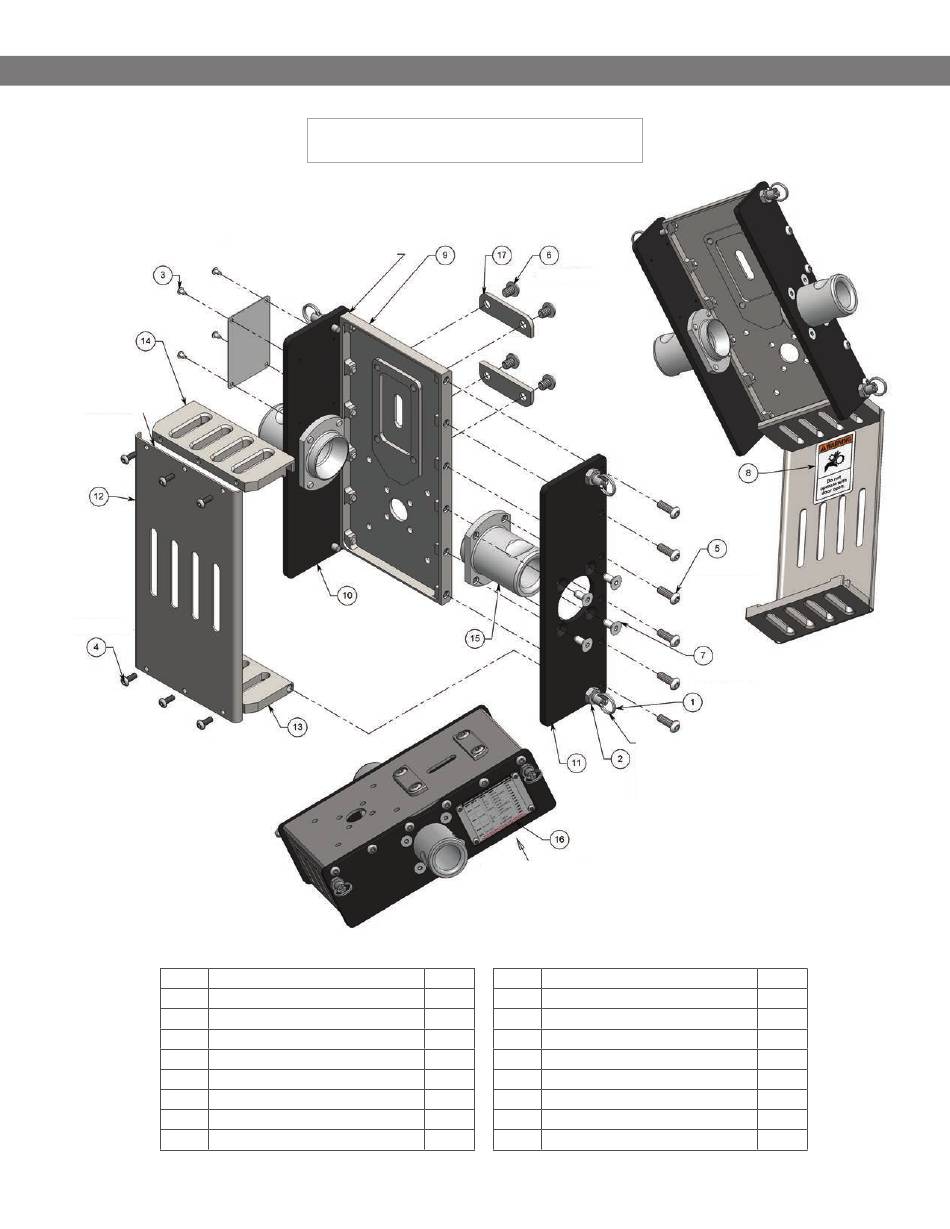

SCHÉMAS DES PIÈCES DÉTACHÉES
FLEUREMENT, LES PLAQUES LATÉRALES
ALIGNEZ LES BORDS
EN AFFLEUREMENT, EN
HAUT ET EN BAS
6X NOTE 1.
REMARQUE :
1. AJOUTER DU LOCTITE BLEU 242 OU ÉQUIVALENT.
N° RÉFÉRENCE
1 ABX 566-001 ENSEMBLE PISTON À RESSORT
2 GN 337-HJ CONTRE-ÉCROU HEXA INOX
3 GSB 313-0075 BHCS 6-32 X 0,188 LG INOX
4 GSB 319-02 BHCS 0,19-24 X 0,50 LG INOX
5 GSB 325-03 BHCS 0,25-20 X 0,75 LG INOX
6 GSB 331-015-24 BHCS 0,31-24 X 0,375 LG
7 GSF 325-0225 FHCS 0,25-20 X 0,5625 LG INOX
8 PL 157 AVERTISSEMENT PORTE OUVERTE
AUTOBOX
MONTAGE DU BOÎTIER
ALIGNEZ LES BORDS ARRIÈRE EN AF-
ET LA PLAQUE ARRIÈRE
(PRO 101)
®
4X NOTE 1.
ORIENTATION DE TEXTE
QTÉ 9 PRO 102 PLAQUE ARRIÈRE
4 10 PRO 103 PLAQUE LATÉRALE, MOTEUR
4 11 PRO 104 PLAQUE LATÉRALE, AVANT
4 12 PRO 105 COUVERCLE, PANNEAU AVANT
6 13 PRO 106 COUVERCLE, PLAQUE INFÉRIEURE
12 14 PRO 107 COUVERCLE, PLAQUE SUPÉRIEURE
4 15 PRO 108 TUBE DE GUIDAGE
8 16 PRO 110 PLAQUE DE RÉFÉRENCE DE VIROLE
1 17 PRO 111 LANGUETTE À CAME
12X NOTE 1.
8X NOTE 1.
ORIENTEZ TOUS LES PISTONS À RESSORT
DANS LA MÊME DIRECTION, LE CORPS
DU PISTON À RESSORT DOIT ÊTRE À RAS
DE L'INTÉRIEUR OU EN RETRAIT DE LA
PLAQUE LATÉRALE.
1
1
1
1
1
1
2
1
2
