RACCORDEMENTS DE COMMANDE DE DÉCHARGE PNEUMATIQUE
26. Posez le tuyau de DE 6 mm (1/4 po) entre le raccord de commande de décharge pneumatique situé à l'arrière du boîtier de commande et le
raccord de l'ensemble de vannes de décharge pneumatique. (Figure 17)
27. Posez les adaptateurs de flexible d'alimentation principale en eau et de lance flexible. Assurez-vous d'utiliser les produits appropriés : antigrip-
pant, lubrifiant de filetages et/ou ruban de filetage recommandés dans le catalogue de raccords et d'accessoires StoneAge Tool, en suivant le
lien ci-dessous. (Figure 17)
28. Fixez les flexibles d'alimentation principale en eau et de lance flexible. Assurez-vous d'utiliser les produits appropriés : antigrippant, lubrifiant de
filetages et/ou ruban de filetage recommandés dans le catalogue de raccords et d'accessoires StoneAge Tool. (Figure 18)
Lance flexible
Utilisez toujours des systèmes anti-coup de fouet de flexible. Le non-respect de cette précaution peut conduire à des blessures graves voire mor-
telles. Il est de la responsabilité de l'utilisateur d'installer correctement les dispositifs anti-coup de fouet de flexible. Ne dépassez jamais une charge
de travail sûre. Respectez les recommandations et valeurs nominales du constructeur.
https://www.stoneagetools.com/product-catalogs
Adaptateur
Ensemble vanne
de flexible de
de décharge
lance flexible
pneumatique
Anti-coup de fouet de flexible
AVERTISSEMENT
INSTALLATION DU CHÂSSIS COMPASS
Adaptateur de
Tuyau de DE 6 mm
flexible d'alimen-
(1/4 po)
tation principale
en eau
Flexible d'alimentation principale
en eau provenant de la pompe
Raccord de com-
mande de décharge
pneumatique

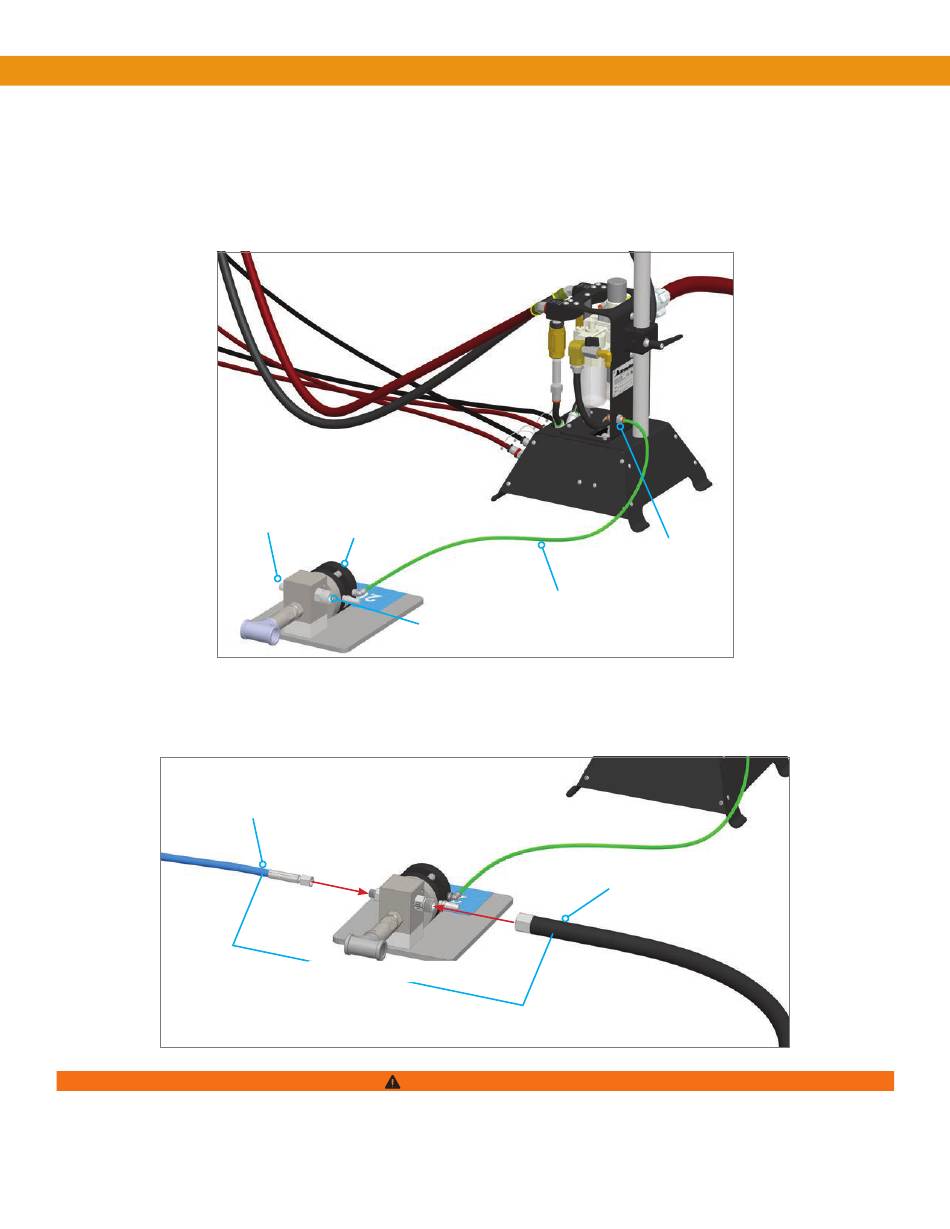

FIGURE 17
FIGURE 18
