StoneAge COMPASS Manuel D'utilisation page 89

N° RÉFÉRENCE
1 BOP 033 ATTACHE RAPIDE AVEC LANIÈRE
2 GS 3M8-45-1.25 SHCS
3 GS 331-06 SHCS 0,31-18 x 1,50 INOX
4 GS 331-10 SHCS 0,31-18 x 2,50 INOX FILE-
TAGE COMPLET
5 GSB 319-015 BHCS 10-24 x 0,38 INOX
6 PROP 341 CORPS DE BLOC DE VIROLE DE
TUBE DE GUIDAGE
7 PROP 342 CHAPEAU DE BLOC DE VIROLE
8 PROP 343 CHAPEAU DE BLOC DE VIROLE DE
TUBE DE GUIDAGE
9 PROP 345 BLOC, COULISSANT
REMARQUE :
1. APPLIQUER DU LOCTITE BLEU 242 OU ÉQUIVALENT
2. APPLIQUEZ DE L'ANTIGRIPPANT BLUE GOOP
(MARQUE SWAGELOK).

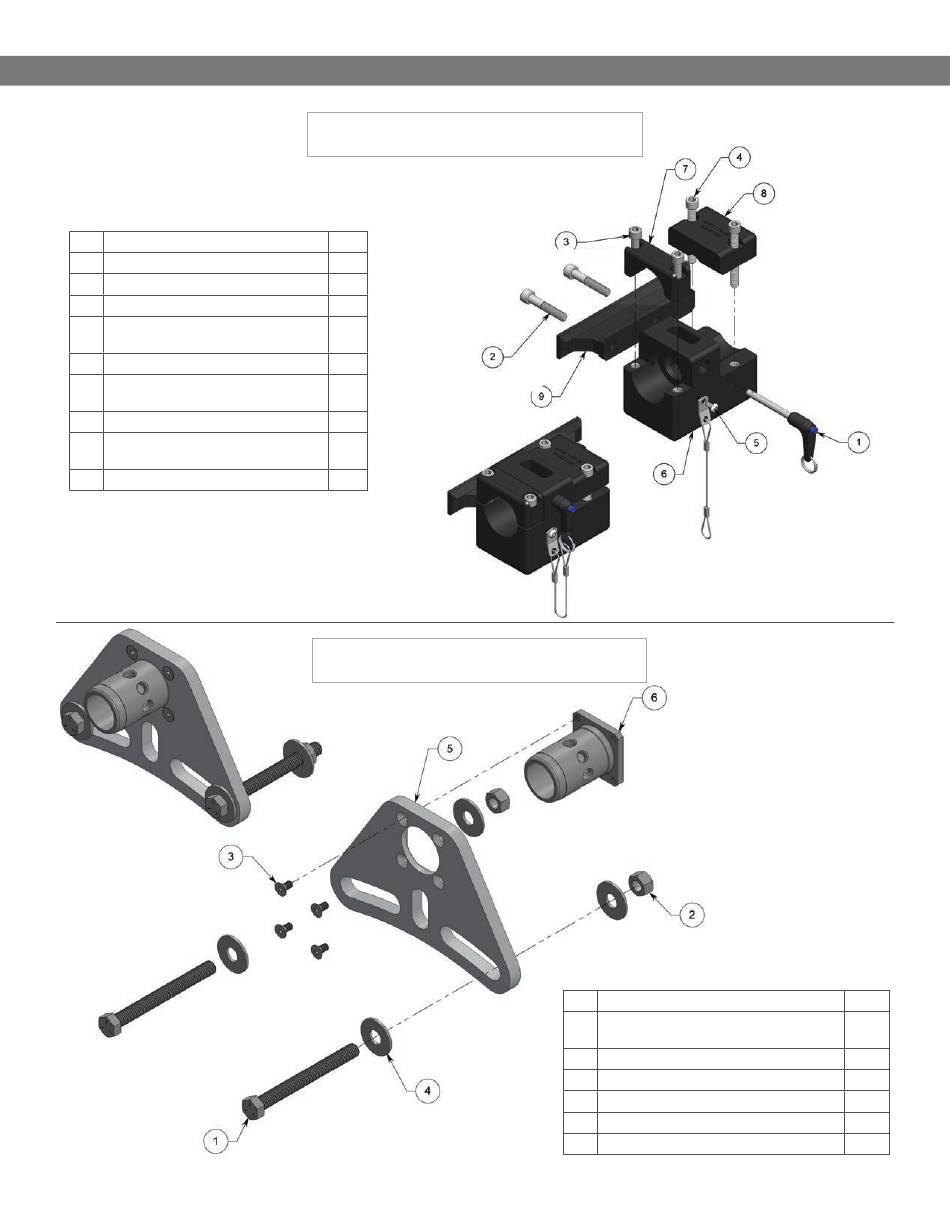

CHÂSSIS COMPASS (PROP 340)
ENSEMBLE BLOC DE VIROLE DE TUBE DE GUIDAGE
QTÉ
1
2
2
2
1
1
1
1
1
CHÂSSIS COMPASS (PROP 350)
ENSEMBLE SUPPORT DE FIXATION
REMARQUE 1
SCHÉMAS DES PIÈCES DÉTACHÉES
REMARQUE 2
REMARQUE 1
REMARQUE :
1. APPLIQUER DU LOCTITE BLEU 242 OU ÉQUIVALENT
N°
1 GB 562-24-FT VIS, HEXA 0,62-11 X 6,00 FILETAGE
COMPLET
2 GN 562-H ÉCROU, HEXA, 0,62-11
3 GSF 331-025-24 FHCS 0,31-24 X 0,62 INOX
4 GW 562-F RONDELLE, PLATE 0,62
5 PROP 351 PLAQUE, FIXATION
6 PROP 352 ARBRE, FIXATION
REMARQUE 2
REMARQUE 1
RÉFÉRENCE QTÉ
2
2
4
4
1
1
