Page 10

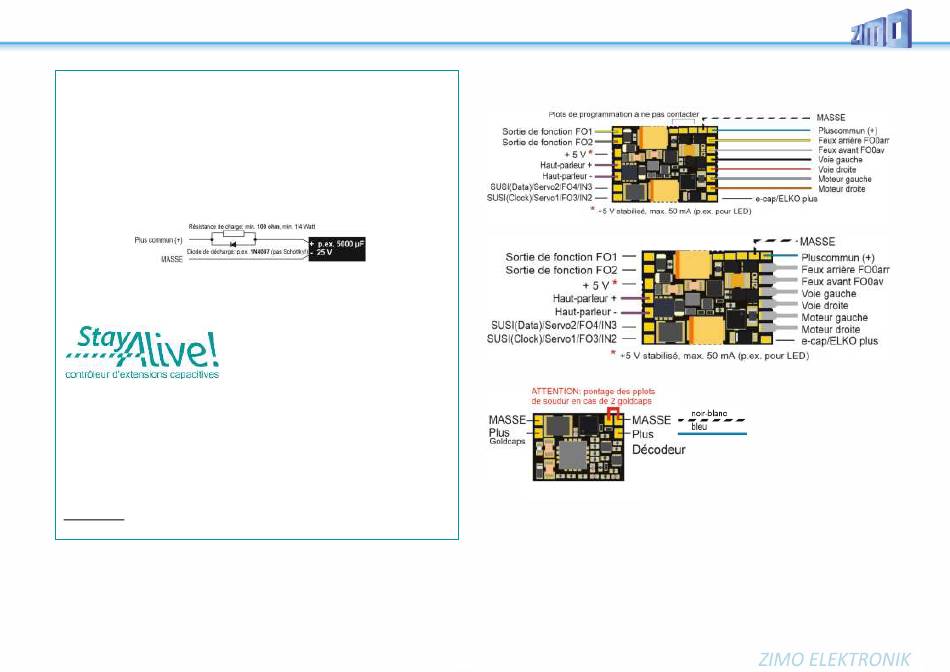

Extensions capacitives branchées directement sur les dé-
codeurs miniature MS480, MS490, MS500
Les condensateurs électrolytiques de 1000 µF peuvent être connectés à "ELKO Plus" SANS
composants supplémentaires selon les schémas de câblage de cette page. Il n'est pas
nécessaire qu'ils soient conçus pour une tension d'entraînement maximale, 15 V suffisent.
Toutefois, la capacité ne doit pas dépasser 1000 µF, ce qui suffit seulement pour une petite
protection contre les secousses du moteur et les perturbations sonores.
Des condensateurs plus grands peuvent être connectés à la place ou en plus (pratiquement
sans restriction) entre le "pôle positif commun" et la MASSE, mais AVEC des composants
supplémentaires et une rigidité diélectrique correspondant à la tension de commande
(généralement 25 V):
La résistance empêche un courant de charge trop élevé (courant d'appel), les diodes permet-
tent la programmation en mode service ainsi que la mise à jour du logiciel et la charge saine
malgré des capacités plus importantes grâce à la chute de tension.
-
Le contrôleur d'extensions capacitives STACO1 est raccordé aux bornes (plots à souder ou
fils) "Plus commun" et "MASSE" du décodeur.
Le module STACO1 est fourni avec 3 goldcaps qui représentent le stockage d'énergie avec
une capacité de 100,000µF connectés en série. Bien sûr, il est préférable que les 3 soient
connectés, mais cela fonctionne aussi avec 2 (avec environ 50% de temps de fonctionnement)
s'il y a un manque de place. Le STACO1 contient un convertisseur de tension élévateur don-
nant une tension constante de 10V. C'est suffisant pour rouler et alimenter l'amplificateur de
son (qui fonctionne sur 5V) sans interruption et sans perte de volume.
Les décodeurs avec STACO1 connecté ne peuvent être utilisés qu'avec une tension de voie de
18V maximum pour éviter la surchauffe.
Controller
STACO1
Décodeurs sonores MS440 à MS990
Schéma de connexion MS500
Côté supérieur avec fils
Schéma de connexion
MS500N NEM-651
STACO1 contrôleur d'extensions capacitives
STACO1 10 x 7,3 x 1,7 mm
