Vue avant et vue arrière
Figure 2

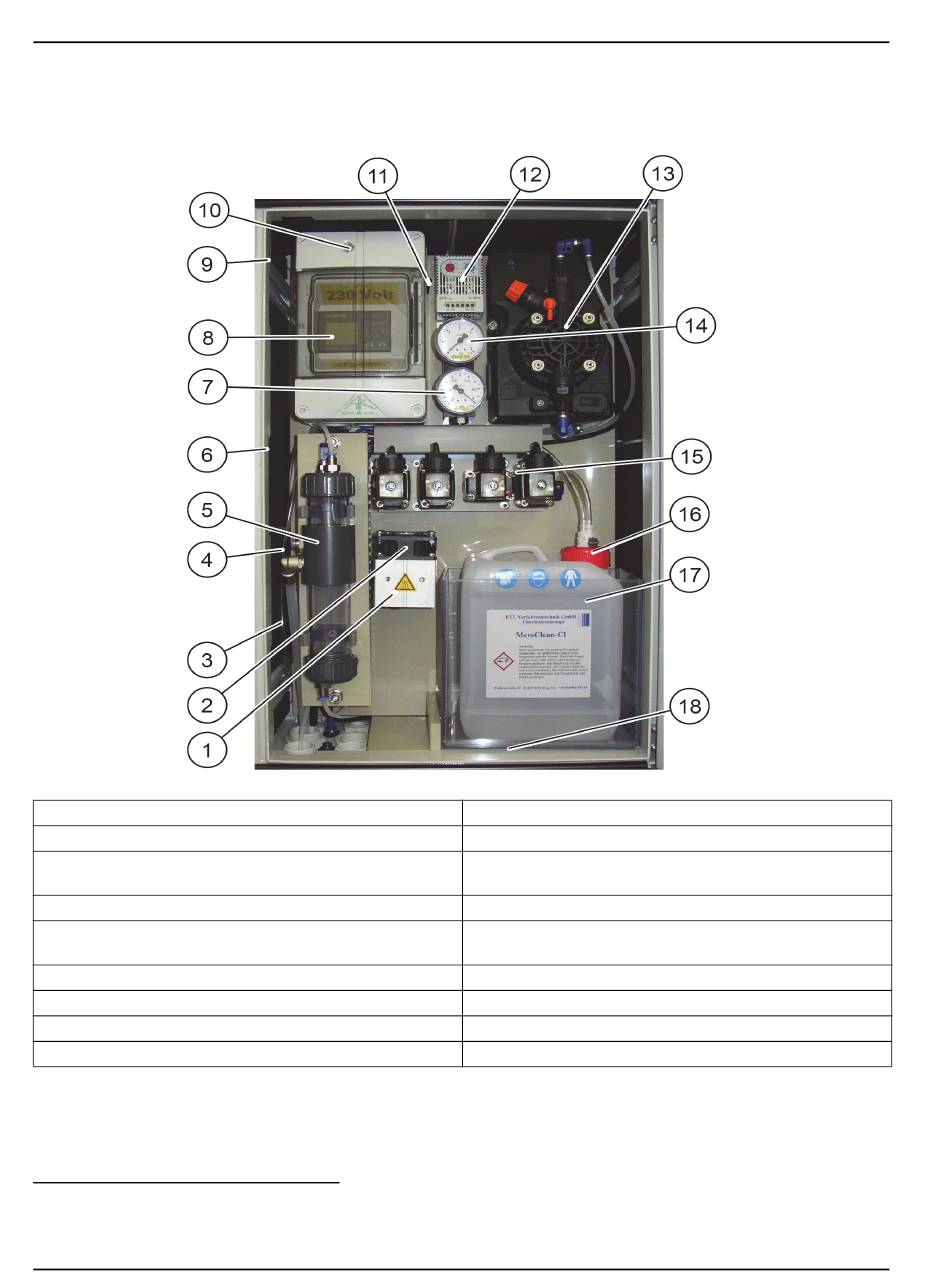

Vue intérieure de l'armoire de commande
1
Elément chauffant de l'armoire (extérieur)
2
Ventilateur de l'élément chauffant (extérieur)
3
Trop-plein
4
Raccord de tube (d=4 mm) pour l'analyseur (connecteur) 13 Pompe de perméat
5
Bac de récupération, chambre supérieure de 20 mL,
chambre inférieure de 100 mL.
6
Isolement du boîtier interne
7
Cadran de la pression négative
8
Commande en boucle ouverte
9
Interrupteur de la mini-pompe en option
1
L'armoire de commande est disponible en version 115 V.
12
1
10 Voyant d'état (marche/arrêt)
11 Interrupteur marche/arrêt
12 Thermostats pour le chauffage avec ventilateur du
chauffage (rouge) et ventilateur du boîtier (bleu)
14 Cadran de l'air comprimé
15 Bloc de vannes
16 Bouchon de la cartouche
17 Cartouche de nettoyage, 2,5 L
18 Bac en PVC pour la cartouche de nettoyage
