caRtE actIvatIOnS
Cette carte sert à activer, par le biais de relais, les utili-
sateurs 230 V ~ et, directement, les moteurs à courant
continu. elle gère les signaux provenant des cames et/
ou des micro-interrupteurs sur les différentes charges.
En outre, elle contrôle la carte de gestion du chauffe-
eau. la carte est alimentée à 24 Vca pour le système
électronique et pour les systèmes de paiement.
le logiciel de gestion de la carte est chargé directement
(via rs232) sur le microprocesseur.
- le voyant 6 vert (23) clignote pendant le fonctionne-
ment normal de la carte
- le voyant 7 jaune (25) indique la présence des 5 Vcc.
- le voyant 8 rouge (12) s'allume pendant la remise à
zéro de la carte
- le voyant 4 rouge (17) indique l'état de fonctionnement
de la résistance de la chaudière espresso.
- le voyant 5 rouge (18) non utilisé sur ces modèles,
indique l'état de fonctionnement de la résistance du
chauffe-eau des produits solubles.
- le voyant 1 vert (26) indique les impulsions du comp-
teur volumétrique.
- le voyant 2 vert (1) indique la présence des 34Vcc.
- le voyant 3 vert (4) indique la présence des 34Vcc
réglés.
F
oNctioN Des Relais
RELAIS
UTILISATEUR
RL1
=
EEA
RL2
=
MAC
RL3
=
MSB
RL4
=
MSCB
RL5
=
MD6
RL6
=
PM
RL7
=
ESC
.
(
voiR scHéma électRique
23
24
22
21
20
19
18
17
16
15
14
13

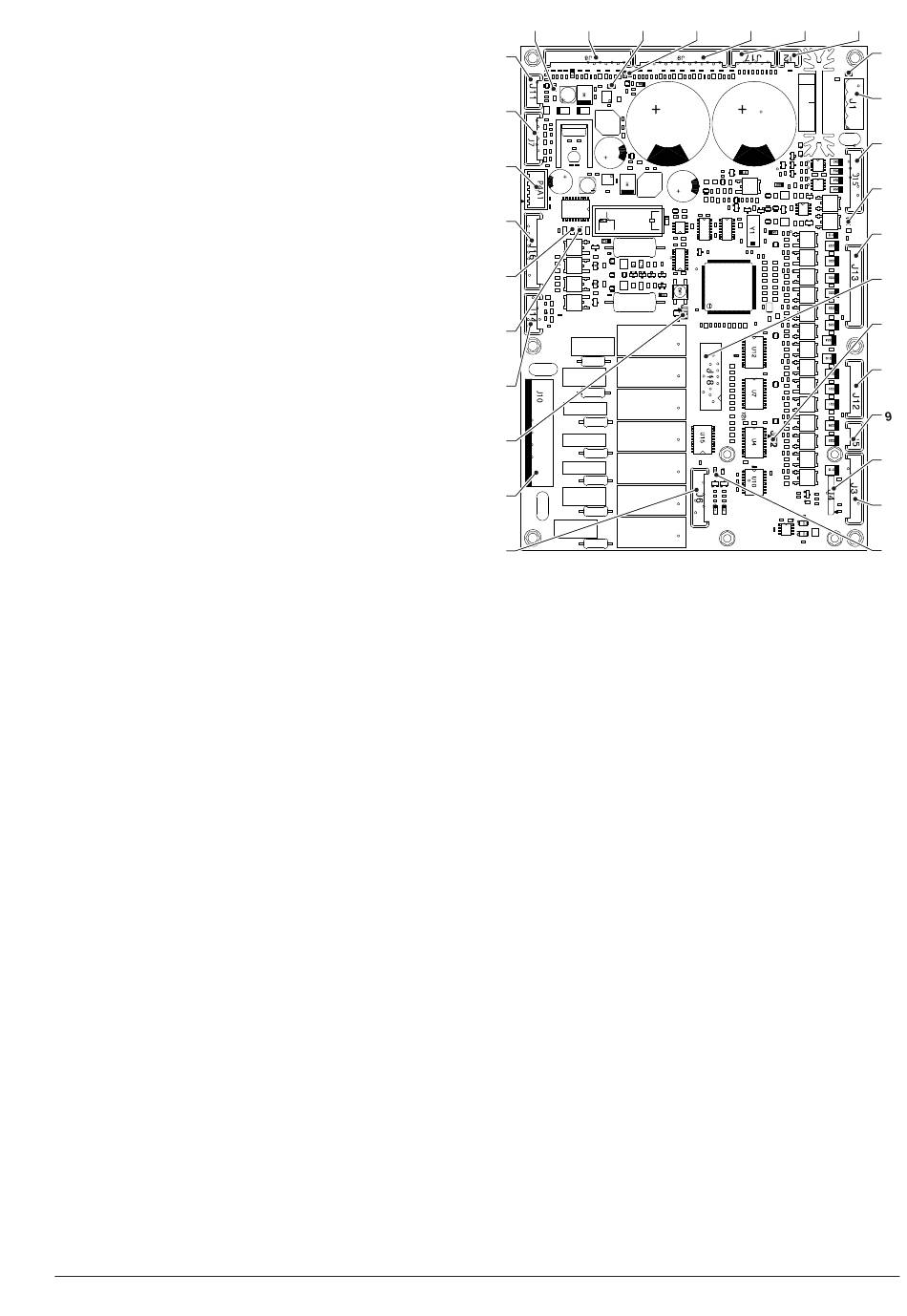

Fig. 39
1- VOYANT 2
)
2- (J1) Alimentation 24 Vca
3- (J15) Actionneurs à courant continu
4- VOYANT 3
5- (J13) Électrovanne - mixeurs à moteur (EV-MF)
6- Non monté
7- JP2 Fermé Pont de raccordement CAN
8- (J12) Doseurs à moteur MD
9- (J5) CAN BUS
10- (J4) Non utilisé
11- (J3) À la carte CPU
12- VOYANT 8
13- (J6) Programmation carte
14- (J10) Actionneurs 230V
15- JP1 fermé
16- (J14) Moteur Z4000
17- VOYANT 4
18- VOYANT 5
19- (J16) À la carte relais (si présente)
20- Alimentation CPU
21- (J7) Non utilisé
22- (J11) Micro-interrupteur de sécurité
23- VOYANT 6
24- (J8) Entrée
25- VOYANT 7
26- VOYANT 1
27- (J9) Entrée
28- (J17) Sonde et actionneur carte chauffe-eau
29- (J2) Non utilisé
55
25
26
27
28
RL1
RL2
RL3
RL4
RL5
RL6
RL7
29
1
2
3
4
5
6
7
8
10
11
12
07 2012 4215 00
