FOnctIOnnEmEnt

les paragraphes suivants décrivent le fonctionnement
des principaux composants de la machine.
caPtEuR dE taSSE
Certains modèles sont équipés d'un capteur de tasse
qui détecte la présence d'objets interposés entre le
réflecteur et le capteur.
Pour un fonctionnement correct, il est nécessaire de
nettoyer l'émetteur et le réflecteur situé en face..

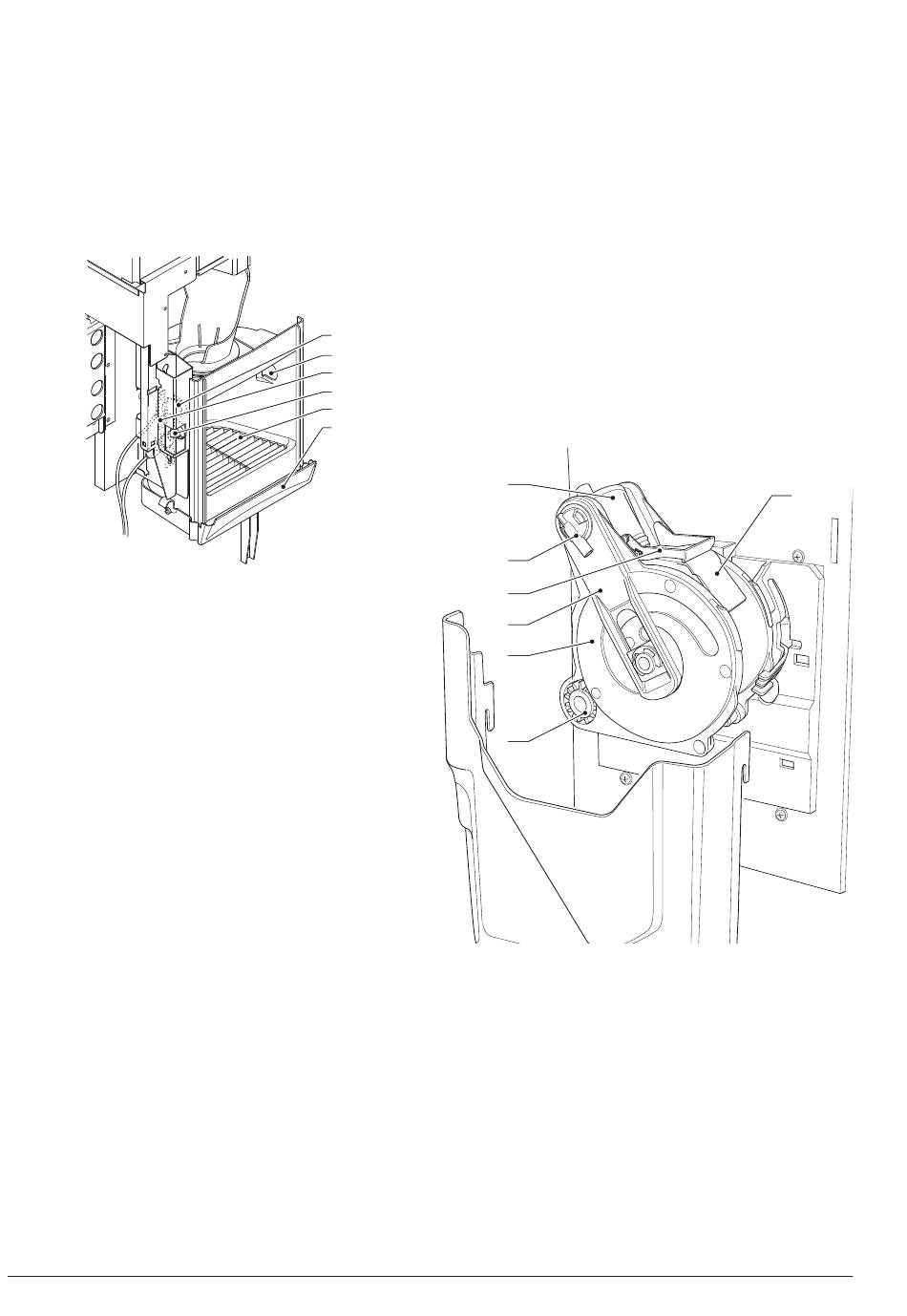

Fig. 22
1- Bac du compartiment de distribution
2- Grille
3- Capteur de tasses
4- Carte
5- Verre pour réflecteur
6- Voyant d'éclairage du compartiment
écLaIRagE du cOmPaRtImEnt dE
dIStRIbutIOn
Certains modèles sont équipés de diodes pour l'éclai-
rage du logement de distribution.
les voyants s'allument lors de la préparation de la bois-
son et restent allumés pendant quelques secondes une
fois la boisson servie.
vOyantS dE tOuchES
le menu de sélections est éclairé par des diodes.
Pendant la phase de réchauffement ou d'économie
d'énergie, les diodes sont éteintes.
Pendant le fonctionnement normal, les diodes sont
allumées.
après avoir sélectionné une boisson, la touche de la
boisson sélectionnée clignote tandis que les autres
touches restent éteintes.
.
gROuPE ESPRESSO
après chaque mise en marche de l'appareil, le groupe
café effectue une rotation complète, avant d'effectuer le
cycle normal. Ceci permet de garantir le positionnement
du dispositif en position initiale.
c
ycle De DistRibutioN De caFé
en cas de sélection d'une boisson à base de café, le
moulin à café fonctionnera jusqu'à ce que la chambre du
doseur de café soit remplie.
lorsque le doseur est plein, la dose de café moulu est
libérée dans la chambre d'infusion disposée verticale-
ment à l'intérieur du groupe café.
le moto-réducteur enclenché sur le pignon (6) fait
tourner les manivelles (5) qui provoquent la rotation de la
chambre d'infusion de 30°.
6
le piston supérieur (1) s'aligne avec la chambre d'infu-
5
4 sion et descend à l'intérieur de celle-ci. la position
3
d'arrêt du piston pour l'infusion sera fonction de la quan-
2
tité de café moulu présent dans la chambre.
1
1
2
3
4
5
6
Fig. 23
1- Piston supérieur
2- Buse de sortie de café
3- Racloir
4- Bielles
5- Manivelles
6- Pignon
7- Toboggan à café épuisé
une fois le café distribué, le piston supérieur descend
pour comprimer mécaniquement la pastille de café utili-
sée, favorisant l'expulsion de l'excès d'eau par la 3ème
voie de l'électrovanne de distribution.
À la fin du cycle, le moto-réducteur est actionné dans
le sens inverse, soulevant le piston supérieur et faisant
pivoter la chambre d'infusion du côté de l'évacuation,
opposé au côté de distribution. le piston inférieur (8) se
