caRtE cPu
la carte C.P.u. (Central Process unit) supervise la
gestion de tous les usagers prévus pour la configuration
maximum et gère les signaux en entrée du clavier, du
système de paiement ainsi que la carte d'activation.
les voyants, durant le fonctionnement, fournissent les
indications suivantes :
- le voyant vert (26) clignote pendant le fonctionnement
normal de la carte C.P.u.
- le voyant jaune (28) s'allume en présence de 5 Vcc
- le voyant rouge (27) s'allume en cas de remise à zéro
du logiciel pour n'importe quelle raison.
m
ise à JouR Du logiciel
l'appareil est équipé de Flash eProM qui peuvent être
réécrites électriquement.
À l'aide d'un programme prévu à cet effet et d'un sys-
tème approprié (ordinateur ou ordinateur de poche), il
est possible de réécrire le logiciel de gestion de l'appa-
reil sans remplacer les eProM.
.
11
10
9
8
7
6
5
4
3
2
1
31 30

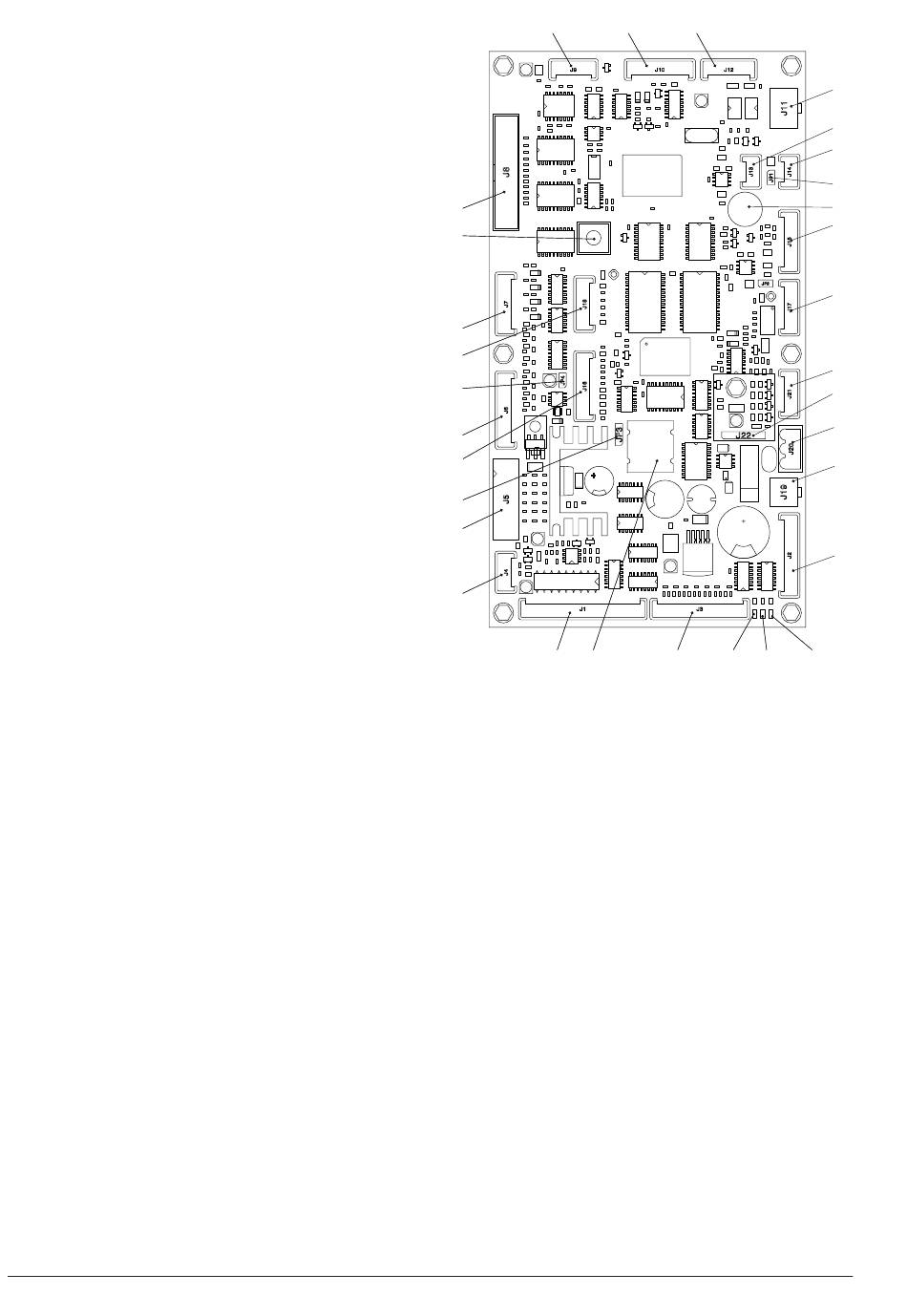

Fig. 38
1- (J4) Micro-interrupteur porte (en option)
2- (J5) Validateurs
3- Petit pont batterie
4- (J16) À la carte touches/DEL
5- (J6) Non utilisé
6- Fil de raccord JP4 WDI (fermé)
7- (J18) Up-key
8- (J7) Clavier de sélection numérique (en option)
9- Bouton d'accès à la programmation
10- (J8) Écran
11- (J9) Clavier de sélection numérique
12- (J10) Série RS232
13- (J12) Paiements EXE/BDV
14- (J11) Paiements MDB
15- (J13) Can-Bus
16- (J14) Can-Bus
17- Pont de raccord Can-Bus JP1 (fermé)
18- Buzzer
19- (J15) Non utilisé
20- (J17) Non utilisé
21- (J21) Non utilisé
22- (J22) Extension données RAM (en option)
23- (J20) Alimentation 34VCC
24- (J19) Branchement d'éclairage de la porte
25- (J2) Compteurs
26- Voyant vert DL3 « RUN »
27- Voyant rouge DL2 « RESET »
28- Voyant jaune DL1 « +5V »
29- (J3) Boutons de service, éclairage des plaquettes
30- Batterie
31- (J1) Non utilisé
