Carte Contrôle Chauffe-Eau; Carte Interrupteur - Necta Opera Mode D'emploi

CArTe CoNTrôLe ChAuffe-eAu
la platine contrôle l'intervention de la résistance de la
chaudière expresso.
1

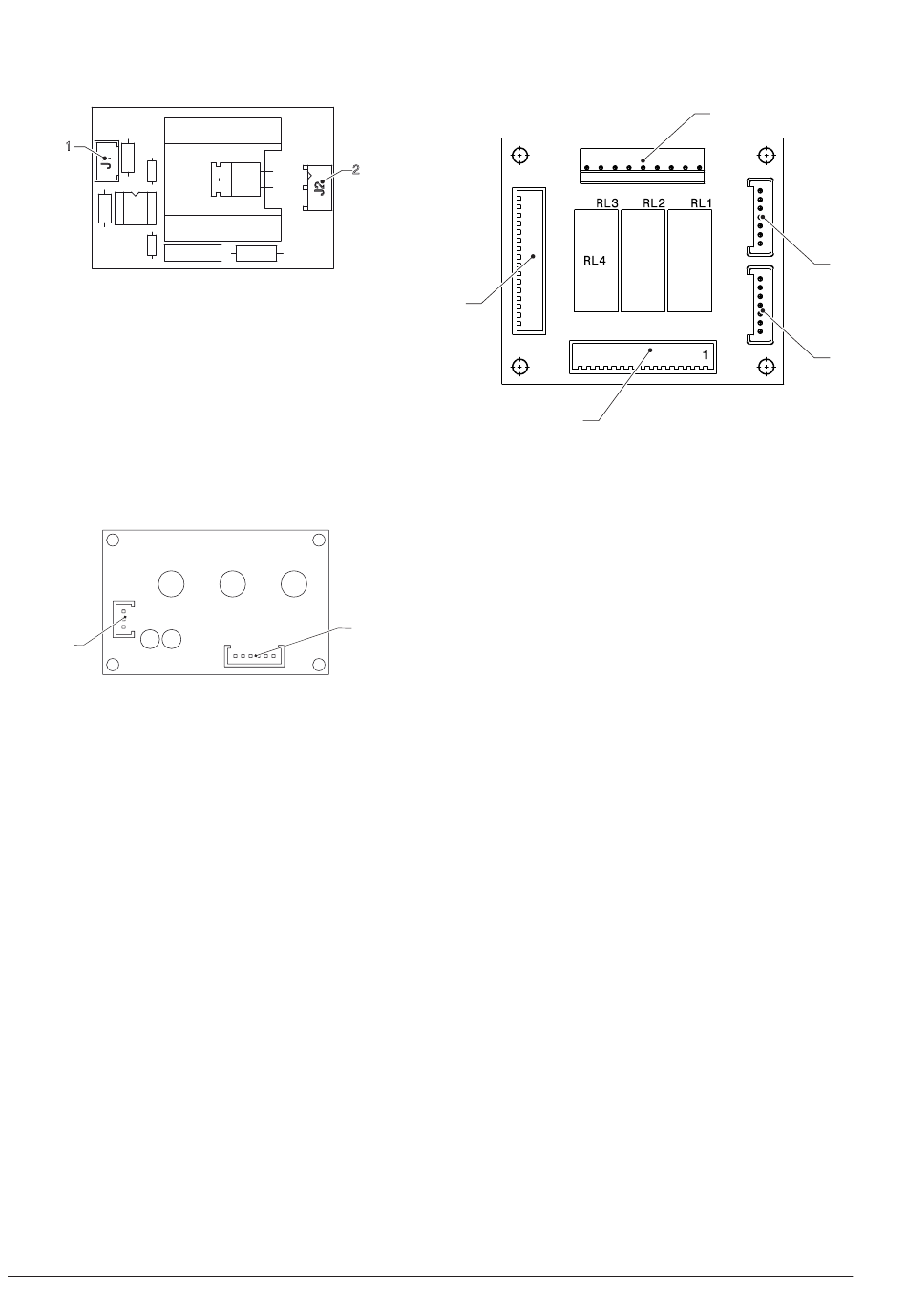

Fig. 40
1- J1 À la carte d'activations
2- J2 À la résistance du chauffe-eau
caRtE du RéguLatEuR dE cOuRant
la carte du régulateur de courant fournit un courant
continu aux diodes d'éclairage.
la carte permet une luminosité constante des panneaux
d'embellissement.
la carte est positionnée sur le support ouvrable de la
carte CPu.
J1
1
Fig. 41
1- À la carte CPU
2- Aux diodes d'éclairage
.
2
2
J2
56

caRtE IntERRuPtEuR

sur les modèles 2 espresso, la carte interrupteur active
les moteurs de régulation des lames du moulin.
1
5
Fig. 42
1- (P1) alimentation relais
2- (P3) moteur de régulation lames du moulin 2
3- (J2) au connecteur J1 de SM2 (commande relais)
4- (J1) au connecteur J16 de SM1 (commande relais)
5- (P2) moteur de régulation moulin 1
FONCTION RELAIS (Référence schéma électrique)
RL1 = commutation MMA1 <-->MMA2
RL2 = commutation MMA1 <-->MMA2
RL3 = non monté
6- RL4 = non utilisé
2
3
4
