FOnctIOn dES caRtES
cOnFIguRatIOn dES caRtES
éLEctROnIquES
les cartes électroniques sont conçues pour pouvoir être
utilisées sur plusieurs modèles de machine.
en cas de remplacement, ou pour changer les perfor-
mances de l'appareil, vérifier la configuration des cartes
et charger le logiciel approprié.
les cartes sont accessibles en retirant le couvercle du
panneau électrique ou le carter de la porte.
a
limeNtatioN et Fusibles
le fusible du réseau d'alimentation électrique est acces-
sible sans retirer le couvercle.
le transformateur fournissant alimentant les cartes et
les fusibles de protection relatifs sont accessibles en
retirant les réservoirs et en déplaçant le volet après avoir
desserré la vis.
Important !!!
Les couvercles doivent être enlevés après avoir
débranché l'appareil.
10
8
7
2
1
9

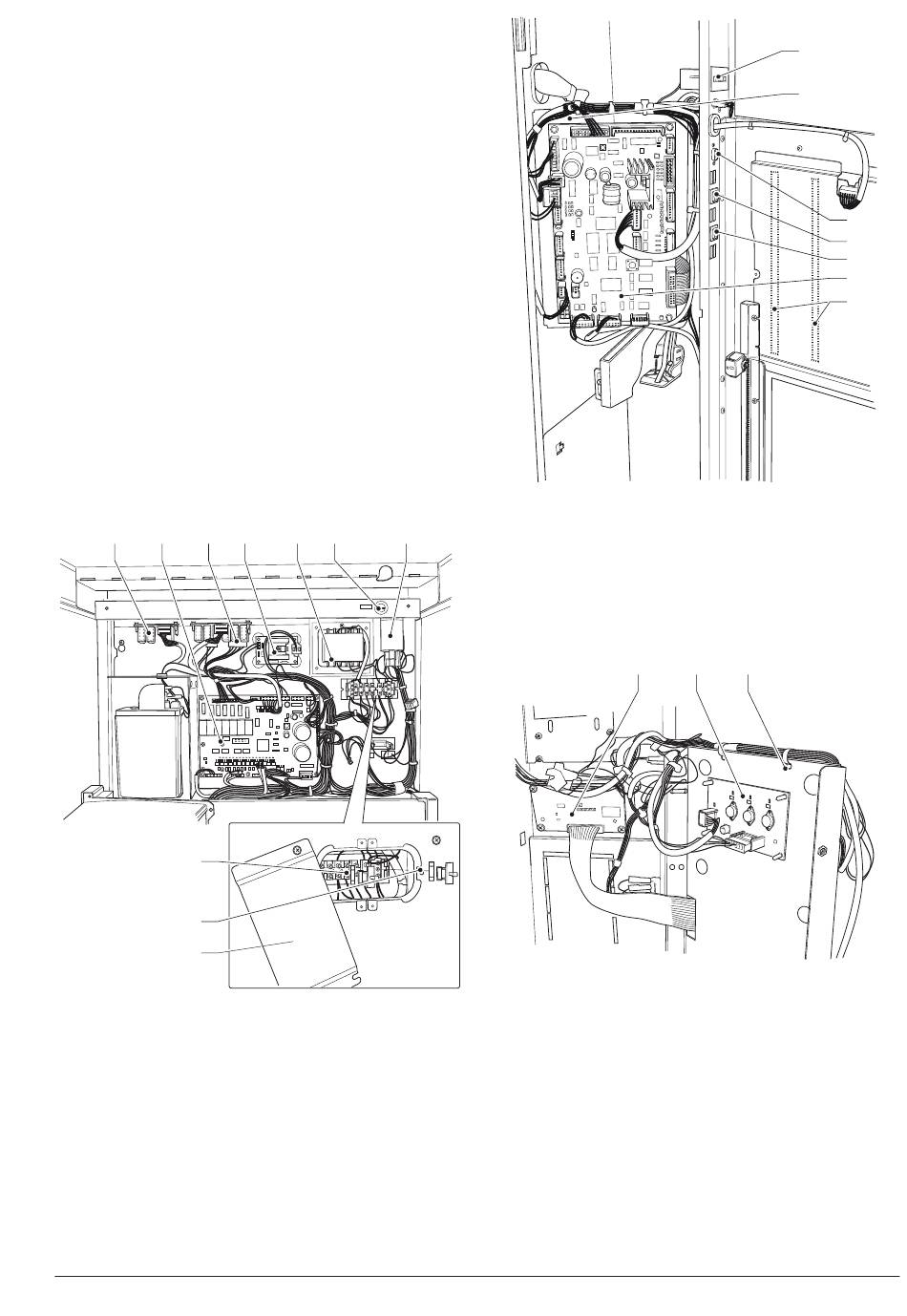

Fig. 35
1- Fusibles primaire du transformateur
2- Fusibles secondaire du transformateur
3- Filtre antiparasites
4- Fusible de réseau
5- Transformateur
6- Carte de contrôle du chauffe-eau
7- Carte des relais (si présente)
8- Carte d'activation
9- Volet d'accès aux fusibles
10- Carte d'interrupteur (si présente)
.
6
5
4
3
Fig. 36
1- DEL d'éclairage des plaquettes de sélection
2- Carte C.P.U.
3- Bouton « Programming »
4- Bouton de nettoyage du mixeur
5- Connecteur RS232
6- Support de cartes ouvrable
7- Compteur mécanique (si présent)
1
Fig. 37
1- Carte écran
2- carte d'alimentation des diodes
3- Support pour cartes ouvrable
53
7
6
5
4
3
2
1
2
3
