FONCTION dES CARTES ET dES
SIGNAuX LuMINEuX
CARTE dES ACTIONNEMENTS
Cette carte (voir fig. 26 et fig. 27) pourvoit à activer
avec des relais les utilisateurs à 230 V~. En outre, elle
gère les signaux qui proviennent des cames et/ou des
micro-interrupteurs sur les différents utilisateurs, et elle
contrôle la carte de la chaudière.
La carte est alimentée à 24 Vca.

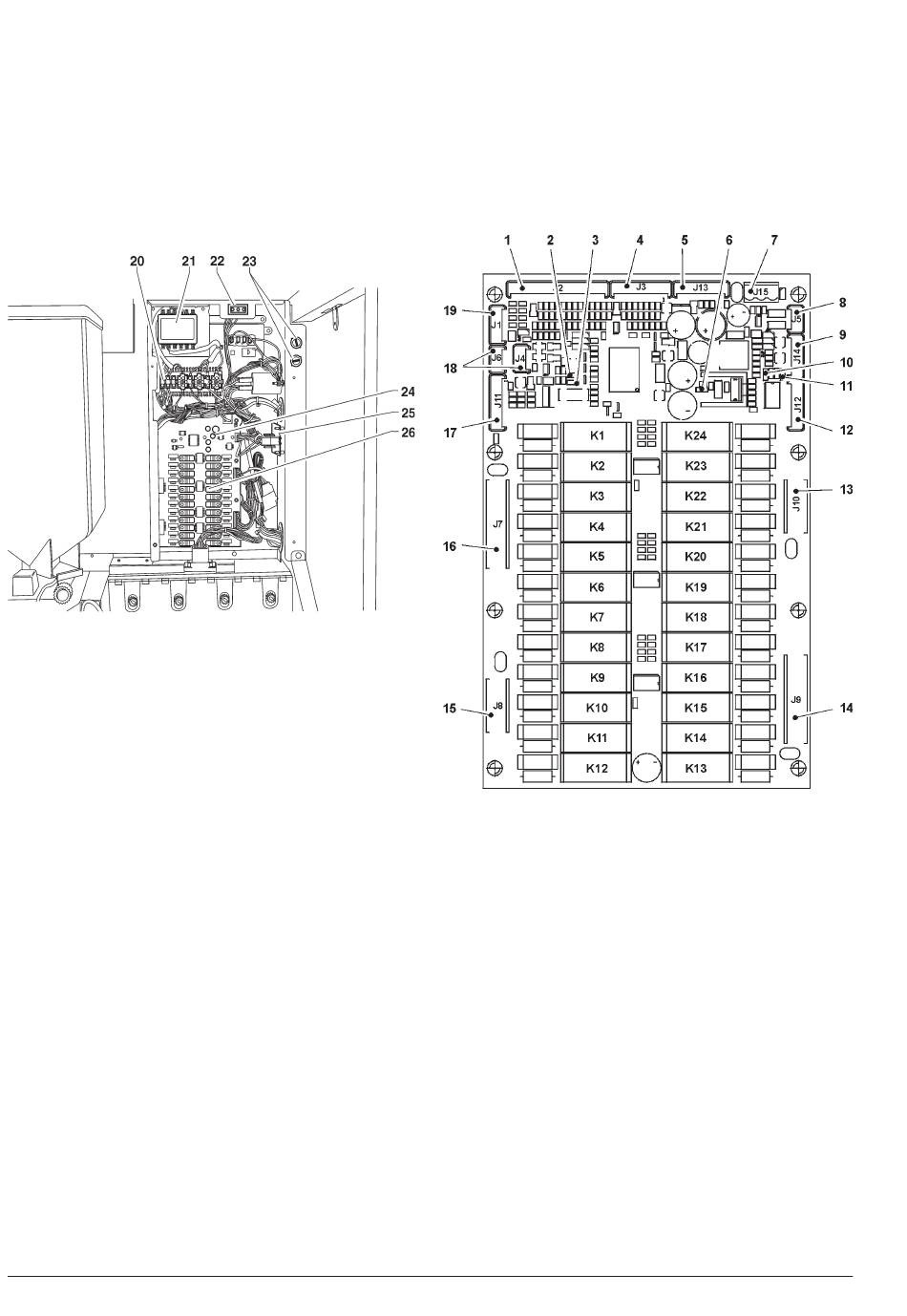

Fig. 26
1-
Signaux d'entrée
2-
LED verte
3-
LED rouge
4-
Pas utilisé
5-
Connecteur pour programmation de la carte (RS232)
6-
LED jaune
7-
Alimentation carte (24 Vca)
8-
Pas utilisé
9-
Sonde et contrôle chaudière
10- LED rouge résistance chaudière
11- LED rouge (pas utilisée)
12- Connexion carte expansion
13- Utilisateurs 230 V ~
14- Utilisateurs 230 V ~
15- Utilisateurs 230 V ~
16- Utilisateurs 230 V ~
17- Pas utilisé
18- Connexion "Can Bus"
19- Pas utilisé
20- Fusibles transformateur
21- Transformateur d'alimentation cartes et monnayeur
22- Prise toujours sous tension
23- Fusibles de secteur
24- Carte des actionnements
25- Carte de contrôle chaudière
26- Relais
© by N&W GLOBAL VENDING S.p.A.
Le logiciel de gestion de la carte est chargé directement
(par RS232) sur le microprocesseur.
-
la LED verte (2) clignote pendant le fonctionnement
normal de la carte ;
-
la LED jaune (6) indique la présence des 5 Vcc.
-
la LED rouge (3) s'allume pendant le reset de la carte;
-
la LED rouge (10) indique l'état de fonctionnement de
la résistance chaudière espresso.
FONCTION RELAIS (voir schéma électrique)
Espresso
K1 =
ESC
K2 =
MSB
K3 =
MSCB
K4 =
MSP
K5 =
VENT
K6 =
LF
K7 =
MSU
K8 =
M
K9 =
MF3
K10 =
MF2
K11 =
MF1
K12 =
MDZ
K13 =
PM
K14 =
ER
K15 =
E1
K16 =
E2
K17 =
E3
K18 =
EEA
K19 =
-
K20 =
MAC
K21 =
MD4
K22 =
MD3
K23 =
MD2
K24 =
MD1
32
Soluble
MD6
MSB
MSCB
MSP
VENT
LF
MSU
MF4
MF3
MF2
MF1
MDZ
E4
E5
E1
E2
E3
EEA
MF5
MD5
MD4
MD3
MD2
MD1
06 2007 293-00
