FONCTIONNEMENT
DU GROUPE CAFÉ
CYCLE DE DISTRIBUTION CAFÉ
Si l'on valide, en pressant sur une touche de sélection, le
cycle de mise en route de l'appareil, le groupe café effectue
une rotation complète, avant d'accomplir le cycle normal,
pour assurer la mise en place du dispositif dans la position
initiale.
Si l'on demande une sélection de café, le moulin fonc-
tionne le temps nécessaire à remplir la chambre d'infusion
avec la dose de café programmée via logiciel.

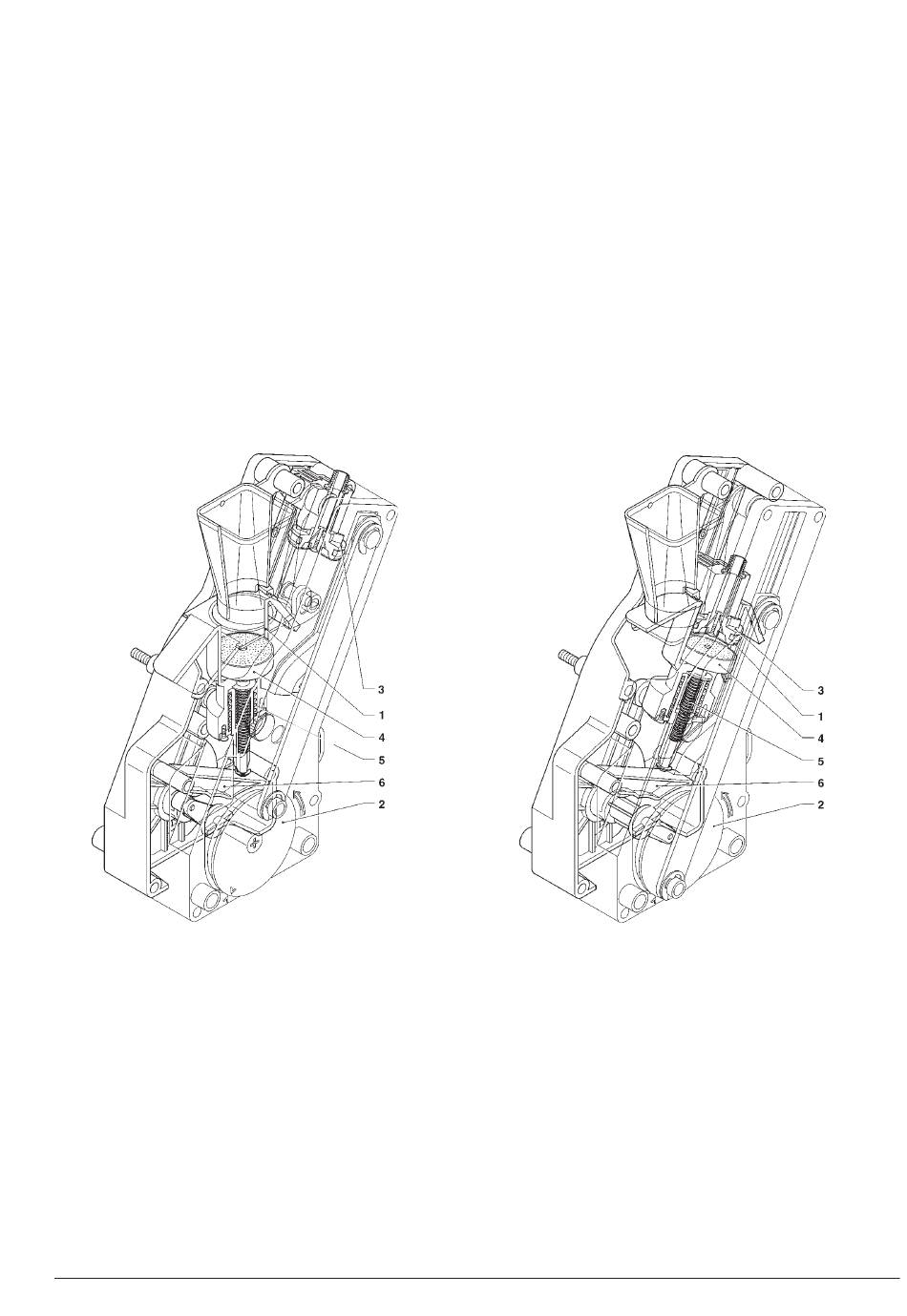

Fig. 16
1 - Chambre d'infusion
2 - Disque externe
3 - Piston supérieur
4 - Piston inférieur
5 - Ressort de pré-infusion
6 - Levier oscillant
© by N&W GLOBAL VENDING SpA
Quand la dose de café moulu est atteinte, la manivelle du
motoréducteur enclenchée sur le disque à l'extérieur (2)
du groupe effectue une rotation de 180° en provoquant
l'oscillation de la chambre d'infusion et la descente du
piston supérieur (3) (voir fig. 16).
Sous la pression de l'eau le ressort de pré-infusion (5)
s'affaisse et le piston inférieur (4) s'abaisse de 4 mm, ce
qui comporte la formation d'un coussin d'eau qui permet
une utilisation uniforme de la pastille de café.
A la fin de la distribution, durant une pause de 3 secondes,
le ressort de pré-infusion (5) expulse la couche d'eau au
travers de la 3ème voie de l'électrovanne de distribution,
en même temps pressant légèrement la pastille de café
usée.
L'achèvement de la rotation du motoréducteur produit le
soulèvement des pistons et de la pastille par l'intermé-
diaire du levier oscillant (6).
Durant le retour de la chambre d'infusion en position
verticale, le racleur placé sur l'entonnoir du café empêche
le mouvement de la pastille usée en la faisant tomber.
Le piston inférieur peut ainsi retourner au point mort
supérieur.
Fig. 17
1 - Chambre d'infusion
2 - Disque externe
3 - Piston supérieur
4 - Piston inférieur
5 - Ressort de pré-infusion
6 - Levier oscillant
