XII. Démontage des soupapes de sûreté Série 1700
A. Généralités
Les soupapes de sûreté Maxiflow Série 1700 se démontent
facilement pour leur examen, la remise en état du siège ou
le remplacement de pièces internes. La charge initiale du
ressort peut être établie après le remontage (se reporter
aux figures 1 à 5 pour la nomenclature des pièces).
Remarque : Avant de procéder au démontage de
la soupape, s'assurer de l'absence de pression
résiduelle de vapeur dans le tambour ou le collecteur.
Les pièces ne sont pas interchangeables d'une
soupape à l'autre.
Note importante : Les soupapes utilisées dans
des conditions ATEX doivent faire l'objet d'un
programme de maintenance particulier prévoyant
le remplacement des ressorts tous les deux arrêts
d'unité, avec un maximum de quatre (4) ans.
B. Opérations spécifiques
1.
Déposer la goupille et le levier supérieur.
2.
Desserrer la vis de fixation et dégager l'ensemble
chapeau et levier de manœuvre.
3.
Extraire la goupille de retenue puis déposer l'écrou
de blocage.
4
Se reporter à la figure 11 pour mesurer et relever
la cote A qui est nécessaire pour le remontage
correct de la soupape.
5.
Retirer les deux écrous supérieurs de la tige
d'arcade en les desserrant de manière uniforme de
façon à ne pas coincer l'arcade.
6.
Dégager l'arcade avec précaution de l'axe et
l'écarter de la soupape. Déposer l'ensemble de
Micromètre
de profondeur
A
Arcade

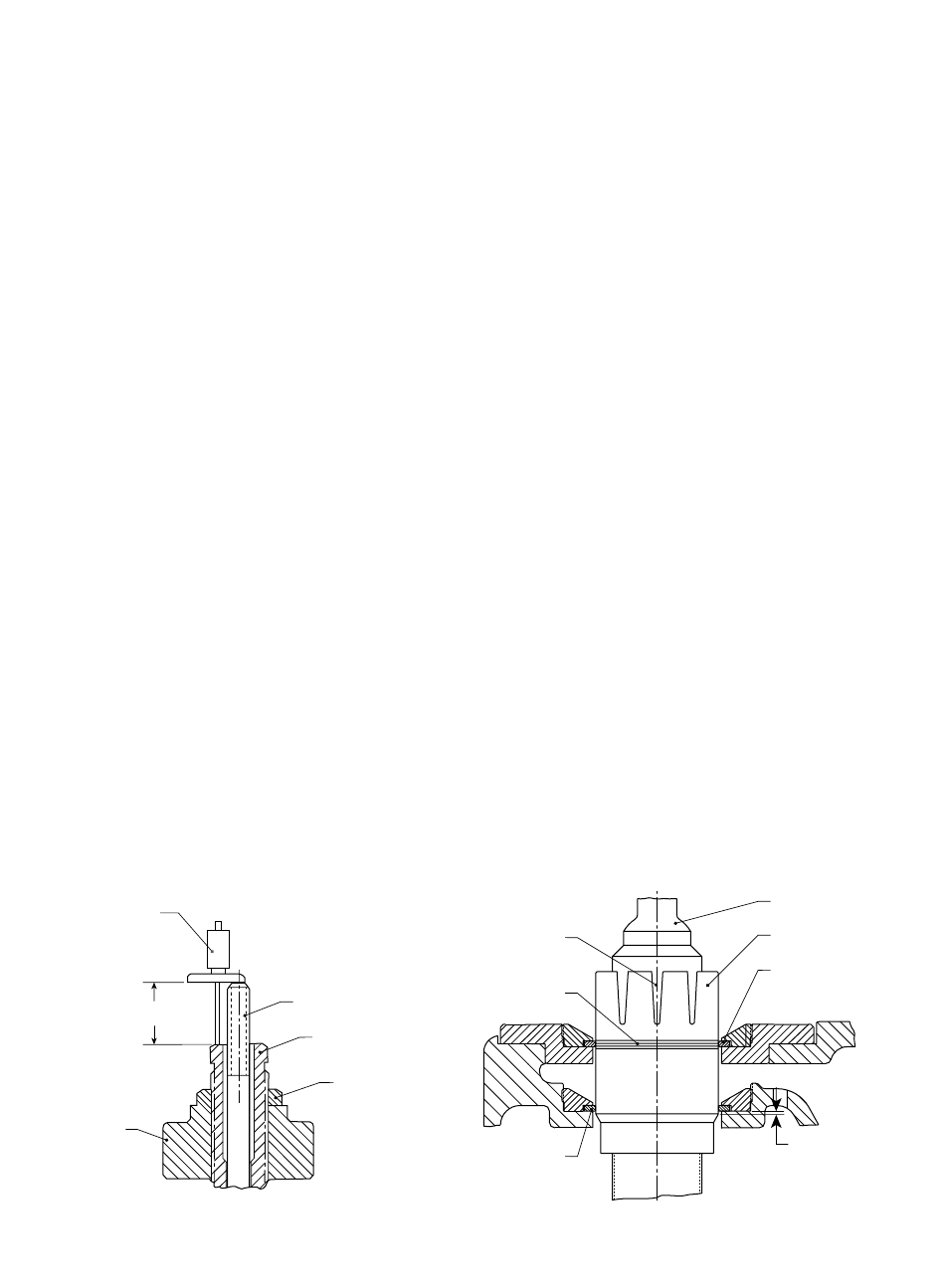

Figure 11 : Ensemble arcade-axe
© 2015 General Electric Company. Tous droits réservés.
Trou de goupille fendue
Axe
Vis de compression
Contre-écrou de
vis de compression
la butée à billes (le cas échéant) et la rondelle de
ressort supérieure.
7.
S'assurer que la rondelle élastique inférieure n'est
pas coincée sur le ressort, auquel cas elle risque
de se dégager et de tomber. Repérer ensuite la
position de la partie supérieure du ressort en
vue du remontage. Dégager le ressort de l'axe et
l'écarter de la soupape puis récupérer la rondelle
élastique inférieure.
8.
Extraire la goupille au niveau de la collerette de
chevauchement et de l'ensemble de l'axe. Noter
quel cran de la collerette de chevauchement est
à l'opposé du logement dans l'axe (voir figure 12).
Compter soigneusement chaque cran de collerette
passant devant le logement de la goupille sur l'axe,
en commençant de tourner la collerette dans le
sens antihoraire jusqu'à ce que le trait du bas (des
quatre lignes) sur la collerette soit de niveau avec
la rondelle flottante supérieure. Relever le nombre
de crans de la collerette de chevauchement
passant devant le logement de la goupille dans
l'axe. Cette information est nécessaire pour assurer
le remontage correct.
9.
Repérer la position de l'évent de la plaque
protectrice par rapport à l'embase de la soupape
de façon à assurer l'alignement correct au cours du
remontage. Retirer ensuite les écrous des goujons
puis dégager la plaque protectrice des goujons.
10. Dégager l'ensemble axe, disque et support de
disque de la soupape en soulevant l'axe. Prendre
garde de ne pas détériorer le plan d'appui du
disque en posant l'ensemble au sol ou sur un autre
plan de travail.
Lignes tracées
Rondelle
flottante
inférieure
Figure 12 : Ensemble collerette et axe
Notice d'instructions pour soupapes de sûreté Consolidated Maxiflow Série 1700
Axe
Collerette de
chevauchement
Rondelle
flottante
supérieure
Cote de
chevauchement
| 23
