XI.
Pratiques d'installation recommandées
A. Prescriptions générales
1.
La soupape doit être installée conformément aux
instructions de la Figure 9 et du Tableau 1.
2.
La soupape de sûreté est à raccorder à un
collecteur indépendant de tout autre raccordement
et montée le plus proche possible du collecteur,
sans canalisation ni raccord inutile. La longueur
de toute canalisation ou raccord « nécessaire »
ne doit pas dépasser la cote face-à-face du té de
raccordement correspondant pourvu des mêmes
caractéristiques de diamètre et de pression, selon
la norme ANSI.
3.
Aucune vanne, quel que soit son type, ne doit
être interposée entre la soupape de sûreté et le
collecteur, ni montée sur le tuyau de décharge
entre la soupape de sûreté et l'atmosphère.
4.
La tuyauterie d'entrée de la soupape ne peut en
aucun cas présenter une section d'écoulement
inférieure à celle de l'orifice d'entrée de la soupape.
Alésage égal au diamètre
nominal d'orifice
de sortie de soupape
Purge

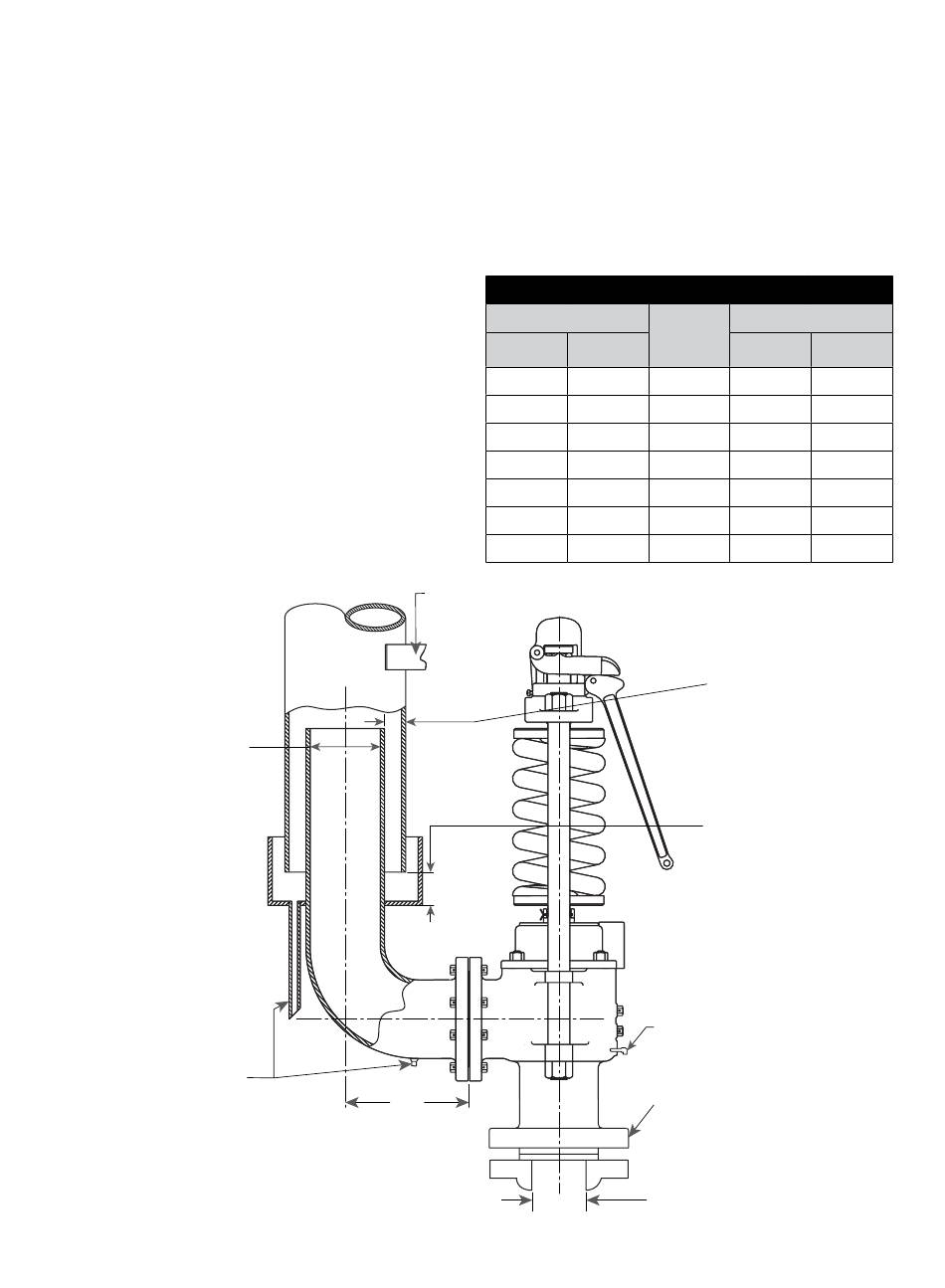

Figure 9 : Installation recommandée pour tuyauterie de décharge et d'évent
18 | GE Oil & Gas
5.
Une perte de pression excessive à l'entrée de la
soupape de sûreté entraînera une ouverture et une
fermeture extrêmement rapides de la soupape, un
phénomène connu sous le nom de « claquement ».
Le claquement risque de réduire l'efficacité de la
soupape et de détériorer la surface du siège. Un
claquement sévère risque de dégrader les autres
pièces de la soupape.
Diamètre d'entrée
pouce
3.00
4.00
6.00
6.00
8.00
8.00
10.00
Ancrage solide de tuyauterie
de décharge sur structure de bâtiment
L
Tableau 1 : Cote L maximale
Classe
d'orifice
mm
pouce
de sortie
76.2
150 #
7.250
101.6
300 #
9.375
152.4
150 #
12.500
152.4
300 #
12.875
203.2
150 #
16.000
203.2
300 #
16.375
254.0
150 #
19.000
Jeu radial requis
lorsque la soupape
fonctionne
Jeu vertical requis
lorsque la soupape
fonctionne
Purge de corps
Orifice d'entrée à bride
représenté - Raccord
d'entrée soudé similaire
Alésage égal au diamètre nominal
de tuyau d'entrée de soupape
© 2015 General Electric Company. Tous droits réservés.
L max.
mm
184.15
238.13
317.50
327.03
406.40
415.93
482.60
