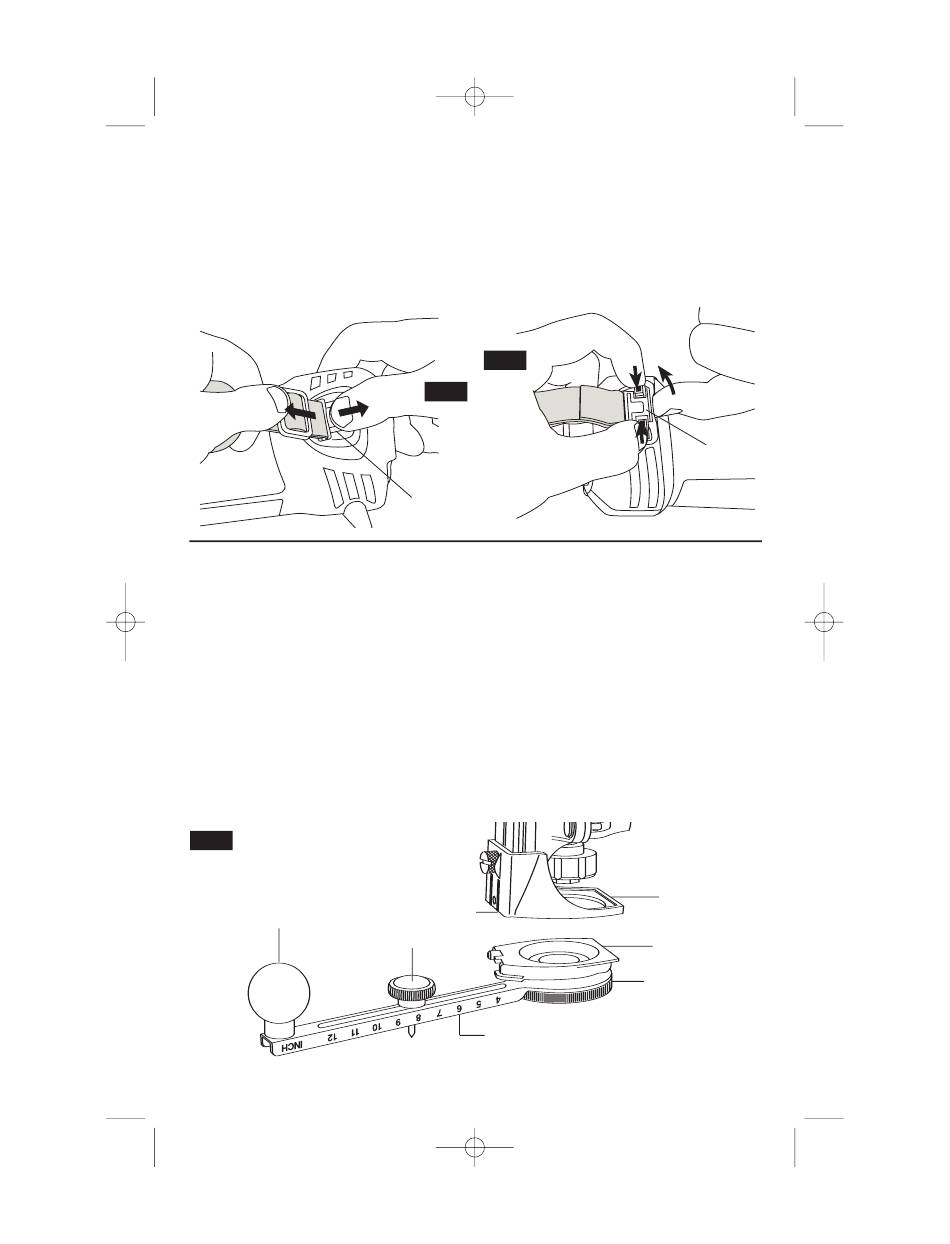

REMOCIÓN E INSTALACIÓN DEL ASA BLANDA
(estilo nuevo)
1. Presione y mantenga presionada la lengüeta de
liberación del clip superior (Fig. 7).
2. Tire de la correa alejándola de la herramienta
(Fig. 7).
Mientras la lengüeta de liberación del gancho del clip
superior está presionada, tire de la correa del asa
alejándola directamente de la herramienta (Fig. 7).
GUÍA DE CORTE EN CÍRCULO
(no incluida, disponible como accesorio)
La herramienta está equipada con una guía de corte en
círculo que puede sujetarse con facilidad directamente a
la guía de profundidad o al accesorio de cubierta para
polvo opcional.
1. Para instalar, coloque la placa de adaptación y la
guía de corte en círculo tal como se muestra y
engánchelas a presión en la guía de profundidad o la
cubierta para polvo, (Fig. 9).
2. Para desmontar, sencillamente levante la lengüeta
en la guía de profundidad y saque la guía de corte en
círculo y la placa de adaptación.
Este accesorio le permite cortar círculos perfectos
desde 3,5 hasta 12 pulgadas (de 9 a 30 cm) de
diámetro con su herramienta mecánica Bosch.
FIG. 9
POMO
REDONDO
8:10 AM Page 37
3. Oprima desde cada lado y mantenga oprimidas
ambas lengüetas de liberación del clip inferior
(Fig. 8).
4. Levante la parte trasera del clip alejándola de la
herramienta (Fig. 8).
Mientras presiona ambas lengüetas de liberación del
clip inferior, levante la parte trasera del clip alejándola
de la herramienta (Fig. 8).
FIG. 8
FIG. 7
CLIP
SUPERIOR
Afloje el pomo de pivote y deslícelo hasta el diámetro
de agujero deseado que se vaya a cortar. Alinee el
pomo con el tamaño de diámetro del círculo que
desea cortar.
Para medidas inglesas (pulgadas), utilice la escala
que está en el costado de la regla de metal. Para
medidas métricas (cm), utilice la escala que está en
costado opuesto de la regla de metal.
Empiece a cortar en el sentido de las agujas del reloj
usando una presión constante y moderada. Si
necesita cambiar la posición de las manos, retire
ligeramente la herramienta de la pieza de trabajo
moviéndola en el sentido contrario al de las agujas del
reloj. Empiece a cortar de nuevo en el sentido de las
agujas del reloj.
Siga cortando el círculo hasta que haya cortado la
forma completa y apague la herramienta.
LENGÜETA
POMO DE PIVOTE
REGLA DE METAL
-37-
CLIP
INFERIOR
GUIA DE
PROFUNDIDAD
PLACA DE
ADAPTACIÓN
COGUÍA DE
CORTE EN
CÍRCULO
