ALIGNER LE CAPTEUR PHOTOÉLECTRIQUE ET LE RÉFLECTEUR
Le capteur photoélectrique et le réfl ecteur doivent être alignés selon la même orientation. Si elle est adéquatement
câblée et alignée, la DEL ambre dans le capteur photoélectrique ne s'allumera pas. La DEL d'alignement dans le
capteur photoélectrique clignotera rapidement lorsque l'œil ne se trouve pas à la position optimale. Si la DEL s'allume
constamment, cela indique qu'elle est correctement alimentée, mais qu'elle n'est pas alignée sur le réfl ecteur.

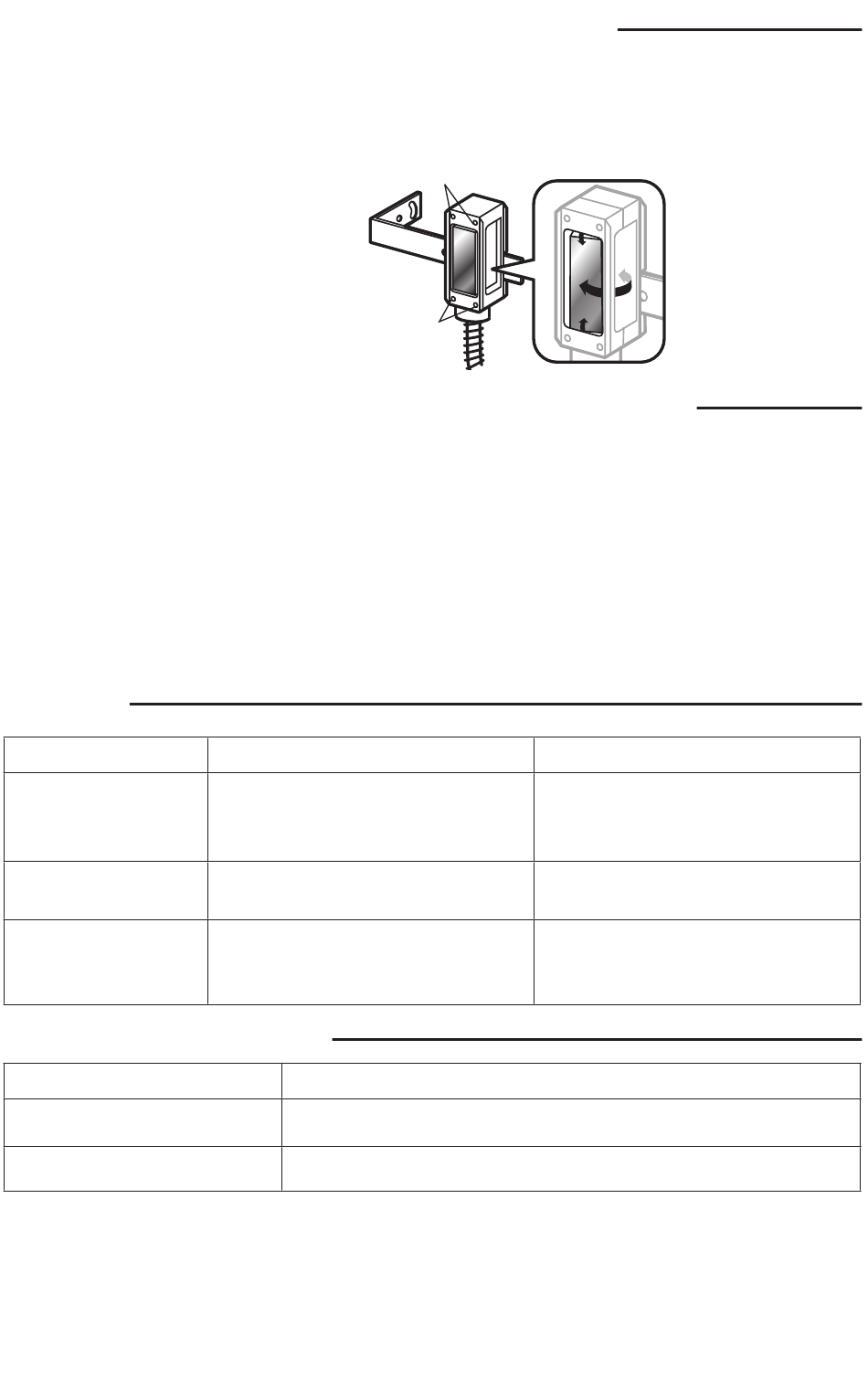

Pour un alignement précis du réfl ecteur,
desserrer les vis et faire tourner le
capteur photoélectrique à l'horizontale
ou à la verticale.
TESTER LE SYSTÈME LIFTMASTER MONITORED PROTECTOR SYSTEM
Installations pour porte commerciale :
Le capteur photoélectrique fonctionne uniquement sur le cycle de fermeture d'un actionneur de porte commercial
LiftMaster. Lorsque la porte est en position complètement ouverte, placer un obstacle dans le rayon du capteur
photoélectrique, puis essayer une commande de FERMETURE. L'actionneur ne devrait pas bouger. Ensuite, retirer
l'obstacle et donner à l'actionneur une commande de fermeture. La porte devrait se fermer et lorsqu'un obstacle se
trouve dans le rayon du capteur photoélectrique, la porte devrait inverser sa course.
Installations pour portail :
Le capteur photoélectrique peut être installé de manière à fonctionner sur les cycles d'ouverture ou de fermeture.
Consulter le manuel d'installation de l'actionneur du portail pour plus d'information.
DÉPANNAGE
Symptôme
DEL d'alignement non
visible
DEL d'alignement
allumée constamment
La DEL d'alignement
clignote
LISTE DES PIÈCES DE RECHANGE
o
N de pièce :
RPEN4-BKT
RPEN4-RFLCTR
01-36737F
Cause
1. Câblage incorrect.
2. Câblée et alignée correctement sur le
réfl ecteur.
Câblée et alignée correctement, MAIS non
alignée sur le réfl ecteur.
Indique que le capteur photoélectrique
n'est pas aligné de manière optimale sur
le réfl ecteur.
Description
Support de montage
Réfl ecteur avec support de montage
1-800-528-2806
LiftMaster.com
© 2014, LiftMaster
All Rights Reserved
Touts droits réservés
Vis
Vis
Solution
1. Vérifi er le câblage. Sensible à la
polarité.
2. Rien à faire. Fonctionne correctement.
Ajuster le capteur photoélectrique jusqu'à
ce que la DEL s'éteigne.
Ajuster le capteur photoélectrique jusqu'à
ce que la DEL s'éteigne.
