ZONES DE PIÉGEAGE
S'assurer que les supports sont alignés de sorte que le capteur photoélectrique et le réfl ecteur se feront face de chaque
côté de la zone de piégeage comme illustré. Déterminer la confi guration de vos supports.

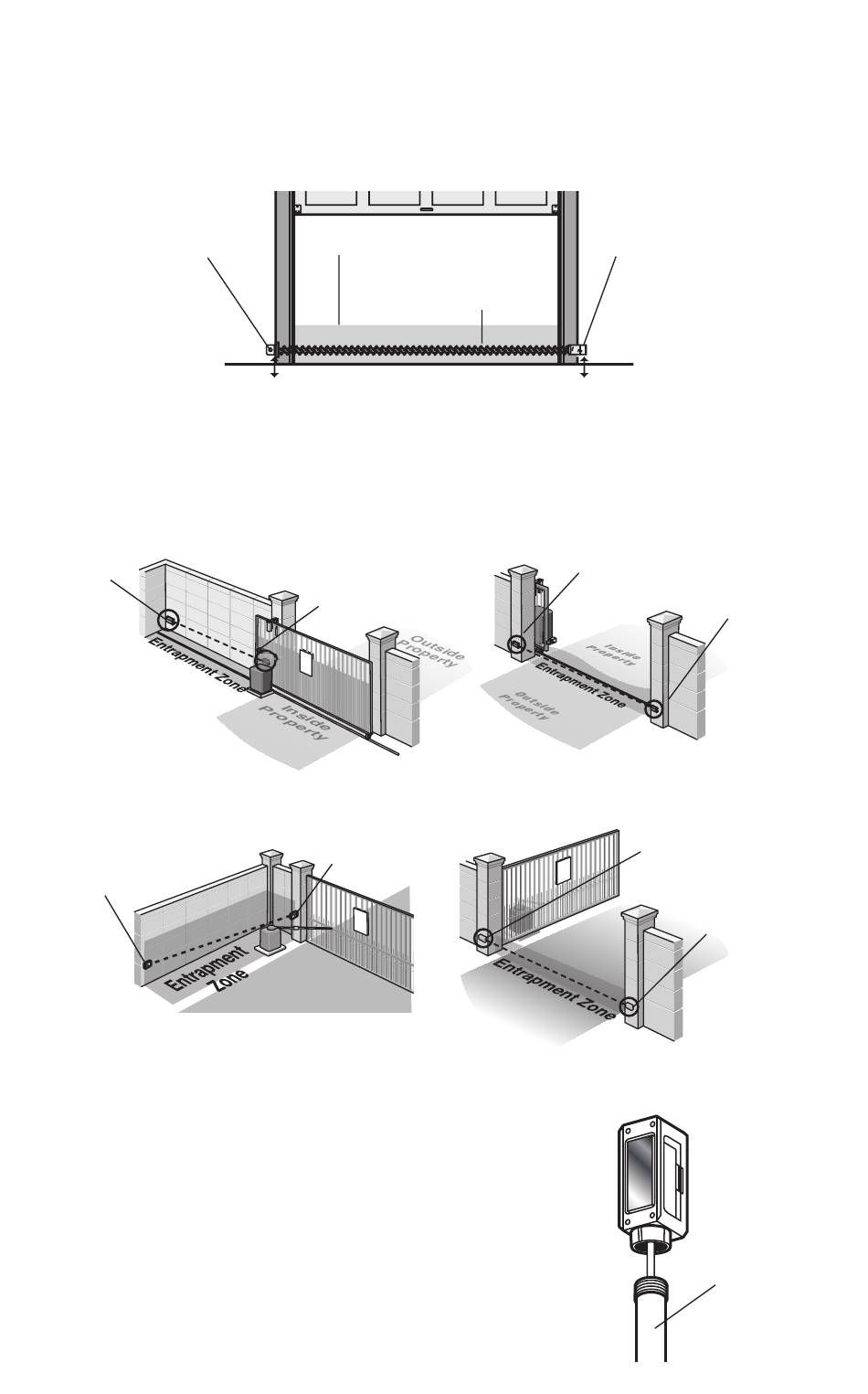

APPLICATION POUR PORTE COMMERCIALE (MODÈLE CPS-RPEN4)
ZONE DE PIÉGEAGE DE PORTE COMMERCIALE
Réfl ecteur
6 po (15 cm) max. au-dessus
du sol et à l'écart de la porte.
APPLICATION POUR PORTAIL (MODÈLE CPS-RPEN4GM)
ZONES DE PIÉGEAGE DE PORTAIL COULISSANT
Réfl ecteur
ZONES DE PIÉGEAGE DE PORTAIL PIVOTANT
Réfl ecteur
POUR MILIEUX HAUTEMENT CORROSIFS
RAY-RT est recommandé pour les installations dans
des lieux situés à proximité de nappes d'eau salée ou de
produits chimiques, au lieu du conduit souple fourni avec le
capteur. Le RAY-RT s'adapte facilement aux raccords fi letés
standards de ½ po – 14 NPSM.
Zone de piégeage
Faisant face à la porte depuis l'intérieur de l'immeuble
(les directives d'installation sont les mêmes pour tous les types de porte).
Capteur
photoélectrique
!
Capteur
photoélectrique
Zone de protection du
faisceau de lumière invisible
!
2
Capteur
photoélectrique
6 po (15 cm) max. au-dessus
du sol et à l'écart de la porte.
Capteur
photoélectrique
Réfl ecteur
Capteur
photoélectrique
!
Réfl ecteur
RAY-RT
