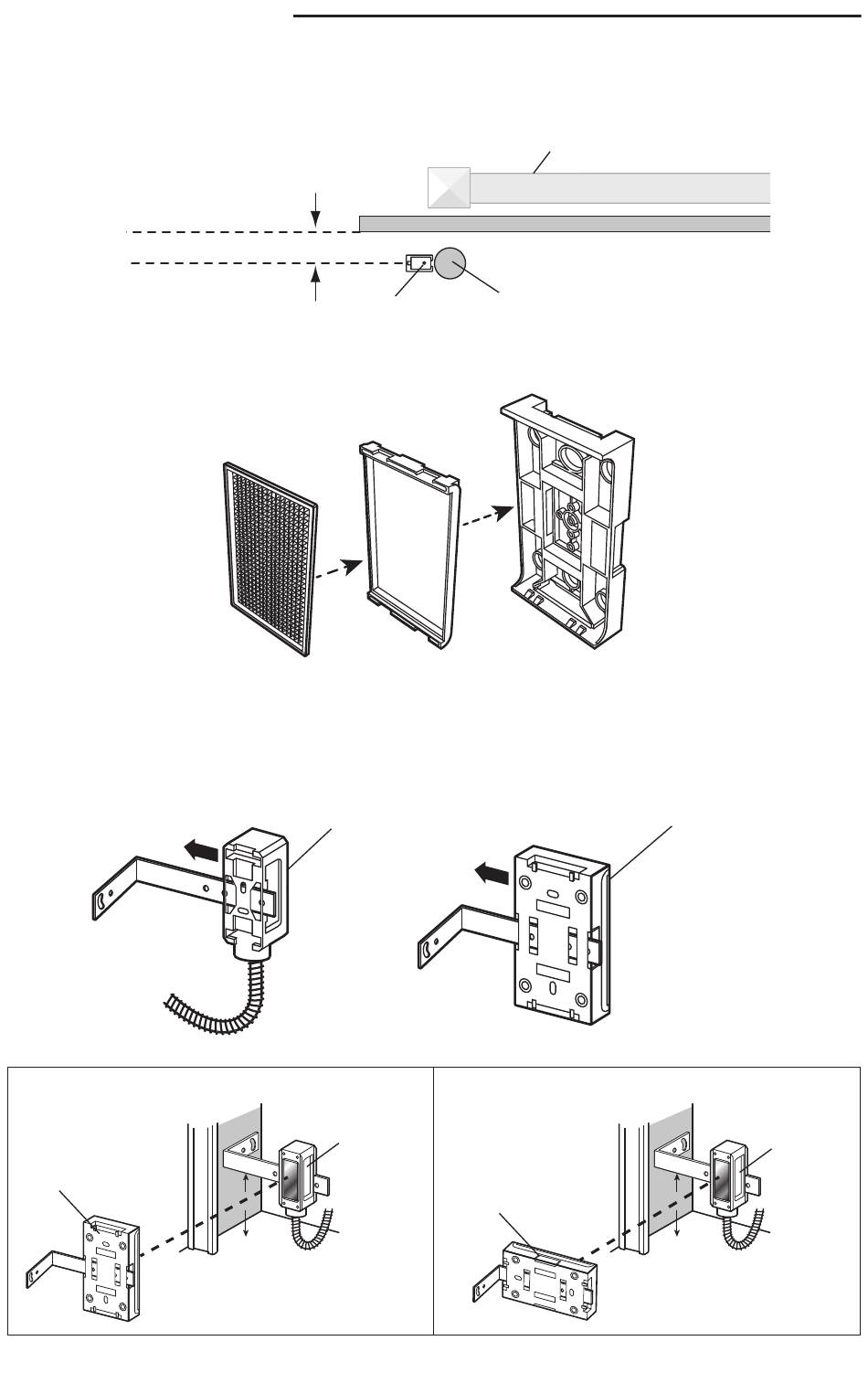

APPLICATION POUR PORTAIL
INSTALLATION
Installer les capteurs photoélectriques et le réfl ecteur à une distance maximale de 5 po (12,7 cm) du portail.
Bord ou panneau du portail
Faisceau de lumière invisible
1. Assembler le réfl ecteur.
2. Faire glisser le capteur photoélectrique et le réfl ecteur sur les supports de montage et les fi xer avec les vis
autotaraudeuses fournies à cet effet. Le capteur photoélectrique et le réfl ecteur doivent être alignés selon la même
orientation.
Réflecteur
Écart max. de 5 po (12,7 cm)
Capteur photoélectrique
BON
Capteur
photoélectrique
Mur ou clôture
Pilier de
montage
Capteur
photoélectrique
Réflecteur
5
Réfl ecteur
MAUVAIS
Capteur
photoélectrique
