CONNEXIONS DE CÂBLAGE
Vérifi er que l'alimentation électrique du dispositif est débranchée. Ne pas acheminer le câblage de commande
dans la même conduite que le câblage d'alimentation CA.
Le câble métallique est prévu pour aider à l'installation d'une boîte de connexion au mur ou il peut être acheminé par
le poste de commande monté à côté de la porte permettant aux fi ls d'être acheminés dans la même conduite que les
dispositifs de commande. Le capteur photoélectrique peut aussi recevoir une conduite fi letée de 1/2 po.

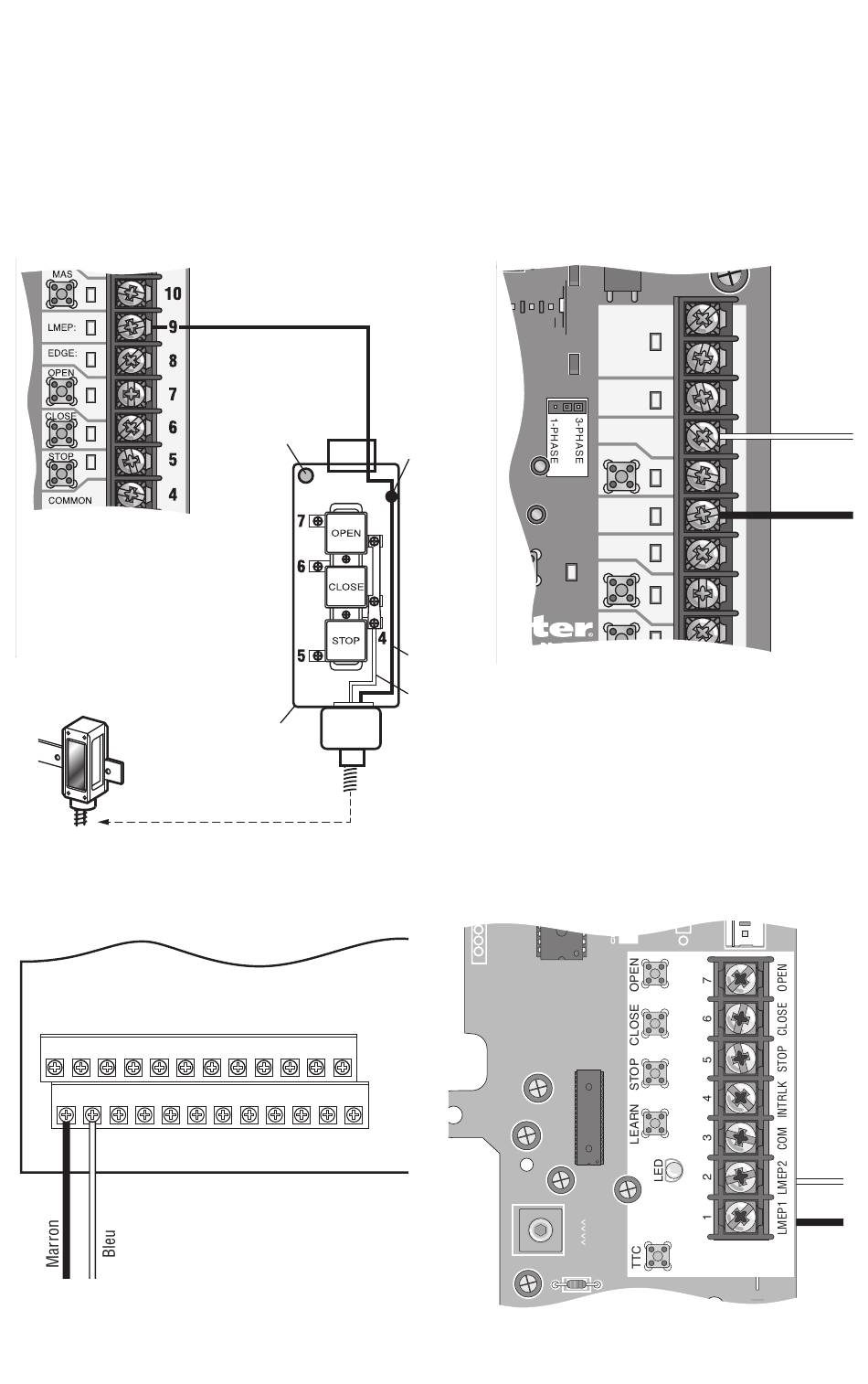

Connecter le capteur photoélectrique comme illustré ci-dessous pour votre type d'actionneur. Le câblage est sensible à
la polarité. S'assurer que le câblage est installé comme indiqué ci-dessous.
LOGIC 4.0 - AJOUTANT LA STATION DE CONTRÔLE
Tableau de commande
Cette méthode requiert un fil de
connexion additionnel entre l'opérateur
et la station de contrôle (un total de
six fils est recommandé entre
l'opérateur et la station de contrôle).
MODÈLES D'ACTIONNEUR DE PORTE
COMMERCIAL FDC, FDCL, FDOA ET FDOB
13 14 15 16 17 18 19 20 21 22 23 24
1 2 3 4 5 6 7 8 9 10 11 12
DEL d'alerte
d'entretien
Station de
contrôle
J2
Tableau de commande
LOGIC 4.0
Capuchon de
connexion
TTC
ENABLE
3
Marron
Bleu
LOGIQUE DE GAMME INTERMÉDIAIRE
4
24VAC
POWER
24VAC
TIMER
DEFEAT
COMMON
MAS
LMEP:
TIMER
EDGE:
OPEN
CLOSE
Tableau de commande
Tableau de commande
Bleu
Marron
Bleu
Marron
