Page 3

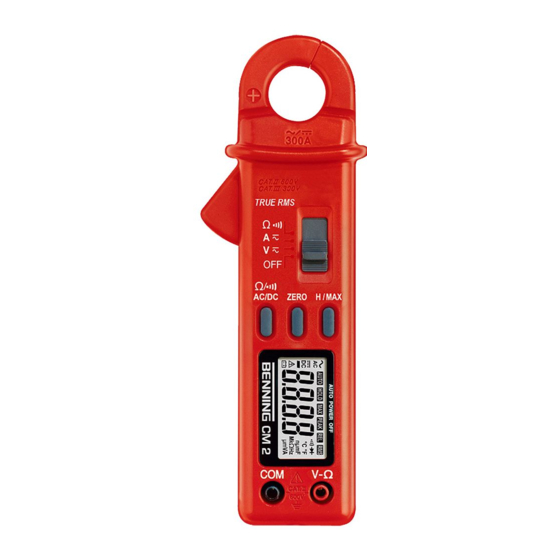

Fig. 1: Parte frontal del equipo Imagine 1: Partea frontală a aparatului obr. 1: Přední strana přístroje Рис. 1. Фронтальная сторона прибора figur 1: Apparatforside Fig. 1: Framsida σχήμα 1: Μπροστινή όψη Resim 1: Cihaz önyüzü BENNING CM 2 03/ 2019...
Page 5
Fig. 5: Doorgangstest met akoestisch signaal Rys.5: Sprawdzenie ciągłości obwodu Imaginea 5: Verificarea coninuităţii cu buzzer Рис. 5. Контроль прохождения тока с TRUE RMS зуммером Fig. 5: Genomgångsmätning med summer Resim 5: Sesli Süreklilik Ölçümü BENNING CM 2 03/ 2019...
Page 6
7: Batteriskift σχήμα 7: Αντικατάσταση μπαταριών ill. 7: Sostituzione batterie Fig. 7: Vervanging van de batterijen Rys.7: Wymiana baterii 7: Schimbarea bateriilor. Imaginea Рис. 7. Замена батарейки Fig. 7: Batteribyte Resim 7: Batarya Değişimi BENNING CM 2 03/ 2019...
électriciens et aux personnes ayant reçu une formation en électrotechnique. Le BENNING CM 2 est destiné aux mesures en milieu sec et ne doit pas être utilisé sur des circuits de tension nominale supérieure à 600 V (voir aussi le paragraphe 6.
3.6 une notice d’utilisation. En ce qui concerne les éléments consommables : Le BENNING CM 2 est alimenté par deux piles de 1,5 V (2 x type CIE LR 03 1,5 V). Les câbles de mesure de sécurité (accessoires contrôlés (no. 044145)) mentionnés ci-dessus correspondent à...
Le dépassement de plage est indiquée par « OL » ou « -OL » et, par- tiellement, par un signal acoustique. Attention: pas d'affichage et d'avertissement en cas de surcharge! 5.1.4 La cadence nominale de mesure de l’affichage numérique du BENNING CM 2 est d’environ 2 mesures par secondes . BENNING CM 2 03/ 2019...
: 0,2 x (précision de mesure indiquée) / °C < 20 °C ou > 26 °C, se réfère à la valeur pour la température de référence de 23 °C. 5.1.8 Le BENNING CM 2 est alimenté par deux piles de 1,5 V (CIE LR03/ « Micro »). 5.1.9 Lorsque la tension des piles tombe au-dessous de la tension de service prévue du BENNING CM 2, le symbole de la pile s’affiche sur la visua-...
Tension à vide : env. 3 V, courant d’essai max. 0,1 mA. Le ronfleur intégré est activé pour une résistance inférieure à 50 Ω - 300 Ω. 7.5 Domaines de courant continu Précision de mesure pour une température de 23 °C ± 3 °C BENNING CM 2 03/ 2019...
Mesurer avec le BENNING CM 2 8.1 Préparation de la mesure Utiliser et ranger le BENNING CM 2 uniquement dans les conditions de stoc- kage et de service spécifiées et éviter une exposition au soleil prolongée. Contrôlez les tension et courant nominaux indiqués sur les conducteurs de mesure de sécurité...
V- (positive) marquée en rouge pour les mesures de tension et de résistance et les contrôles de continuité, ne du BENNING CM 2 doit pas dépasser 600 V par rapport au potentiel de la terre. Sélectionnez la fonction voulue avec le curseur et la touche de fonction ...
Déposer les conducteurs de mesure de sécurité noir et rouge du BENNING CM 2. Placer le BENNING CM 2 sur sa face avant et dévisser les vis du compar- timent à piles. Faire glisser le couvercle du compartiment à piles latéralement hors de son guidage.
Page 32
Benning Elektrotechnik & Elektronik GmbH & CO. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt 10. Données techniques des accessoires de mesure norme : EN 61010-031 calibre de tension maximum à la terre () et catégorie de mesure :...
