2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in
deze handleiding.
3 Overzicht

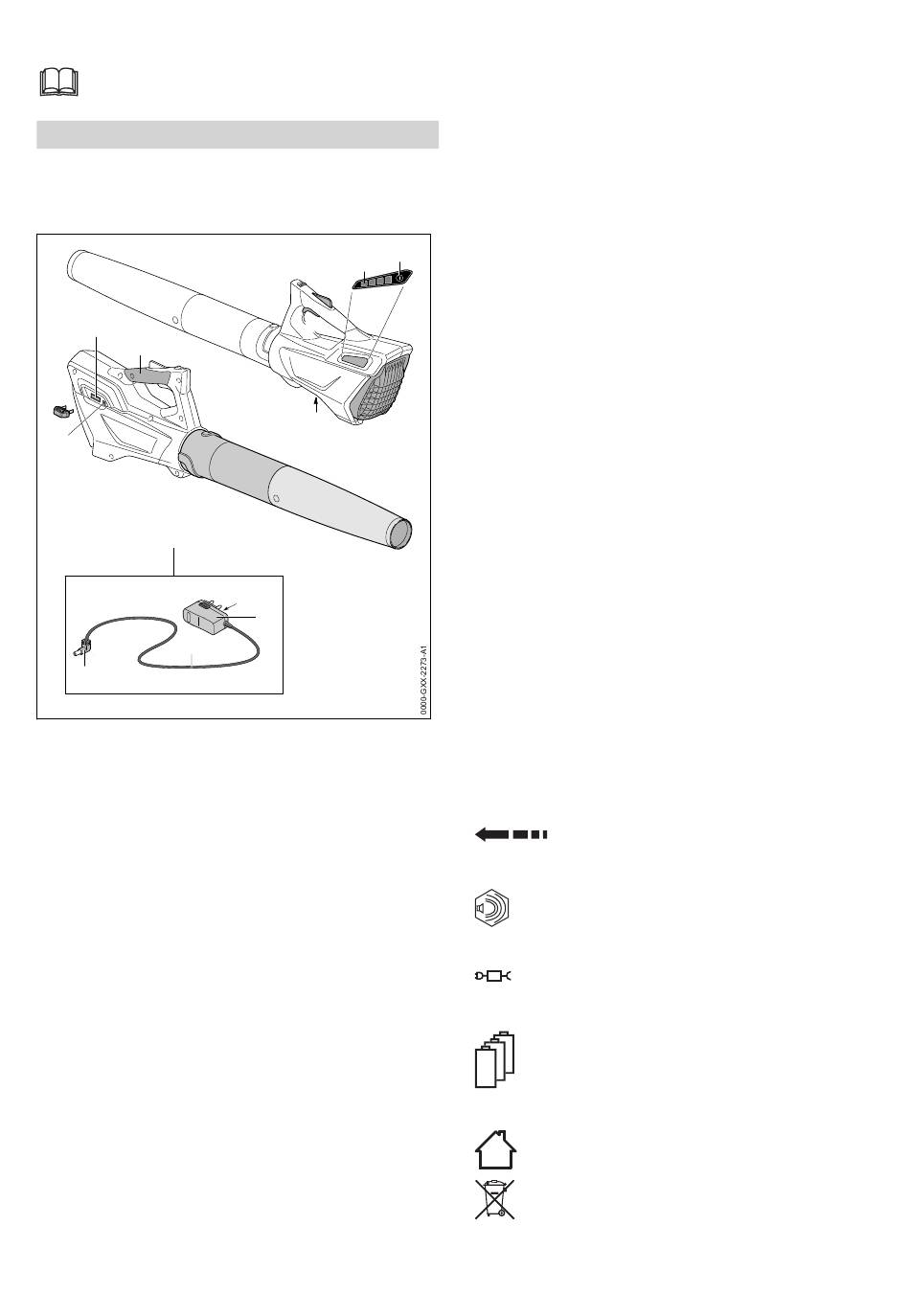

3.1 Bladblazer en laadkabel
De accu is vast ingebouwd in de bladblazer.
9
10
8
7
16
14
13
1 Deblokkeringsschuif
De deblokkeringsschuif deblokkeert samen
met de schakelhendelblokkering de schakel‐
hendel.
2 Schakelhendel
De schakelhendel schakelt de bladblazer in
en uit.
3 Schakelhendelblokkering
De schakelhendelblokkering deblokkeert de
schakelhendel.
4 Leds
De leds geven de laadtoestand van de accu
van de bladblazer aan en storingen weer.
5 Druktoets
De druktoets activeert de leds op de bladbla‐
zer.
6 Beschermrooster
Het beschermrooster beschermt de gebruiker
tegen bewegende deeltjes in de bladblazer.
7 Laadbus
De laadbus zorgt voor contact met de laad‐
stekker.
0458-719-9621-B
5
4
1
3
2
6
#
11
12
#
15
8 Activeringssleutel
De activeringssleutel activeert de bladblazer.
9 Sleutelcontact
Het sleutelcontact zorgt voor contact met de
activeringssleutel.
10 Bedieningshandgreep
De bedieningshandgreep dient voor de bedie‐
ning, het werken met en het dragen van de
bladblazer.
11 Blaaspijp
De blaaspijp geleidt de luchtstroom.
12 Blaasmond
De blaasmond geleidt en bundelt de lucht‐
stroom.
13 Laadstekker
De laadstekker verbindt de laadkabel met de
laadbus.
14 Aansluitkabel
De aansluitkabel verbindt de laadstekker met
de netstekker.
15 Netstekker
De netstekker verbindt de laadkabel met een
contactdoos.
16 Laadkabel
De laadkabel dient voor het laden van de
bladblazer.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kunnen aanwezig zijn op de
bladblazer en de laadkabel en hebben de vol‐
gende betekenis:
Dit pictogram geeft aan in welke rich‐
ting de deblokkeringsschuif moet wor‐
den verschoven.
Gegarandeerd geluidvermogensniveau
L
volgens de richtlijn 2000/14/EG in
WA
dB(A) om de geluidsemissie van pro‐
ducten vergelijkbaar te maken.
Dit pictogram geeft weer dat voor het
LK 45
laden de laadkabel LK 45 moet worden
gebruikt.
De gegevens naast het pictogram duiden
op de energie-inhoud van de accu volgens
specificatie van de fabrikant van de accu‐
cellen. De bij het gebruik ter beschikking
staande energie-inhoud is kleiner.
Elektrisch apparaat in een gesloten en
droge ruimte gebruiken.
Het product niet met het huisvuil afvoeren.
