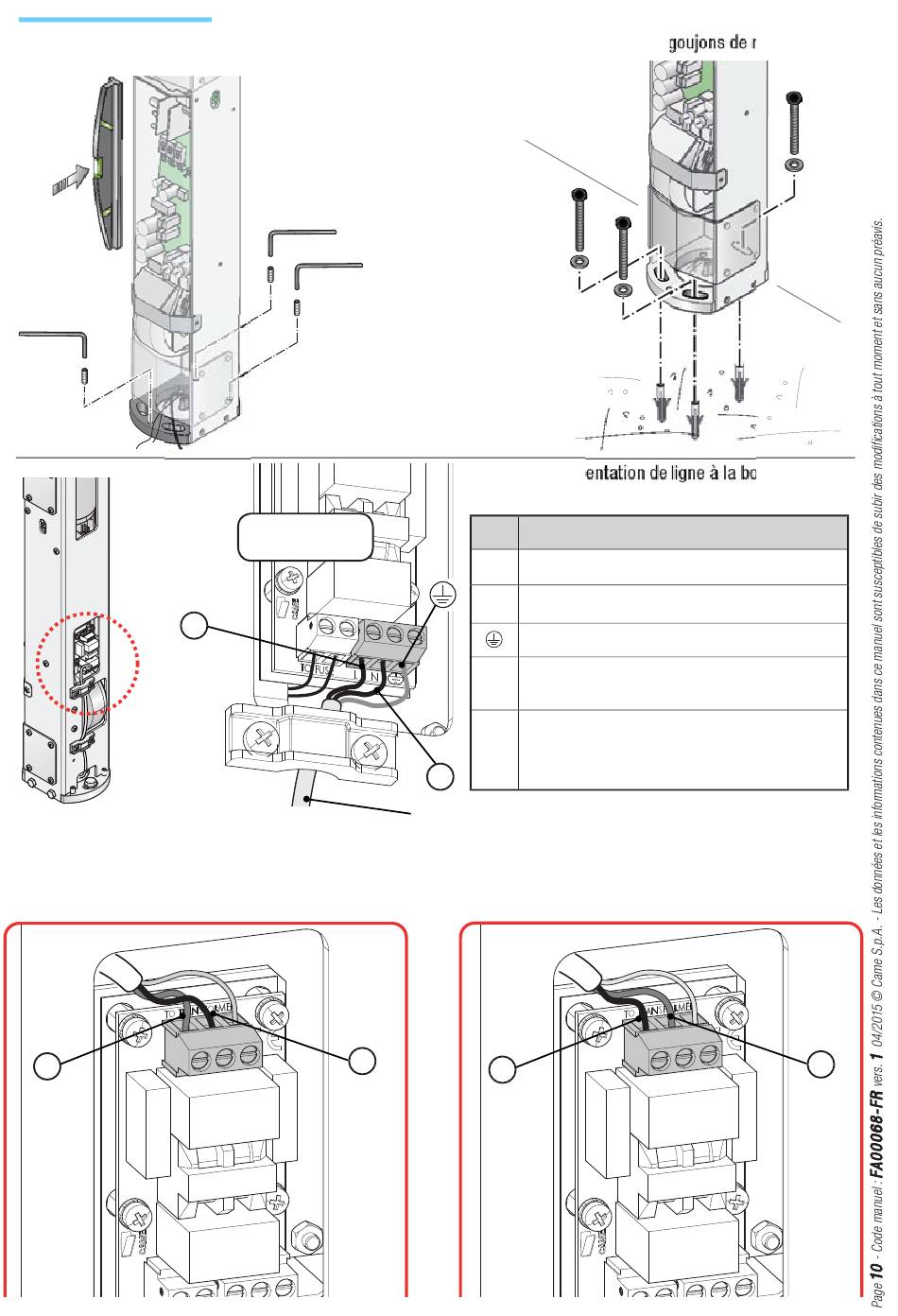

Fixation du portillon au sol
Positionner le socle sur le point de fixation et le mettre à niveau, si nécessaire, à l'aide des goujons de réglage.
ALIMENTATION SECTEUR À 230 VAC
(Configuration par défaut)
1
Filtre CEM
L
2
Connecter l'alimentation de ligne à la borne de la carte
logée au dos de la colonne centrale.
Réf.
Description
Ⓝ
Neutre
Ⓛ
Ligne
Terre
Câble ROUGE : alimentation 230 VAC au
①
transformateur (fusible de ligne d'1,6 A-F)
Câble NOIR : alimentation 120 VAC au
②
transformateur
(fusible de ligne de 3,15 A-F)
N
Câble d'alimentation
ALIMENTATION SECTEUR À 120 VAC
(Inverser les câbles 1 et 2 comme indiqué)
2
1
