Fattibilità dell'impianto
L'installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative
⚠
vigenti.
Verifi che preliminari
Prima di procedere all'installazione è necessario:
⚠
• Prevedere adeguato dispositivo di disconnesione onnipolare, con distanza maggiore di 3 mm tra i contatti, a
sezionamento dell'alimentazione;
• Predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro
il danneggiamento meccanico;
• Verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di
protezione) siano provviste di isolamento supplementare rispetto ad altre parti conduttrici interne;
• Verificare che la zona del varco sia in buono stato e senza avvallamenti;
• Transennare la zona di installazione durante il montaggio, prevedendo un passaggio alternativo.
Attrezzi e materiali
Assicurarsi di avere tutti gli strumenti e il materiale necessario per effettuare l'installazione nella massima sicurezza

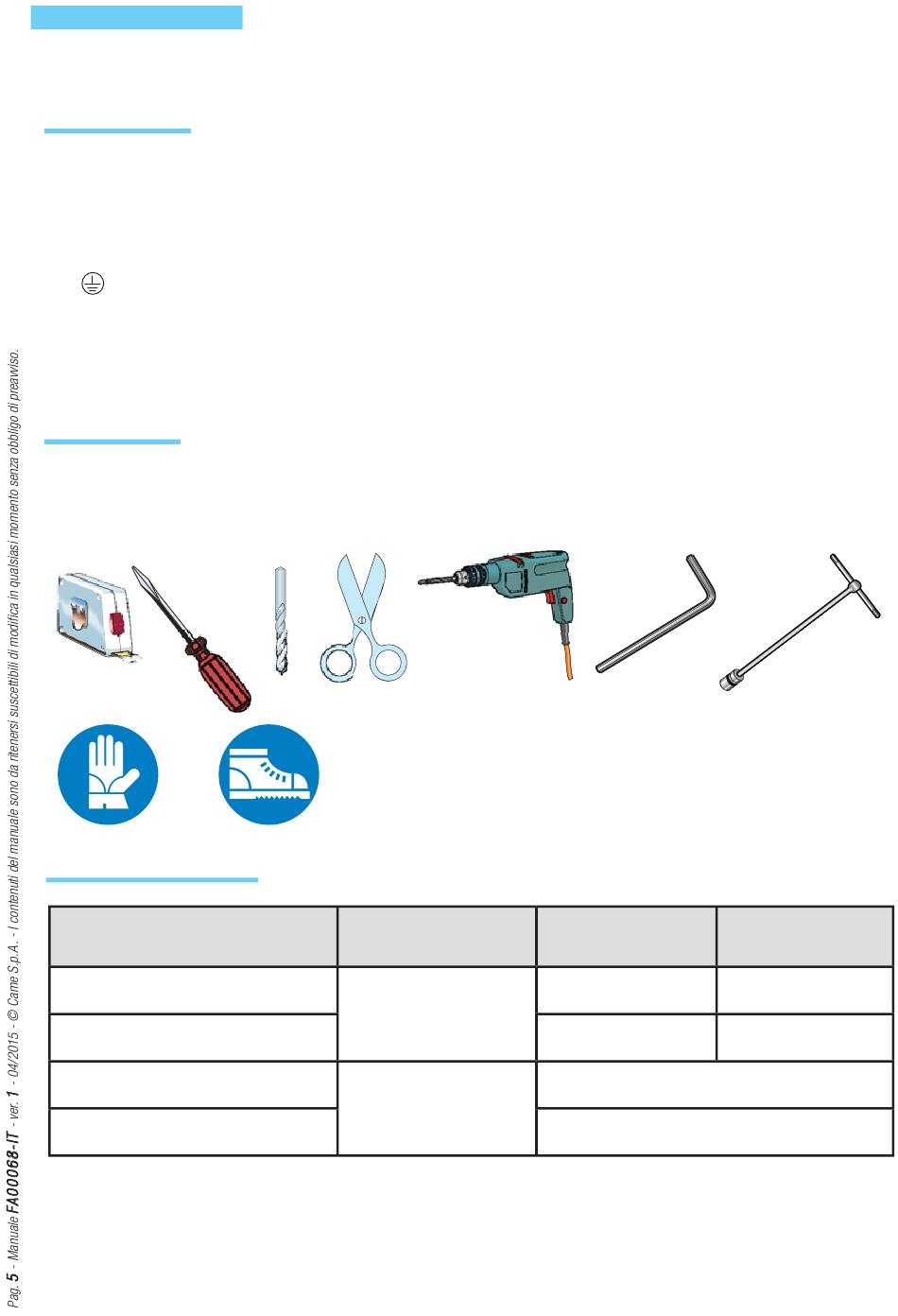

e secondo le normative vigenti. In figura alcuni esempi di attrezzatura per l'installatore.
Tipi di cavi e spessori minimi
Collegamento
Alimentazione quadro
Dispositivi di comando e di sicurezza
Dispositivi di controllo (RBM84-CRP)
Collegamento abbinato
N.B.: Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi
sulla base dell'effettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI
EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere
riconsiderato sulla base degli assorbimenti e delle distanze effettivi. Per i collegamenti di prodotti non contemplati in
questo manuale fa fede la documentazione allegata ai prodotti stessi.
Tipo cavo
FROR CEI 20-22
CEI EN
50267-2-1
CAT 5 -U/UTP
AWG 24
Lunghezza cavo
1 < 20 m
3G x 1,5 mm 2
2 x 0,5 mm 2
1000 m max.
Lunghezza cavo
20 < 30 m
3G x 1,5 mm 2
2 x 0,5 mm 2
