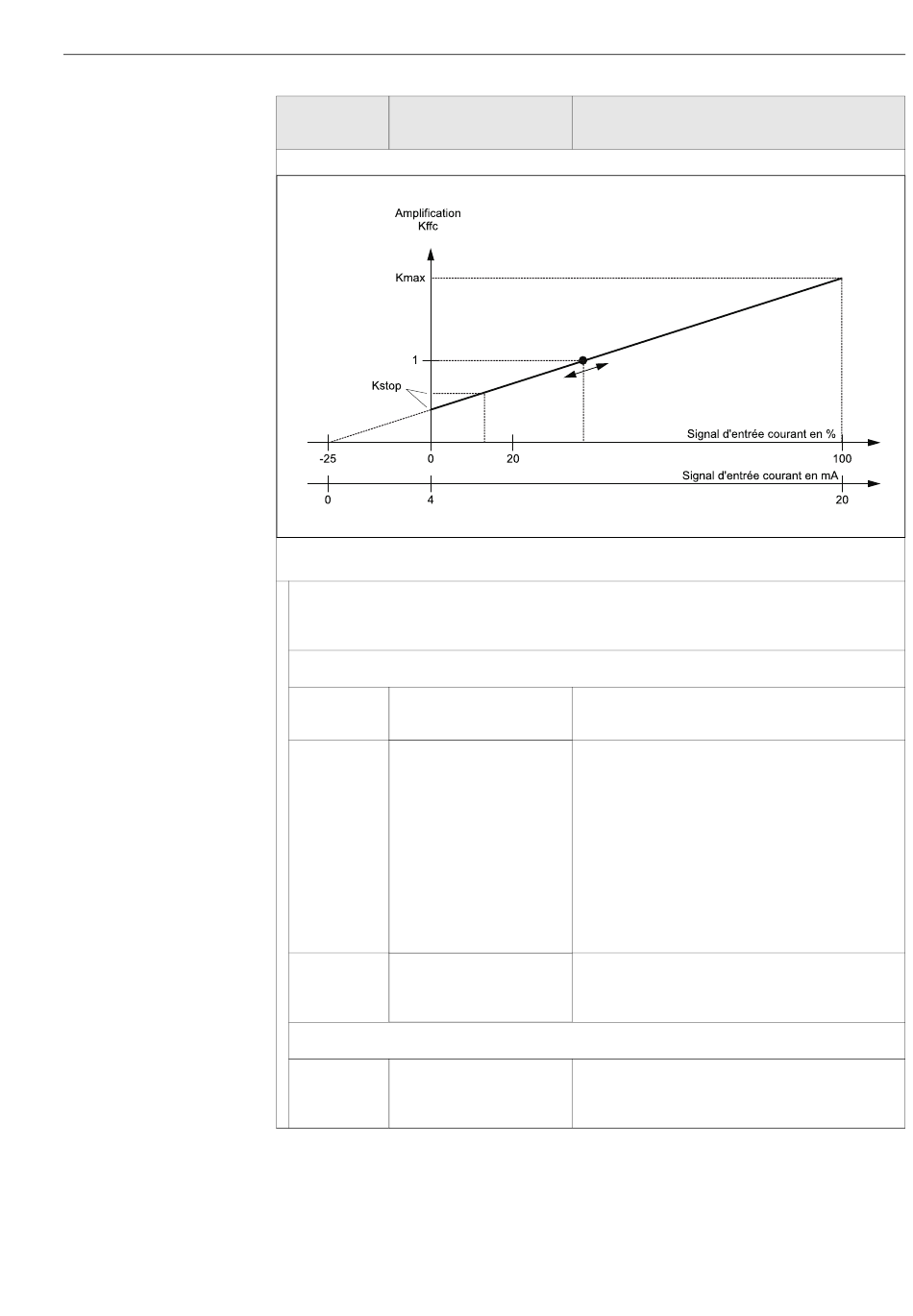

Fig. 30 :
Commande à action directe à effet multiplicateur
Confirmation :
La sélection suivante dépend de la version (avec entrée courant ou résistance).
Avec entrée résistance
MD1
0 ... 1 kΩ
0 ... 10 kΩ
MD2
Résistance act. :
____ kΩ
MD3
Résistance act. :
____ kΩ
Pour entrée courant 1 :
MD4
y = 0 ... 100 %
INFO
Sélectionner la gamme
pour la résistance.
Affecter une valeur pour y = 0%
Mettre la vanne sur y = 0%.
La résistance actuelle est indiquée. La position de la vanne
peut être changée soit manuellement soit en appuyant sur les
touches du transmetteur. Confirmer la position de y = 0 % en
appuyant sur "E".
!
Remarque !
S'il n'est pas possible de modifier la valeur à l'aide des
touches, vérifier dans le menu "Actionneur" (champ 165) si
les relais sont bien affectés à l'unité de commande de la
vanne.
Affecter une valeur pour y = 100 %
Mettre la vanne sur y = 100 %.
Même procédure que le champ précédent.
mA :
Sélectionner la gamme de courant
4 ... 20
et affecter la gamme de pourcentage.
20 ... 4
6 Mise en service
