Mycom S
"
Endress+Hauser
3.3.2
Montage mural
Attention !
• Vérifier que la température ambiante max. admissible est respectée (–20 ... +60 °C). Installer
l'appareil à l'ombre et éviter l'exposition directe au soleil.
• Le boîtier mural doit être monté de telle sorte que les entrées de câble soient orientées vers le bas.

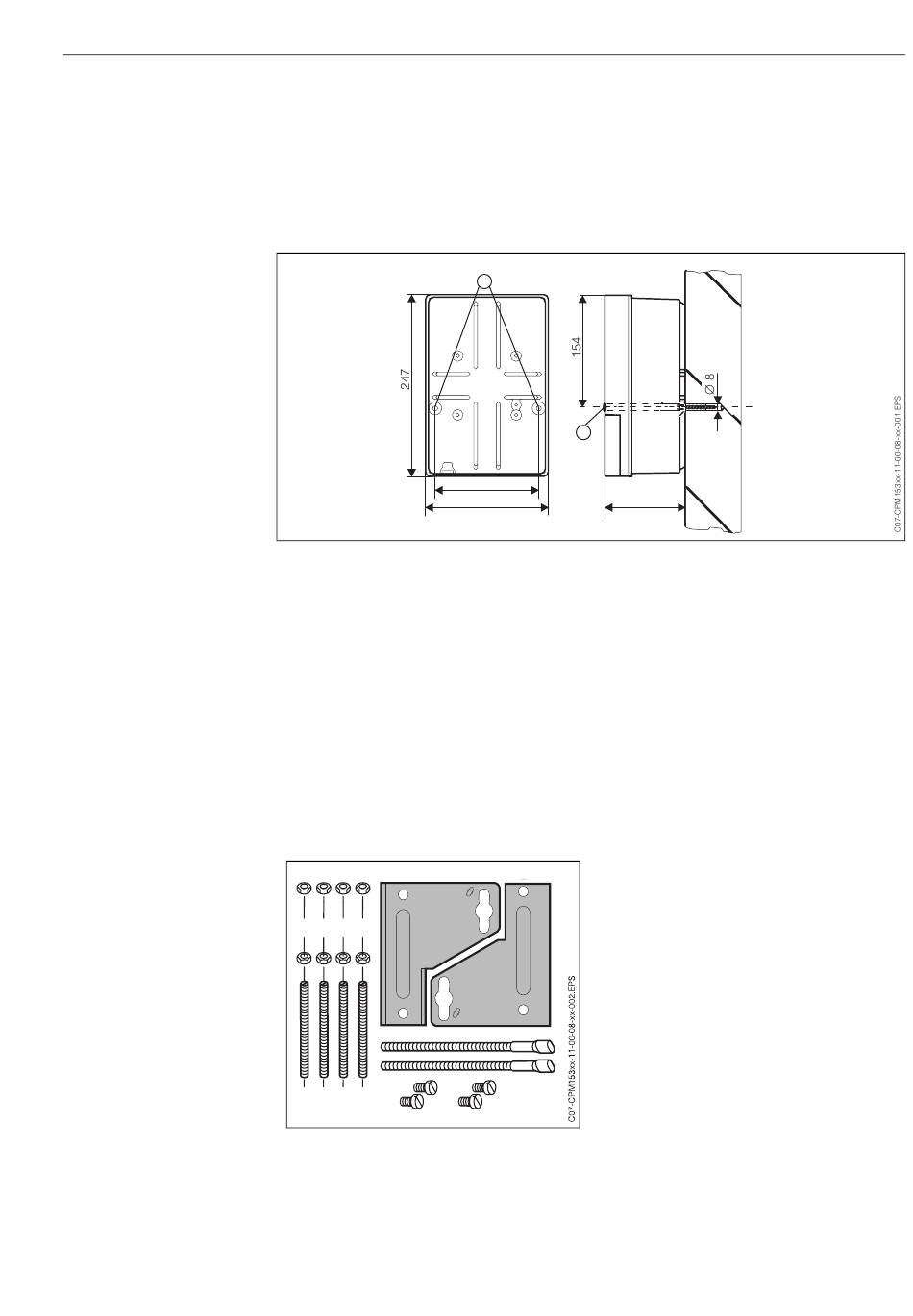

Fig. 2 :
Dimensions pour montage mural : vis de fixation : ø 6 mm, cheville : ø 8 mm
1 : Trous de fixation
2 : Capuchons en matière synthétique
Pour le montage mural du transmetteur, suivez la procédure suivante :
1.
Percez des trous selon fig. 2.
2.
Insérez les deux vis de fixation à l'avant dans les trous de fixation appropriés (1).
– Vis de fixation : max. Ø 6,5 mm
– Tête de vis : max. Ø 10,5 mm
3.
Montez le boîtier du transmetteur sur la paroi comme indiqué.
4.
Couvrez les perçages avec les capuchons en plastique (2).
3.3.3
Montage sur mât et montage en façade d'armoire électrique
Fig. 3 :
Kit de montage Mycom S CLM153
1
2
142
167
100
Montez les parties du kit de montage (voir
figure) à l'arrière du boîtier comme indiqué
fig. 4.
Découpe nécessaire au montage :
161 x 241 mm
Profondeur de montage : 134 mm
Diamètre de conduite : max. 70 mm
3 Montage
11
