Endress+Hauser Cerabar S PMC71 Manuel De Mise En Service

Endress+Hauser Cerabar S PMC71 Manuel De Mise En Service

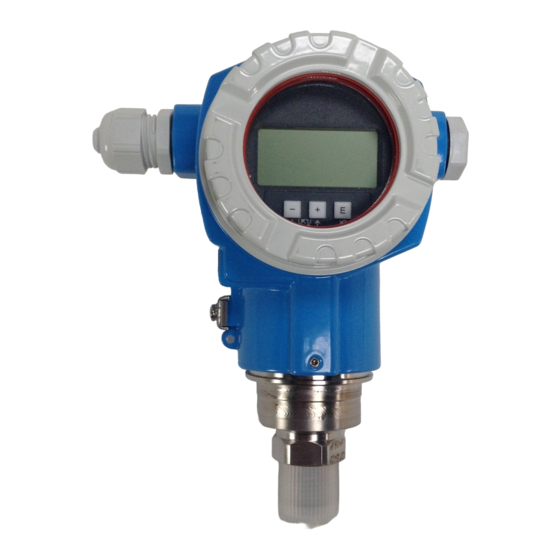

Transmetteur de pression process
Masquer les pouces Voir aussi pour Cerabar S PMC71:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel de mise en service
Cerabar S PMC71, PMP71/72/75
Transmetteur de pression process
6
BA271P/14/fr/11.05
71009587
Valable à partir de
version software 02.01
version hardware 02.00

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Cerabar S PMC71

Sommaire des Matières pour Endress+Hauser Cerabar S PMC71

  • Page 1 Manuel de mise en service Cerabar S PMC71, PMP71/72/75 Transmetteur de pression process BA271P/14/fr/11.05 71009587 Valable à partir de version software 02.01 version hardware 02.00...
  • Page 2 Aperçu documentation Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Aperçu documentation Appareil Documentation Contenu Remarque Cerabar S 4...20 mA HART Information technique TI383P Caractéristiques techniques – La documentation se trouve sur le CD ToF Tool. Le CD est fourni avec chaque appareil commandé...

  • Page 3: Table Des Matières

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Sommaire Sommaire Conseils de sécurité ....4 Suppression de défauts ... . 47 Utilisation conforme .

  • Page 4: Conseils De Sécurité

    Conseils de sécurité Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Conseils de sécurité Utilisation conforme Le Cerabar S est un transmetteur de pression utilisé en mesure pression ou de niveau. Le fabricant ne couvre pas les dommages résultant d'une utilisation non conforme à l'objet.

  • Page 5: Conseils Et Symboles De Sécurité

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Conseils de sécurité Conseils et symboles de sécurité Afin de mettre en évidence les procédures présentant un aspect sécuritaire nous avons établi un cer- tain nombre de conseils de sécurité, chacun d'entre eux étant matérialisé par un pictogramme cor- respondant.

  • Page 6: Identification

    Identification Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Identification Désignation de l'appareil 2.1.1 Plaque signalétique Cerabar S Order Code: Ser.-No.: Span Mat. P01-PMx7xxxx-18-xx-xx-xx-001 Fig. 1 : Plaque signalétique de Cerabar S Référence de commande La signification des différents lettres et chiffres peut être reprise de la confirmation de commande.

  • Page 7: Contenu De La Livraison

    état technique parfait. Les appareils respectent les normes et directives en vigueur, listées dans la déclaration de conformité de la CE, et satisfont de ce fait aux exigences légales des directives CE. Endress+Hauser atteste la conformité de l'appareil en y apposant la marque CE. Marques déposées KALREZ, VITON, TEFLON Marque déposée de la société...

  • Page 8: Montage

    • Pour garantir une lisibilité optimale de l'affichage local il est possible de tourner le boîtier de 380° max. → Voir aussi page 15, chapitre 3.3.5 "Orientation du boîtier". • Pour le montage mural ou sur tube, Endress+Hauser propose un étrier de montage. → Voir page 13, chapitre 3.3.4 "Montage mural ou sur tube".
  • Page 9 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Montage Mesure de pression de gaz ➀ ➁ P01-PMx7xxxx-11-xx-xx-xx-001 Fig. 3 : Ensemble de mesure de pression de gaz Cerabar S Robinet d'isolement • Monter le Cerabar S avec vanne d'isolement au-dessus du piquage, afin que le condensat puisse s'écouler dans le process.
  • Page 10 Montage Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Mesure de pression de liquides ➀ ➁ P01-PMx7xxxx-11-xx-xx-xx-003 Fig. 5 : Ensemble de mesure de pression de liquide Cerabar S Robinet d'isolement • Monter le Cerabar S avec vanne d'isolement en dessous ou à même hauteur que la prise de pres- sion.
  • Page 11 • avec un rayon de courbure de ≥100 mm. Application au vide Pour les applications au vide, Endress+Hauser recommande de monter le transmetteur de pression en dessous du séparateur. Ceci évite d'exposer les séparateurs au vide du fait de la présence d'huile de remplissage dans les capillaires.
  • Page 12 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Montage avec élément de refroidissement P01-PMx7xxxx-11-xx-xx-xx-005 Endress+Hauser recommande l'utilisation d'éléments de refroidissement en cas de températures du produit élevées en permanence (> 175°C), provoquant un dépassement de la température maxi- male admissible à l'électronique (+85°C).
  • Page 13 Deltabar S TI383P) 3.3.5 Montage sur mur ou tube (en option) Pour le montage mural ou sur tube, Endress+Hauser propose un étrier de montage. P01-PMx7xxxx-06-xx-xx-xx-001 Lors du montage tenir compte des points suivants : • Appareils avec capillaires : monter les capillaires avec un rayon de courbure ≥ 100 mm.
  • Page 14 Pour la variante "U1 préparé pour montage de séparateur" en position 70 "Raccord process, maté- riau" dans la structure de commande jusqu'aux cellules 40 bar comprises, Endress+Hauser recom- mande de souder les séparateurs comme suit : La profondeur de soudage totale de la soudure d'angle est de 1 mm pour un diamètre extérieur de 16 mm.

  • Page 15: Contrôle De Montage

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Montage 3.3.7 Tourner le boîtier En desserrant la vis, le boîtier peut être tourné de 380° max. max. 380° P01-PMx7xxxx-17-xx-xx-xx-000 Fig. 12 : Orienter le boîtier – Pour les boitiers T14 et T15 : Desserrer la vis filetée avec une clé allène de 2 mm.

  • Page 16: Câblage

    Câblage Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Câblage Raccorder l'appareil Remarque! • Lors de l'utilisation de l'appareil de mesure en zone explosible il faut en outre tenir compte des normes et règles nationales en vigueur ainsi que des conseils de sécurité (XAs) ou des schémas d'installation et de contrôle (ZDs).
  • Page 17 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Câblage 4.1.1 Raccordement d'appareils avec connecteur Harting Han7D Cerabar S + – – Han7D – P01-PMx7xxxx-04-xx-xx-xx-001 Fig. 14 : à gauche : raccordement électrique des appareils avec connecteur Harting Han7D à droite : vue sur le connecteur dans l'appareil 4.1.2...

  • Page 18: Raccordement De L'unité De Mesure

    – Tension d'alimentation minimale : 10,5 V DC 4.2.2 Spécification de câble • Endress+Hauser recommande d'utiliser un câble deux fils torsadé et blindé. • Bornes pour sections de câble : 0,5...2,5 mm • Diamètre extérieur de câble : 5...9 mm...
  • Page 19 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Câblage 4.2.3 Charge U – 10.5 V U – 11.5 V ➀ ➁ ≤ ≤ Lmax Lmax Lmax Lmax 23 mA 23 mA [ ] Ω [ ] Ω Test Test 1500...
  • Page 20 Câblage Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 4.2.5 Raccordement terminal portable HART Avec un terminal portable HART vous pouvez régler, contrôler le transmetteur et utiliser ses fonc- tions complémentaires tout le long de la ligne 4...20 mA. ➀...

  • Page 21: Compensation De Potentiel

    La Commubox FXA191 relie le transmetteur smart avec protocole HART avec l'interface sérielle (RS 232) d'un PC. Ceci rend possible la configuration à distance du transmetteur à l'aide des logiciels Endress+Hauser ToF Tool, FieldCare ou Commuwin II. La Commubox est également conçue pour une utilisation dans des circuits à sécurité intrinsèque.

  • Page 22: Configuration

    Configuration Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration La marque 20 "Sortie; configuration" dans la structure de commande vous indique les possibilités de configuration dont vous disposez. Variante dans la référence Utilisation 4...20 mA HART; configuration de l'extérieur; LCD par le biais de l'affichage local et de 3 touches à...

  • Page 23: Eléments De Configuration

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration Le tableau suivant représente les différents symboles dans l'affichage local. Quatre symboles peuvent apparaître simultanément. Symbole Signification Symbole Alarme – Symbole clignote : avertissement, appareil continue de mesurer. – Symbole est allumé en permanence : défaut, appareil ne mesure plus.
  • Page 24 Configuration Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 5.2.2 Fonction des éléments de configuration - Affichage local non raccordé Touche(s) Signification Remarque! • En standard l'appareil est réglé pour le mode de fonction pression. Vous pouvez changer de mode de fonction par le biais du paramètre TYPE DE MESURE : → Voir page 40, cha- pitre 6.2 "Sélectionner la langue et le type de mesure".
  • Page 25 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration Touche(s) Signification Remarque! • En standard l'appareil est réglé pour le mode de fonction pression. Vous pouvez changer de mode de fonction par le biais du paramètre TYPE DE MESURE : → Voir page 40, cha- pitre 6.2 "Sélectionner la langue et le type de mesure".
  • Page 26 Configuration Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 5.2.3 Fonction des éléments de configuration - Affichage local raccordé Touche(s) Signification – Déplacement vers le haut dans la liste de sélection – Edition des valeurs chiffrées ou de signes à l'intérieur d'une fonction –...

  • Page 27: Configuration Locale - Affichage Local Non Raccordé

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration Configuration locale – Affichage local non raccordé Remarque! ® Pour la configuration de l'appareil avec un module HistoROM /M-DAT voir page 31, chapitre 5.5 ® "Module HistoROM /M-DAT". 5.3.1 Type de mesure pression Si aucun affichage local n'est raccordé, les fonctions suivantes sont possibles grâce aux trois touches...
  • Page 28 Configuration Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 5.3.2 Type de mesure niveau Si aucun affichage local n'est raccordé, les fonctions suivantes sont possibles grâce aux trois touches sur l'électronique ou à l'extérieur de l'appareil : • Correction de position (correction du zéro) •...

  • Page 29: Configuration Locale - Affichage Local Raccordé

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration Configuration locale – Affichage local raccordé Lorsque l'affichage local est raccordé, les trois touches servent à naviguer dans le menu de configu- ration, → voir page 26, chapitre 5.2.3 "Fonction des éléments de configuration".
  • Page 30 Configuration Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 5.4.2 Sélectionner une option Exemple : sélectionner la langue du menu "English". Affichage local Utilisation La langue choisie est l'allemand. Le choix actif est marqué par un ✓ devant le texte de menu.
  • Page 31 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration Affichage local Utilisation Avec "E" vous mémorisez la nouvelle valeur et quittez le mode modification. →voir figure suivante. P01-xxxxxxxx-19-xx-xx-xx-031 La nouvelle valeur pour l'amortissement est 30.0 s. – Avec "E" vous accédez au prochain paramètre.
  • Page 32 • ADRESSE BUS • tous les paramètres du groupe RACCORDEM. PROCESS Selon l'application il convient de les entrer à nouveau. Pour la nouvelle entrée des paramètres N° SERIE TRANSMET. et DESIGN. APPAREIL, veuillez contacter le service Endress+Hauser. (→ voir aussi www.endress.com/worldwide.) ➁...
  • Page 33 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration Configuration locale, affichage local non raccordé ® Copie de données de configuration d'un HistoROM /M-DAT dans un appareil : Déconnecter l'appareil de la tension d'alimentation. ® Embrocher l'HistoROM /M-DAT sur l'électronique.

  • Page 34: Configuration Via Le Terminal Portable Hart

    Configuration Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART ® Copie de données de configuration d'un HistoROM /M-DAT dans un appareil : Remarque! La configuration doit être déverrouillée. → voir aussi page 37, chapitre 5.9 "Verrouiller/déver- rouiller la configuration". Déconnecter l'appareil de la tension d'alimentation.

  • Page 35: Logiciel De Configuration Tof Tool

    ToF Tool est un logiciel d'exploitation graphique piloté par menu pour les appareils de mesure Endress+Hauser. Il assure un support lors de la mise en service, la sauvegarde des données, l'analyse des signaux et la documentation des appareils. Les systèmes d'exploitation suivants sont supportés : WinNT4.0, Win2000 et Windows XP.

  • Page 36: Fieldcare

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART FieldCare FieldCare est un outil d'Asset Management basé sur la technologie FDT d'Endress+Hauser. Via FieldCare pourront être paramétrés tous les appareils Endress+Hauser supportant le standard FDT. Sont utilisés les systèmes d'exploitation WinNT4.0, Win2000 et Windows XP.

  • Page 37: Verrouiller/Déverrouiller La Configuration

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration 5.10 Verrouiller/déverrouiller la configuration Après entrée de tous les paramètres vous pouvez protéger vos entrées contre tout accès intempestif. Vous disposez des possibilités suivantes pour verrouiller/déverrouiller la configuration : • par le biais de micro-commutateurs sur l'électronique, directement sur l'appareil.

  • Page 38: Réglage Usine (Reset)

    Configuration Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 5.10.2 Verrouiller/déverrouiller la configuration par le biais de l'affichage local ou la commande à distance Description Verrouiller la configuration 1. Sélectionner le paramètre ENTREE CODE DEBL., chemin : MENU DE CONFIG. → SERVICE → ENTREE CODE DEBL.
  • Page 39 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration Code reset Description et effet RAZ utilisateur – Cette RAZ concerne les paramètre suivants : – Groupe de fonctions CORRECTION POSITION – Groupe de fonctions CONFIG. DE BASE, sauf les unités spécifiques client –...

  • Page 40: Mise En Service

    Mise en service Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Mise en service Remarque! En standard l'appareil est réglé pour le mode de fonction pression. La gamme de mesure et l'unité, dans laquelle la valeur mesurée est transmise, correspondent aux indications sur la plaque signalé- tique.

  • Page 41: Correction De Position

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Mise en service Les langues suivantes sont disponibles : • Deutsch • English • Français • Italiano • Español • Nederlands • Chinois (sur demande) • Japonais (sur demande) Correction de position Du fait de l'implantation de l'appareil on pourra avoir un décalage de la mesure, c'est à...

  • Page 42: Mesure De Pression

    Mise en service Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Mesure de pression 6.4.1 Informations relatives à la mesure de pression Remarque! • Pour chaque mode de fonction pression et niveau, il existe un menu Quick Setup qui vous mène aux principales fonctions de base.
  • Page 43 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Mise en service Configuration locale ToF Tool, FieldCare et terminal HART VALEUR POSIT. 0 (cellules de pression absolue) VALEUR POSIT. 0 (cellules de pression absolue) En fonction de l'implantation de l'appareil on pourra En fonction de l'implantation de l'appareil on pourra avoir un décalage de la mesure.

  • Page 44: Mesure De Niveau

    Mise en service Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Mesure de niveau 6.5.1 Informations sur la mesure de niveau Pour la mesure on dispose des trois types de niveau "Linéaire", "Pression avec caractéristique" et "Hauteur avec caractéristique". – Linéaire : vous sélectionnez ce type de niveau lorsque la grandeur de mesure est directement pro- portionnelle à...
  • Page 45 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Mise en service Remarque! • Pour chaque mode de fonction pression et niveau, il existe un menu Quick Setup qui vous mène aux principales fonctions de base. Avec le réglage dans le paramètre TYPE DE MESURE vous déterminez quel menu de Quick Setup doit être affiché.
  • Page 46 Mise en service Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Configuration locale ToF Tool, FieldCare et terminal HART Affichage de la mesure Affichage de la mesure Avec F passer de la représentation de la mesure à la Sélectionner le menu Quick Setup.

  • Page 47: Maintenance

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Maintenance Maintenance Le Cerabar S ne nécessite aucune maintenance. Nettoyage extérieur Tenir compte des points suivants lors du nettoyage de l'appareil de mesure : • Le produit de nettoyage utilisé ne doit pas attaquer les surfaces et les joints.
  • Page 48 Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Code Type de Message/Description Cause Mesure Priorité messages/ NA 64 101 (A101) Alarme B>Erreur checksum dans – Les parasites électromagnétiques – Attendre quelques minutes. l'EEPROM du capteur sont plus importants qu'indiqué dans –...
  • Page 49 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Code Type de Message/Description Cause Mesure Priorité messages/ NA 64 131 (A131) Alarme B>Erreur checksum dans – Electronique principale défectueuse. – Remplacer l'électronique principale. l'EEPROM des limites d'édition 132 (A132) Alarme B>Erreur checksum dans...
  • Page 50 Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Code Type de Message/Description Cause Mesure Priorité messages/ NA 64 706 (W706) Avertisse- C>Configuration différentes pour – Configurations (jeux de paramètres) – Copier les données de l'appareil dans ment...
  • Page 51 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Code Type de Message/Description Cause Mesure Priorité messages/ NA 64 717 (E717) Error C>Sur-température électronique – La température mesurée dans l'élec- – Réduire la température ambiante. tronique est supérieure à la tempéra- ture nominale maxi.
  • Page 52 Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Code Type de Message/Description Cause Mesure Priorité messages/ NA 64 727 (E727) Error B>Transmetteur de pression sur- – Les parasites électromagnétiques – Bloquer les parasites électromagnéti- chargé sont plus importants qu'indiqué dans ques ou supprimer la source para- les caractéristiques techniques.
  • Page 53 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Code Type de Message/Description Cause Mesure Priorité messages/ NA 64 739 (A739) Alarme B>Erreur de transmetteur – Défaut sur l'électronique principale. – Déconnecter brièvement l'appareil de la tension d'alimentation.

  • Page 54: Comportement Des Sorties En Cas De Défaut

    Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Comportement des sorties en cas de défaut L'appareil fait la distinction entre les types de messages suivants : alarme, avertissement et défaut (Error). → Voir tableau suivant et chapitre 47, chapitre 8.1 "Messages".

  • Page 55: Confirmation De Messages

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Avec le paramètre COMP. mA SI ALAR. vous réglez la valeur de sortie pour les messages erreurs E 120 "Dépression capteur" et E 115 "Surpression capteur". Les options suivantes sont à votre disposition : –...

  • Page 56: Réparation

    • Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation l'appareil doit satisfaire les tests prescrits. • Seul le SAV Endress+Hauser est autorisé à réaliser la transformation d'un appareil certifié en une autre version certifiée. • Chaque réparation ou transformation doit être documentée.

  • Page 57: Pièces De Rechange

    Les pages suivantes reprennent toutes les pièces de rechange munies de numéros de référence pou- vant être commandées auprès d'Endress+Hauser pour la réparation du Cerabar S. Lors de la commande de pièces de rechange indiquer toujours le numéro de série figurant sur la pla- que signalétique.
  • Page 58 Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 8.6.1 Pièces de rechange pour PMC71, PMP71, PMP72, PMP75 Raccords process et capteurs voir pages suivantes. P01-xMx7xxxx-09-xx-xx-xx-002 Endress+Hauser...
  • Page 59 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Boîtier (avec dispositif anti-rotation et joint de boîtier, sans couvercle) 52020430 Boîtier aluminium T14, M20x1,5, pas pour EEx d/XP 52020488 Boîtier aluminium T14, M20x1,5, HART, avec 3 touches de configuration extérieures, pas pour EEx d/XP 52020489 Boîtier aluminium T14, M20x1,5, PROFIBUS PA/Foundation Fieldbus, avec touches de configuration extérieure, pas pour...
  • Page 60 Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 8.6.2 Pièces de rechange pour PMC71 P01-PMC71xxx-09-xx-xx-xx-000 Adaptateur de process PMC71 52020215 Filetage JIS B0202 PF 1/2 (externe), AISI 316L 52020216 Filetage ISO 228 G 1/2 A taraudage G 1/4, inox 316L 52020217 Filetage ISO 228 G 1/2 A perçage 11,4 mm, inox 316L...
  • Page 61 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Module capteur pour Cerabar S PMC71 Agrément : Variante pour zone non Ex ATEX II 1/2 G EEx ia IIC T6 ATEX II 1/2 G EEx ia IIC T6, sécurité anti-débordement WHG...
  • Page 62 Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Module capteur pour Cerabar S PMC71 (suite) Raccord process, matériau : Filetage, membrane affleurante Filetage ISO 228 G 1 1/2 A, inox 316L Filetage ISO 228 G 1 1/2 A, Alloy C...
  • Page 63 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Module capteur pour Cerabar S PMC71 (suite) Equipement complémentaire 2 : Sans équipement complémentaire 2 Agrément maritime GL (German Lloyd) Relevé de contrôle 2.2 selon EN10204 Certificat de réception 3.1 selon EN 10204 Test de surpression avec certificat de réception 3.1 selon EN 10204...
  • Page 64 Suppression de défauts Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 8.6.3 Pièces de rechange pour PMP71 P01-PMP71xxx-09-xx-xx-xx-000 Module capteur pour Cerabar S PMP71 Agrément : Variante pour zone non Ex ATEX II 1/2 G EEx ia IIC T6 ATEX II 1/2 G EEx ia IIC T6, sécurité anti-débordement WHG...
  • Page 65 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Module capteur pour Cerabar S PMP71 (suite) Gamme cellule; OPL : Cellules absolues Valeur nominale cellule (URL) OPL (Over pressure limit) 100 mbar/10 kPa/1,5 psi abs 4 bar/400 kPa/60 psi abs...

  • Page 66: Retour De Matériel

    A votre renvoi prière de joindre les éléments suivants : • la "déclaration de décontamination" dûment remplie et signée, faute de quoi Endress+Hauser ne pourra vérifier ou réparer l'appareil retourné. • les propriétés chimiques et physiques du produit mesuré • une description précise de l'application pour laquelle il a été utilisé...

  • Page 67: Mise Au Rebut

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Suppression de défauts Mise au rebut Lors de la mise au rebut, il faut séparer les différents composants de l'appareil selon leurs matériaux. Historique du software Version de soft/vala- Révision Modifications documentation ble à...

  • Page 68: Caractéristiques Techniques

    Caractéristiques techniques Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Caractéristiques techniques Pour les caractéristiques techniques, se reporter à l'Information technique Cerabar S TI383P. → Voir aussi page 2, chapitre "Aperçu documentation". Annexe 10.1 Menu pour l'affichage local, ToF Tool, FieldCare et...
  • Page 69 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Annexe P01-PMx7xxxx-19-xx-xx-xx-003 Endress+Hauser...
  • Page 70 Annexe Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART P01-xxxxxxxx-19-xx-xx-xx-069 Endress+Hauser...
  • Page 71 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Annexe P01-PMx7xxxx-19-xx-xx-xx-005 Endress+Hauser...
  • Page 72 Annexe Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART P01-PMx7xxxx-19-xx-xx-xx-006 Endress+Hauser...
  • Page 73 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Annexe P01-PMx7xxxx-19-xx-xx-xx-007 Endress+Hauser...

  • Page 74: Matrice De Programmation Hart Commuwin Ii

    Annexe Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART 10.2 Matrice de programmation HART Commuwin II Remarque! Par le biais de ToF Tool, du terminal portable HART et de l'affichage local il est possible de représenter tous les paramètres (→ voir chapitre 10.1). Commuwin II indique seulement les paramètres représentés ci-dessous.

  • Page 75: Brevets

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Annexe 10.3 Brevets Le présent produit est protégé par au moins un des brevets mentionnés ci-dessous. D'autres brevets sont en cours de préparation. • US 5,836,063 A1 i EP 0 797 084 B1 •...
  • Page 76 Annexe Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Endress+Hauser...

  • Page 77: Index

    Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Index Index Affichage........22 Parafoudre.
  • Page 78 Cerabar S PMC71, PMP71/72/75 avec 4...20 mA HART Index Endress+Hauser...
  • Page 79 Declaration of Contamination Déclaration de décontamination Because of legal regulations and for the safety of our employees and operating equipment, we need the "declaration of contamination", with your signature, before your order can be handled. Please make absolutely sure to include it with the shipping documents, or - even better - attach it to the outside of the packaging.
  • Page 80 www.endress.com/worldwide BA271P/00/de/11.05 71009587 CCS/FM+SGML6.0 71009587...
