Mycom S
Endress+Hauser
6.4
Description des fonctions
6.4.1
Configuration 1 – paramètre mesuré
Dans ce menu, vous pouvez modifier les réglages de saisie de la valeur mesurée, comme par ex. le
mode de fonctionnement, le principe de mesure, le type d'électrode.
Excepté l'amortissement de la valeur mesurée, tous les réglages de ce menu ont déjà été réalisés lors
de la première mise en service dans le Quick Setup (voir page 25). Vous pouvez modifier les valeurs
sélectionnées dans ce menu.
Mesure de pH par conductivité différentielle (centrales électriques)
Dans le cas de transmetteurs pour deux cellules conductives, le pH peut être sélectionné comme
valeur caractéristique de circuits combinés. Il est déterminé à partir de la différence de conductivité
avant et après un échangeur de cations selon la directive VGB-R 450L de la Vereinigung der
Großkraftwerksbetreiber e.V., association des centrales électriques (annexe).
Domaine d'application :
Détermination du pH et de la conductivité cationique (conductivité acide) dans l'eau d'alimentation
de chaudière
1

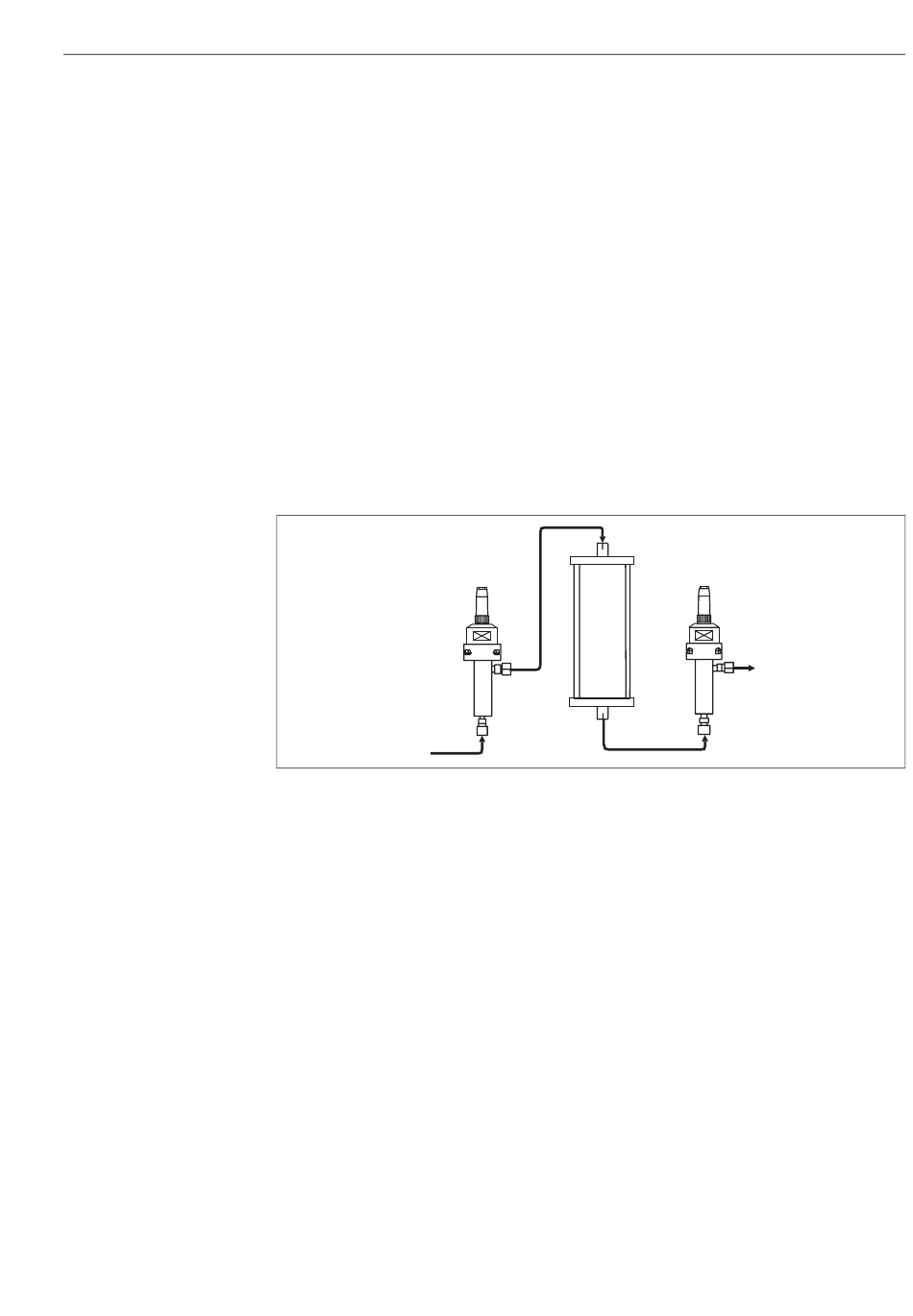

Fig. 15 :
Système de mesure pour la détermination du pH par conductivité différentielle
1
Produit du refroidisseur / réducteur de pression
2
Cellule de conductivité conductive (κ
Echangeur de cations (NaCl ➔ HCl)
3
4
Cellule de conductivité conductive (κ
5
Sortie
Méthode de calcul selon VGB-R 450L :
pH = 8,60 + log (κ
directe
avec
κ
(cellule sur V1) = conductivité avant l'échangeur de cations (conductivité directe) en
directe
μS/cm
κ
(cellule sur V2) = conductivité après l'échangeur de cations (conductivité acide) en μS/cm
acide
Conditions :
• La méthode selon VGB-R 450L suppose un fonctionnement basique du circuit d'eau
d'alimentation de chaudière (conditionnement avec NaOH ou NH
• Les impuretés sont principalement du NaCl (pratiquement pas de phosphates : < 0,5 mg/l)
• Pour un pH < 8, la concentration en impuretés doit être faible comparée à un agent basique.
2
3
, V1)
directe
, V2)
acide
- 1/3 κ
)
acide
6 Mise en service
4
5
C07-CLM153xx-05-06-00-xx-009.eps
).
3
31
