TTR200 TRANSMETTEUR DE TEMPERATURE, MONTAGE SUR RAILS | OI/TTR200-FR REV. C
ATEX - Zone 1 (0)
Identification : II 2 (1) G Ex [ia IIC Ga] ib IIC T6 Gb
Zone 0 ou 1
Zone Ex 1
A Capteur
B Convertisseur de mesure en
boîtier compatible IP 20

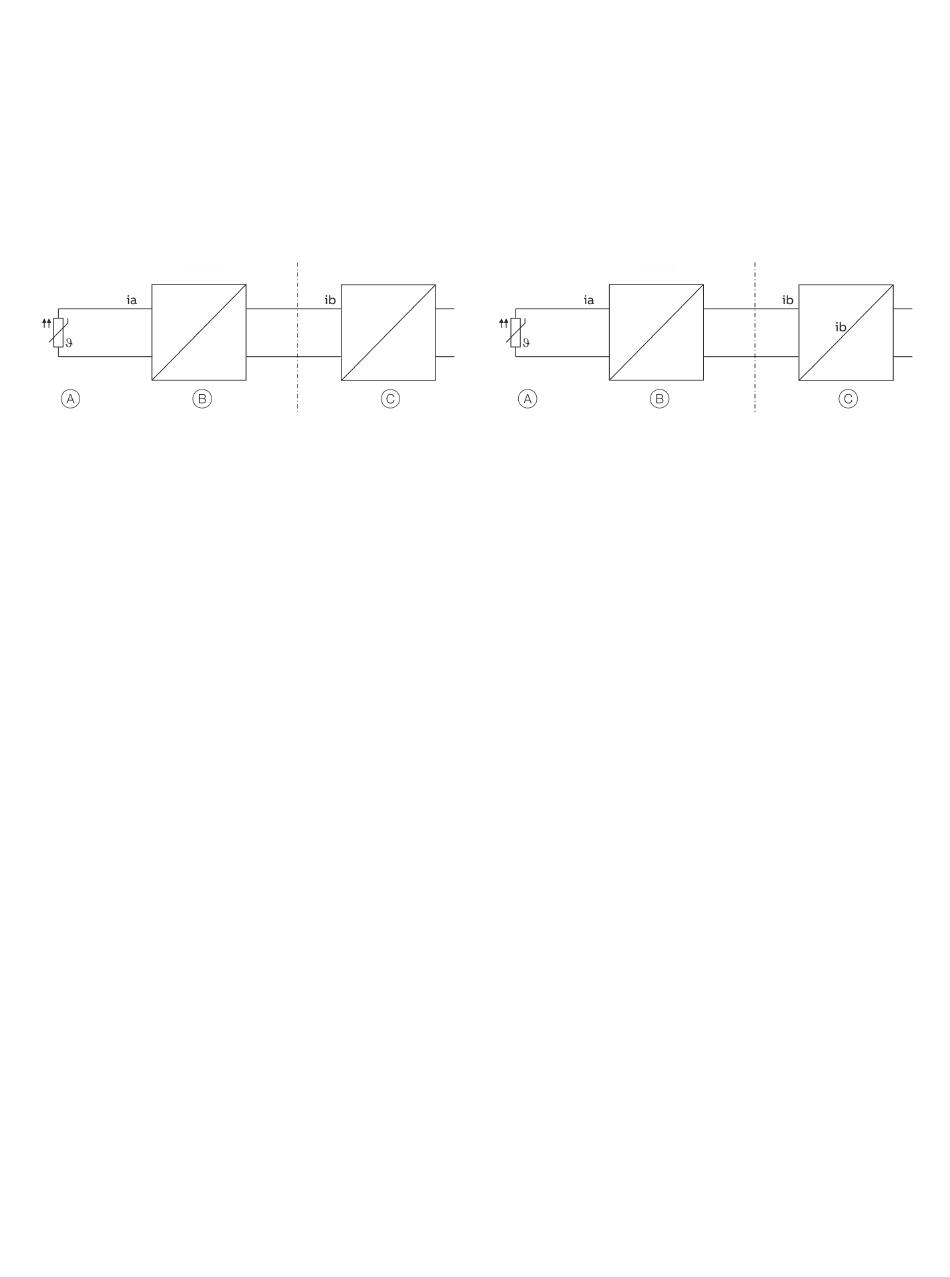

Figure 3: Interconnexion en ATEX - Zone 1 (0)
Veiller aux points suivants lors d'une interconnexion en
ATEX - zone 1 :
L'entrée du séparateur d'alimentation doit être réalisée
en Ex ib.
L'instrumentation du capteur par l'utilisateur doit être
effectuée conformément aux normes de protection
contre les explosions en vigueur.
Le capteur peut être situé en zone 1 ou en zone 0.
Lorsqu'il est utilisé en zone 1, veiller à éviter une charge
électrostatique inadmissible du convertisseur de mesure
de température (avertissements sur le produit).
Zone de sécurité
CSéparateur d'alimentation [Ex ib]
ATEX - Zone 1 (20)
Identification : II 2 G (1D) Ex [ia IIIC Da] ib IIC T6 Gb
Zone 20 ou 21
Zone Ex 1
A Capteur
B Convertisseur de mesure en
boîtier compatible IP 20
Figure 4: Interconnexion en ATEX - Zone 1 (20)
Veiller aux points suivants lors d'une interconnexion en
ATEX - Zone 1 (20) :
L'entrée du séparateur d'alimentation doit être réalisée
en Ex ib.
L'instrumentation du capteur par l'utilisateur doit être
effectuée conformément aux normes de protection
contre les explosions en vigueur.
Le capteur peut être situé en zone 20 ou en zone 21.
Lorsqu'il est utilisé en zone 1, veiller à éviter une charge
électrostatique inadmissible du convertisseur de mesure
de température (avertissements sur le produit).
Zone de sécurité
CSéparateur d'alimentation [Ex ib]
