TTR200 TRANSMETTEUR DE TEMPERATURE, MONTAGE SUR RAILS | OI/TTR200-FR REV. C
... 8 Raccordements électriques
... Données électriques des entrées et sorties
Sortie – HART®
Remarque
Le protocole HART® n'étant pas sécurisé (en terme de
cybersécurité/sécurité informatique), son utilisation prévue doit
être évaluée avant toute mise en œuvre pour s'assurer de son
adéquation.
Comportement de transmission
•
Température linéaire
•
Résistance linéaire
•
Tension linéaire
Signal de sortie
•
Configurable 4 à 20 mA (standard)
•
Configurable 20 à 4 mA
(Plage de crête : 3,8 à 20,5 mA selon NE 43)
Mode de simulation
3,5 à 23,6 mA
Consommation propre
< 3,5 mA
Courant de sortie maximal
23,6 mA
Signal de courant de défaut configurable
•
Écrêtage 22 mA (20,0 à 23,6 mA)
•
Sous-excitation 3,6 mA (3,5 à 4,0 mA)
Alimentation
Technologie à deux fils, protection contre les inversions de
polarité ; fils d'alimentation = fils de signalisation
Remarque
Les calculs suivants sont valables pour les applications
standards. Prendre en compte, le cas échéant, un courant
maximal plus élevé.
Tension d'alimentation
Ne convient pas à une application Ex :
U
= 11 à 42 V DC
S
Applications Ex :
U
= 11 à 30 V DC
S
Ondulation résiduelle maximale admissible de la tension
d'alimentation
Pendant la communication, elle correspond à la spécification
HART® FSK « Physical Layer ».
Détection de sous-tension au niveau du convertisseur de
mesure
Si la tension de la borne au niveau du convertisseur de mesure
passe en dessous des 10 V, l'intensité de sortie est alors de I
3,6 mA.

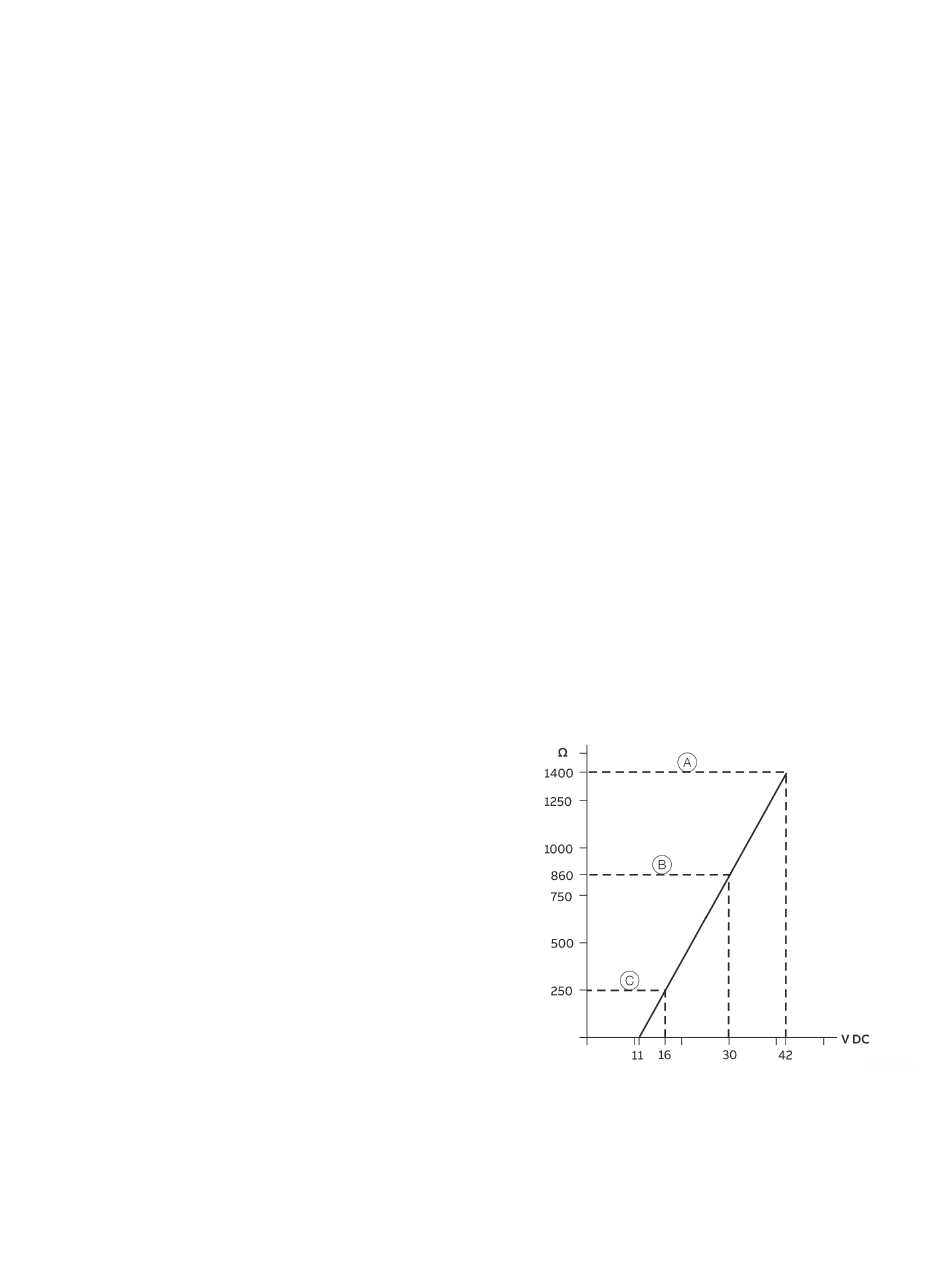

Charge maximale
R
= (U
− 11 V) / 0,022 A
B
S
A TTR200
B TTR200 Dans les applications Ex
C Résistance de communication HART® (R
Figure 11 : Charge maximale en fonction de la tension d'alimentation
Puissance absorbée maximale
•
P = U
× 0,022 A
s
•
Exemple : U
= 24 V P
s
max
)
B
= 0,528 W
≤
a
