Vérification de la sécurité intrinsèque
Si les convertisseurs de mesure fonctionnent dans le circuit de
sécurité intrinsèque, il convient de procéder à une justification
de la sécurité intrinsèque de l'interconnexion conformément aux
normes IEC/EN 60079-14 et IEC/EN 60079-25.
Le séparateur d'alimentation / les entrées DCS doivent disposer
de raccordements d'entrée avec un niveau de sécurité
intrinsèque adéquat afin d'éviter toute mise en danger
(formation d'étincelles).
Afin de s'assurer que la sécurité intrinsèque est suffisante, les
valeurs limites électriques des certificats d'examen pour les
équipements de production (appareils) doivent être vérifiées,
notamment les valeurs de capacité et d'inductance des
conduites.
La preuve de la sécurité intrinsèque est établie lorsque les
conditions suivantes sont réunies par comparaison avec les
valeurs limites de l'équipement de production :
Transmetteur
(matériel électrique à sécurité
intrinsèque)
L
+ L
(câble) ≤ L
i
c
C
+ C
(câble) ≤ C
i
c
Champ (zone ex)
A Transmetteur

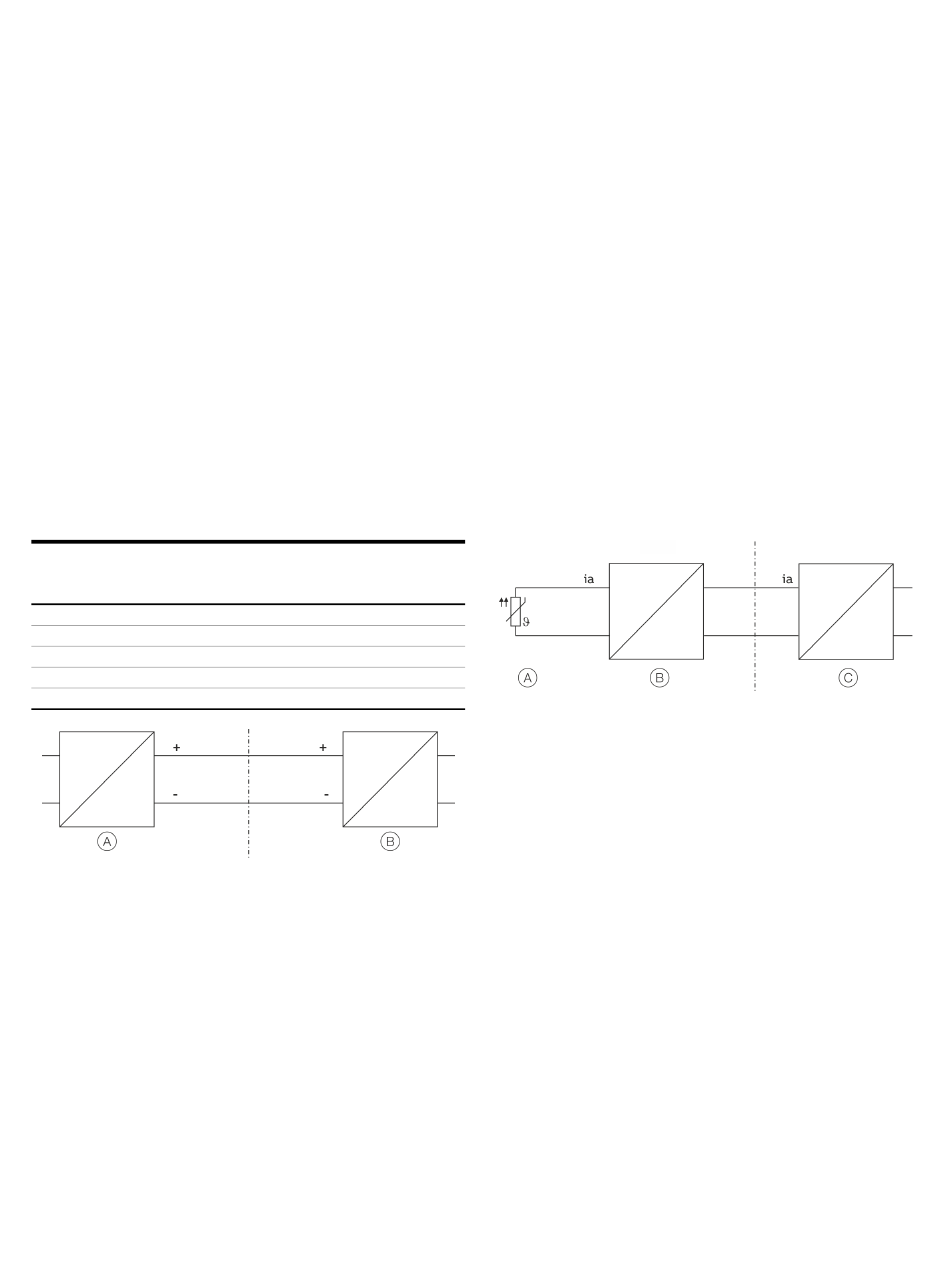

Figure 1 : Certificat de sécurité intrinsèque
Séparateur d'alimentation / Entrée
(équipement de production annexe)
U
≥ U
i
o
I
≥ I
i
o
P
≥ P
i
o
o
o
Attente (zone de sécurité)
B Séparateur
d'alimentation / entrée PLS,
coupleur de segment
Installation en zone à risque d'explosion
L'installation du convertisseur de mesure peut être effectuée
dans de nombreux secteurs industriels.
Les équipements potentiellement explosifs sont répartis en
zones. C'est pourquoi différentes instrumentations sont
également nécessaires. Tenir compte des certificats et
réglementations locales spécifiques.
Remarque
Les caractéristiques techniques Ex pertinentes sont indiquées
dans les certificats d'examen et les certificats en vigueur.
ATEX - Zone 0
Identification : II 1 G Ex ia IIC T6 Ga
Zone Ex 0
DCS
A Capteur
B Convertisseur de mesure en
boîtier compatible IP 20
Figure 2: Interconnexion en ATEX - Zone 0
Veiller aux points suivants lors d'une interconnexion en ATEX -
zone 0 :
L'entrée du séparateur d'alimentation doit être réalisée
en « Ex ia ».
Lorsqu'il est utilisé en zone 0, il convient de s'assurer
qu'une charge électrostatique inadmissible du
convertisseur de mesure est empêchée (avertissements
sur le produit).
L'instrumentation du capteur par l'utilisateur doit être
effectuée conformément aux normes de protection
contre les explosions en vigueur.
Remarque
Lors de l'utilisation du transmetteur en zone 0 (EPL Ga), la
compatibilité des matériaux de l'appareil avec l'atmosphère
ambiante doit être assurée.
Matériau de scellement utilisé pour le convertisseur de mesure :
Polyuréthane (PUR), WEVO PU-417
Zone de sécurité
C Séparateur d'alimentation [Ex ia]
