Chute de tension sur le câble de signaux
Tenir compte de la chute de tension sur le câble de signaux lors
du raccordement des appareils. La tension d'alimentation
minimale au niveau du convertisseur de mesure ne doit pas être
dépassée.
A Transmetteur

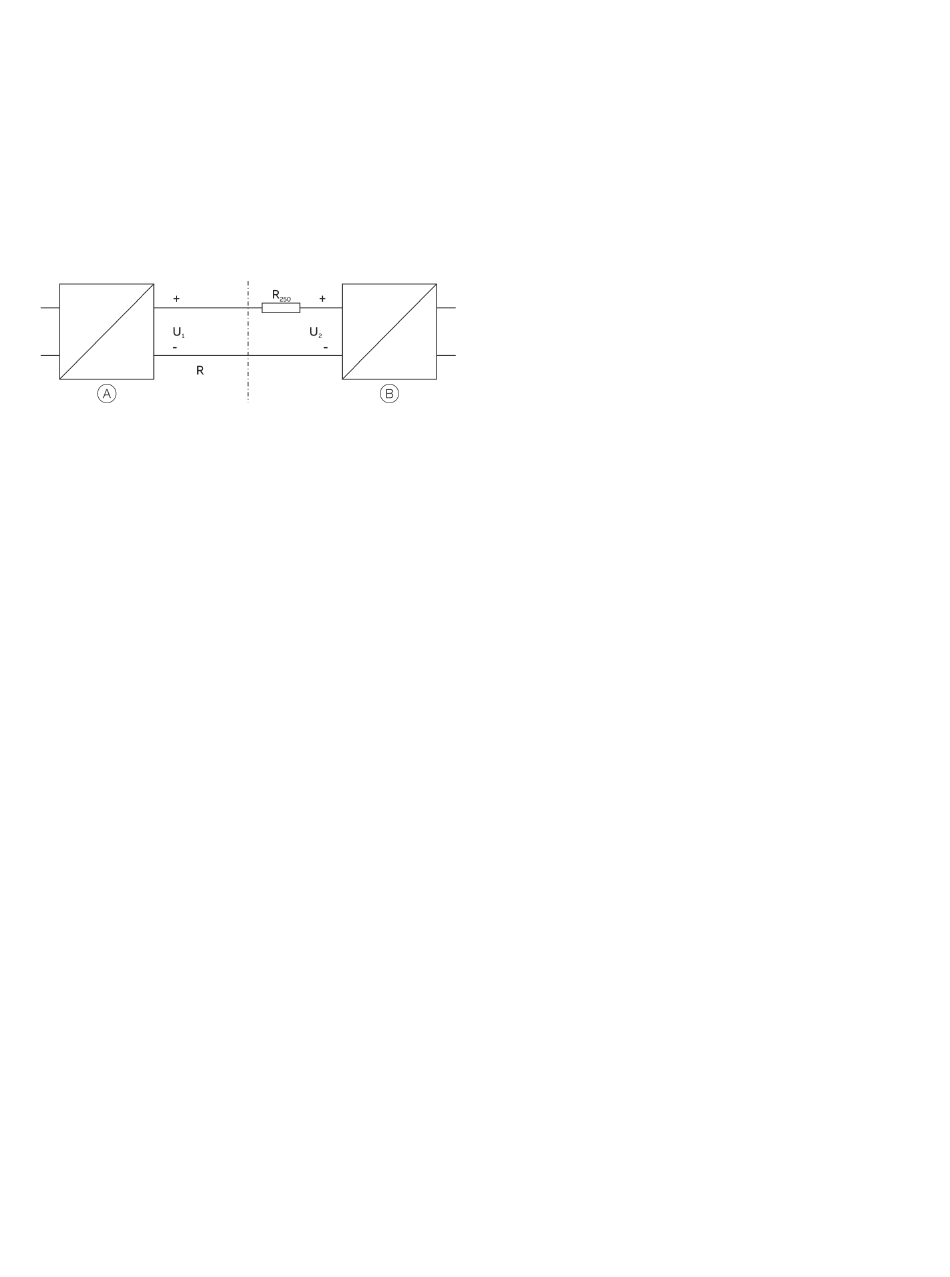

Figure 12: Résistance de charge HART
U
:
Tension d'alimentation minimale au niveau du
1min
convertisseur de mesure
U
:
Tension d'alimentation minimale du séparateur
2min
d'alimentation /
Entrée DCS
R :
Résistance entre convertisseur de mesure et séparateur
d'alimentation
R
:
Résistance (250 Ω) pour fonctionnalité HART
250
Utilisation standard avec la fonctionnalité 4 à 20 mA
Observer la condition suivante lors du raccordement :
U
≤ U
- 22 mA × R
1min
2min
Utilisation standard avec la fonctionnalité HART
En insérant la résistance R
250
U
augmente : U
≤ U
2min
1min
2min
Pour utiliser la fonctionnalité HART, le séparateur d'alimentation
et les cartes d'entrée du DCS doivent être utilisés avec une
identification HART. Si cela est impossible, une résistance
≥ 250 Ω (< 1100 Ω) doit être introduite dans l'interconnexion.
Le câble de signaux peut être utilisé avec ou sans mise à la terre.
En cas de mise à la terre (côté négatif), il convient de veiller à ce
qu'un seul côté du raccordement soit relié à la compensation de
potentiel.
B Séparateur
d'alimentation / entrée PLS,
coupleur de segment
la tension d'alimentation minimum
- 22 mA × (R + R
)
250

9 Mise en service

Généralités
Le convertisseur de mesure, si la commande l'exige, est prêt à
fonctionner après le montage et l'installation des connexions.
Les paramètres sont réglés en usine.
Contrôler la bonne fixation des câbles branchés. La
fonctionnalité complète n'est possible que si tous les câbles
sont fermement raccordés.
Contrôles avant la mise en service
Avant la mise en service de l'appareil, les points suivants doivent
être vérifiés :
Le câblage correspond aux indications du
Raccordements électriques à la page 11.
Les conditions ambiantes doivent correspondre aux
indications de la plaque signalétique et de la fiche
technique.

Communication

Remarque
Le protocole HART® n'étant pas sécurisé (en terme de
cybersécurité/sécurité informatique), son utilisation prévue doit
être évaluée avant toute mise en œuvre pour s'assurer de son
adéquation.
La communication avec le transmetteur s'effectue par protocole
HART. Le signal de communication est modulé sur les deux fils
du câble de signal conformément à la spécification HART FSK
« Physical Layer ».
Le raccordement électrique s'effectue sur les bornes de
raccordement + et − du transmetteur ou sur le câble
d'alimentation de l'installation industrielle. Procédure
avantageuse, car avec l'alimentation de l'installation industrielle,
il est possible de configurer le transmetteur à distance.
21
