Climma COMPACT QUATTRO Mode D'emploi page 6

CONDIZIONATORI

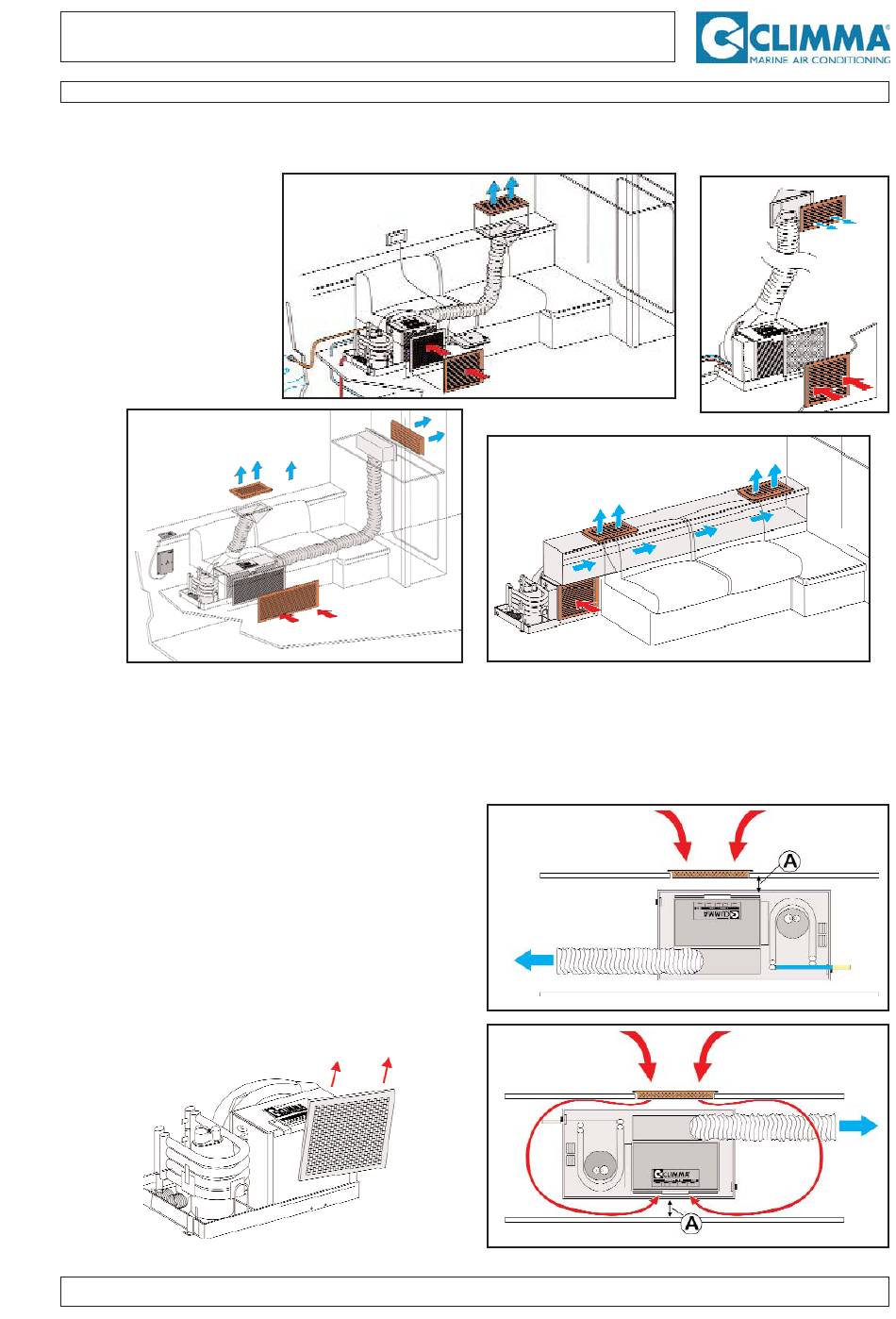

3.3 - PLACEMENT
A.- L'unité a été pro-
jétée pour aspirer l'air
ambiant. Il faut donc
l'installer dans le
milieu à climatiser
(seulement l'unité
aérante pour modèles
SPLIT).
B.- Il faut canaliser l'air climatisé (poussé du ventilateur) vers une ou plusieurs grilles au moyen de
conduites flexibles ou de canaux dans la structure de l'embarcation. Ils doivent être isolés et de
section appropriée.
C - Le groupe échangeur aspire l'air ambiant. Le
côté du filtre ne doit pas nécessairement être aligné
avec la grille d'aspiration (comme indiqué dans le
dessin 1.6). Il peut avoir aussi une autre position
(comme indiqué dans le dessin 2.6). Au contraire,
l'air doit absolument circuler.
La solution indiquée dans le dessin 2.6 est la
meilleure: en effet, elle permet un meilleur isolement
acoustique du groupe.
L'air doit parcourir le bout le plus court possible.
pag. 6
Modelli COMPACT e SPLIT - QUAT T R O
3 INSTALLATION D E S C O M P O S A N T S
Vista dall'alto
Dis. 1.6
Dis. 2.6
Vista dall'alto
