Modelli COMPACT e SPLIT - QUAT T R O

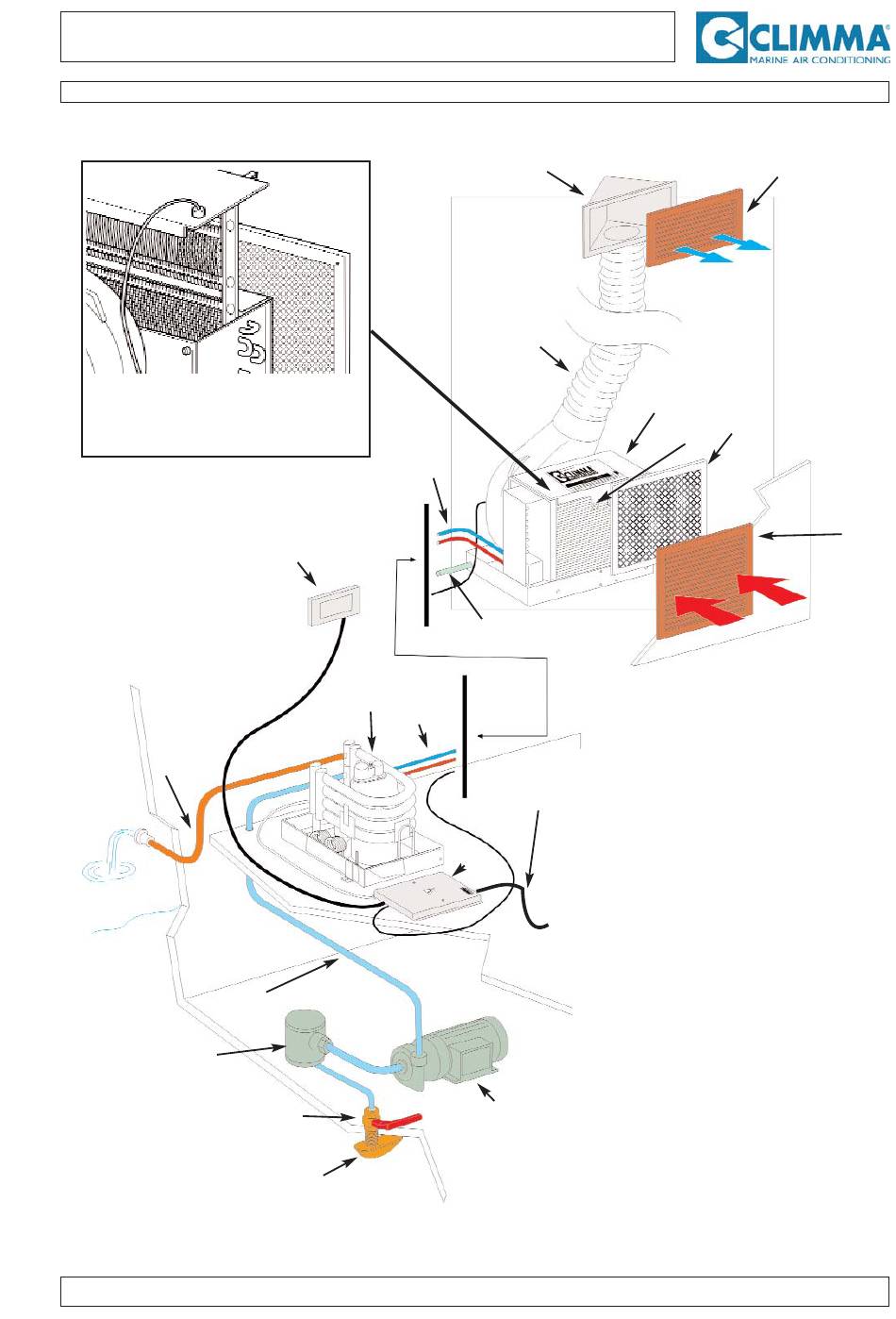

2.2 SchØma d installation du climatiseur Split avec EV
03
08
02
03
15
17
10
09
12
01) Échangeur EV
02) Compresseur Split
05
03) Conduites de connexion du
réfrigérant
04) Boîte électrique
04
05) Alimentation électrique
06) Grille d'aspiration air
07) Filtre d'air
08) Panneau de contrôle
09) Conduite flexible isolée
10) Plenum d'aspiration air
11) Grille d'envoi air
12) Conduites d'écoulement condensa-
tion
13) Conduites d'envoi eau de mer
14) Pompe eau de mer
15) Vanne d'aspiration eau de mer
16) Filtre eau de mer
14
17) Aspiration eau de mer
18) Bulbe thermostat
19) Climatiseur
20) Conduites d'écoulement eau de mer
