CONDIZIONATORI
6.6.1 - MESURAGE DE L'ENVOI D'AIR
Pour exécuter le mesurage, suivre les indications suivantes:
1.- Il faut mesurer la grille d'aspiration, sauf le cadre pour obtenir la surface nette en mètres carrés.
2.- Il faut exécuter des reliefs de vitesse de l'air sur de différents points de la grille.
3.- Il faut additioner les vitesses obtenues et les diviser pour le nombre des reliefs exécutés pour obtenir la
vitesse moyenne de l'air en m/sec ou m/min selon l'instrument utilisé.
4.- Pour obtenir le volume d'air circulant dans le système, il faut appliquer une des formules suivantes:
Q = SxVx3600
Q = SxVx60
Où:
Q
= mc/h d'air climatisé
S
= surface en mètres carrés de la grille sauf le cadre
V
= vitesse de l'air en m/min ou m/sec
3600 = à utiliser avec la vitesse en m/sec
60
= à utiliser avec la vitesse en m/min

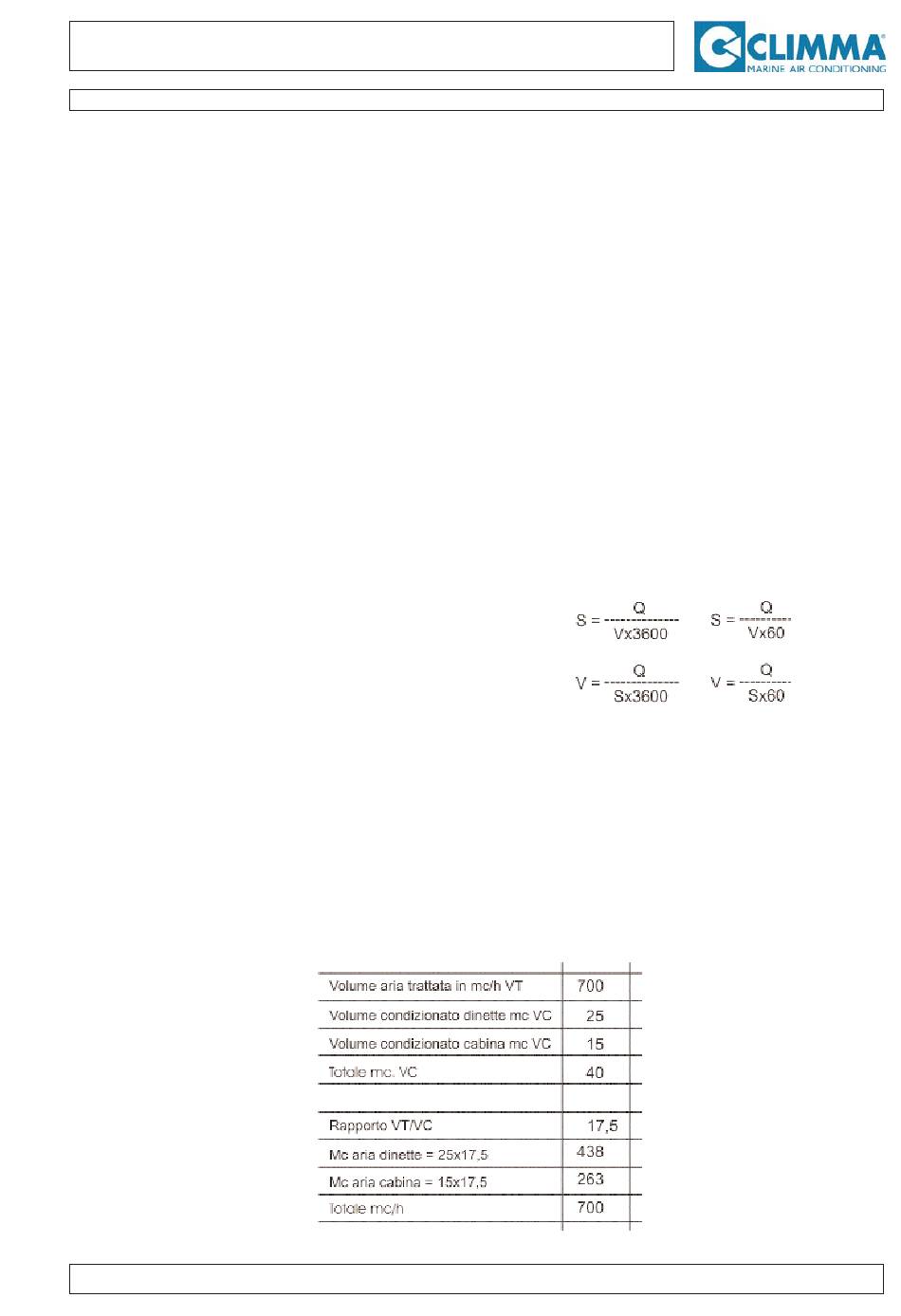

De cettes formules, il est possible de déduire les suivantes:
Le volume en mètres cubes/h obtenu doit être comparé avec la valeur indiquée dans le tableau des données
techniques. Indicativement si le volume d'air est inférieur du 15-20% aux volumes indiqués dans le tableau, il
est acceptable. Si le volume d?air est supérieure, il n'est pas acceptable.Exécuter le mesurage sur les grilles
d'envoi, ça sert pour le balancement en cas de plusieurs grilles d'envoi et comme comparaison avec la grille
d'aspiration. Pour climatiser deux ou plusieurs milieux, il faut évaluer le volume d'air à introduire. Pour calculer
cette valeur, il faut savoir la charge de chaleur sensible de chaque milieu.Comme telle donnée n'est pas
disponible, on peut diviser le volume d'air obtenu du mesurage précédamment décrit par les mètres cubes
totales climatisés. Il faut ensuite multiplier ce rapport par les volumes de chaque milieu pour obtenir approxi-
mativement le volume d'air climatisé à introduire.
Example:
pag. 29
Modelli COMPACT e SPLIT QUAT T R O
6 CONTR LE DU BON FONCTIONNEMENT
