CONDIZIONATORI

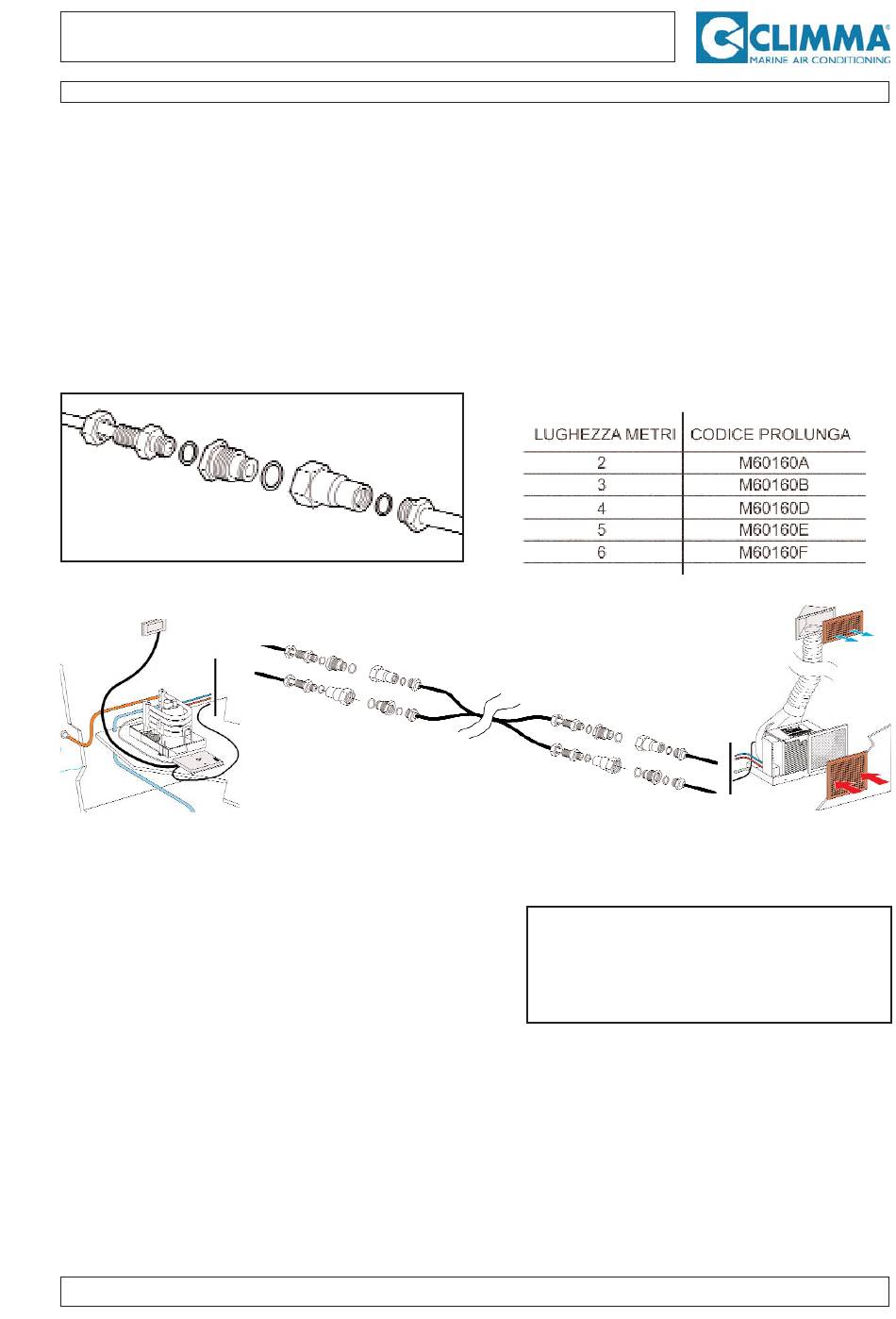

3.16- TUBES DE GAZ PRECHARGÉS AU MOYEN DES BRANCHEMENTS RAPIDES
(seulement pour modèles SPLIT)
Les climatiseurs SPLIT QUATTRO sont formés du groupe compresseur et de l'évaporateur.
Les modèles SPLIT 4 QUATTRO et SPLIT 8 QUATTRO sont préchargés avec R134A et doués de branche-
ments rapides.
Le gaz réfrigérant circule entre les deux à travers des tubes en cuivre préchargés, fournis de branchements
rapides pour les connexions.
Le tube standard relié à l'évaporateur est 70 cm long. Pour éloigner les deux unités, il y a des rallonges de
différentes longeurs. Pour exécuter la connexion, il faut respecter les indications sur les étiquettes des bornes
"Côté compresseur" et "Côté évaporateur", selon le schéma ci-dessous.
Manier les tubes en prêtant beaucoup d'attention pour éviter des ruptures causées par utilissation incorrecte.
Le rayon minimal de courbement est de 50 mm.
3.17 - TUBES DE CONNEXION
Sauf les modèles SPLIT 4 QUATTRO et SPLIT 8
QUATTRO, tous les autres de la série SPLIT QUAT-
TRO ne sont pas préchargés. Comme la connexion
entre les deux unités est du type "FLARE", il faut
appeler le personnel d'assistance pour exécuter le
vide et la chargede l'installation.
Pour la section des tubes d'envoi et d'aspiration, il faut respecter scrupuleusement les indications concernant
chaque groupe SPLIT QUATTRO.
pag. 15
Modelli COMPACT e SPLIT - QUAT T R O
3.INSTALLATION D E S C O M P O S A N T S
SECTIONS DE S TUBES D'ENVOI ET D'ASPIRATION
Le matériel pour exécuter cette opération n'est pas fourni par
VECO S.p.a. mais par l'installateur.
L'évasure de la prise ne doit présenter ni défauts ni imper-
fections. La longeur des parois de l'évasure doit être la
même.
www.climma.it
