CONDIZIONATORI

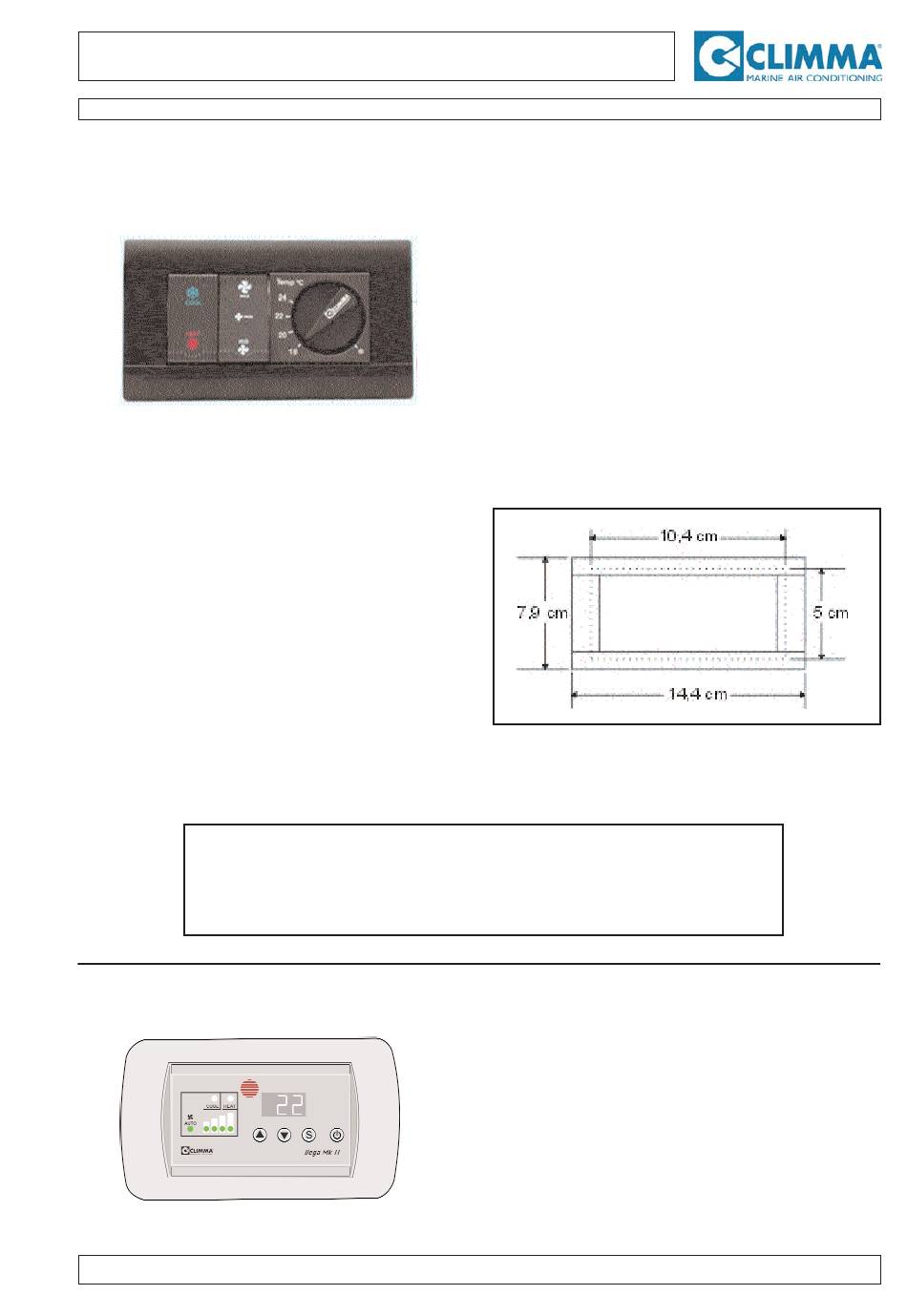

3.14- PANNEAU DE CONTRÔLE mécanique
Au moyen du panneau de contrôle, il est possible de sélectionner et contrôler les fonctions suivantes:
2.11.A - MISE E N PLACE
La position choisie doit permettre de connecter le
panneau à la boîte de contrôle au moyen du câble
de 3 m fourni et d'installer le bulbe du thermostat
sur l'échangeur de l'unité. En cas particuliers, il est
possible d'installer le bulbe pas direc tement sur
l'échangeur mais dans le milieu dans une bonne
position pour le contrôle de la température. Pour la
fixation du bulbe à la paroi on peut utiliser la plaque
faite exprès.
2.11.B.- PLAQUE INTERCHANGEABLE
La plaque standard est de couleur noire.
2.11.C - FIXATION
Le panneau doit être installé à encaissement. Il faut
donc le percer, comme indiqué dans le panneau à
droite:
IMPORTANT:
installé, la partie postérieure ne doit pas être accessible. Il y a ausssi un couvercle de
protection (Cod. M69330) optionnel pour installations, mais la partie postérieure du
panneau reste accessible et doc, en puissance, dangereux.
3.15- PANNEAU DE CONTRÔLE DIGITAL
pag. 14
Modelli COMPACT e SPLIT - QUAT T R O
3 INSTALLATION DES COMPOSANTS
Dans le panneau il y a de la baisse tension. Toutefois, après l'avoir
Pour les caractéristiques techniques et les instructions d'in-
stallation, il faut se référer au manuel VEGA MKII
A52000).
A.- Allumage et extinction:
CLIMATISATION ESTIVALE : pousser le bouton "COOL"
avec l'étoile de glace.
CHAUFFAGE HIBERNALE : pousser le bouton "HEAT" avec
le soleil de couleur orangée.
Extinction: boutons "COOL" et "HEAT" en position centrale.
B.- Sélection - Réglage de la température au moyen du ther-
mostat (TEMP). Le thermostat est doué d'un capillaire de 3 m
qui se termine avec un bulbe. Le bulbe doit capté l'air aspiré
(il ne doit pas toucher les ailettes de l'échangeur).
C.- Réglage de la vitesse du ventilateur au moyen d'un
sélecteur à trois positions. N.B.: La vitesse minimale est
possible en poussant en même temps les boutons de vitesse
minimale et moyenne.
VEGA MKII optionnel
(cod
www.climma.it
