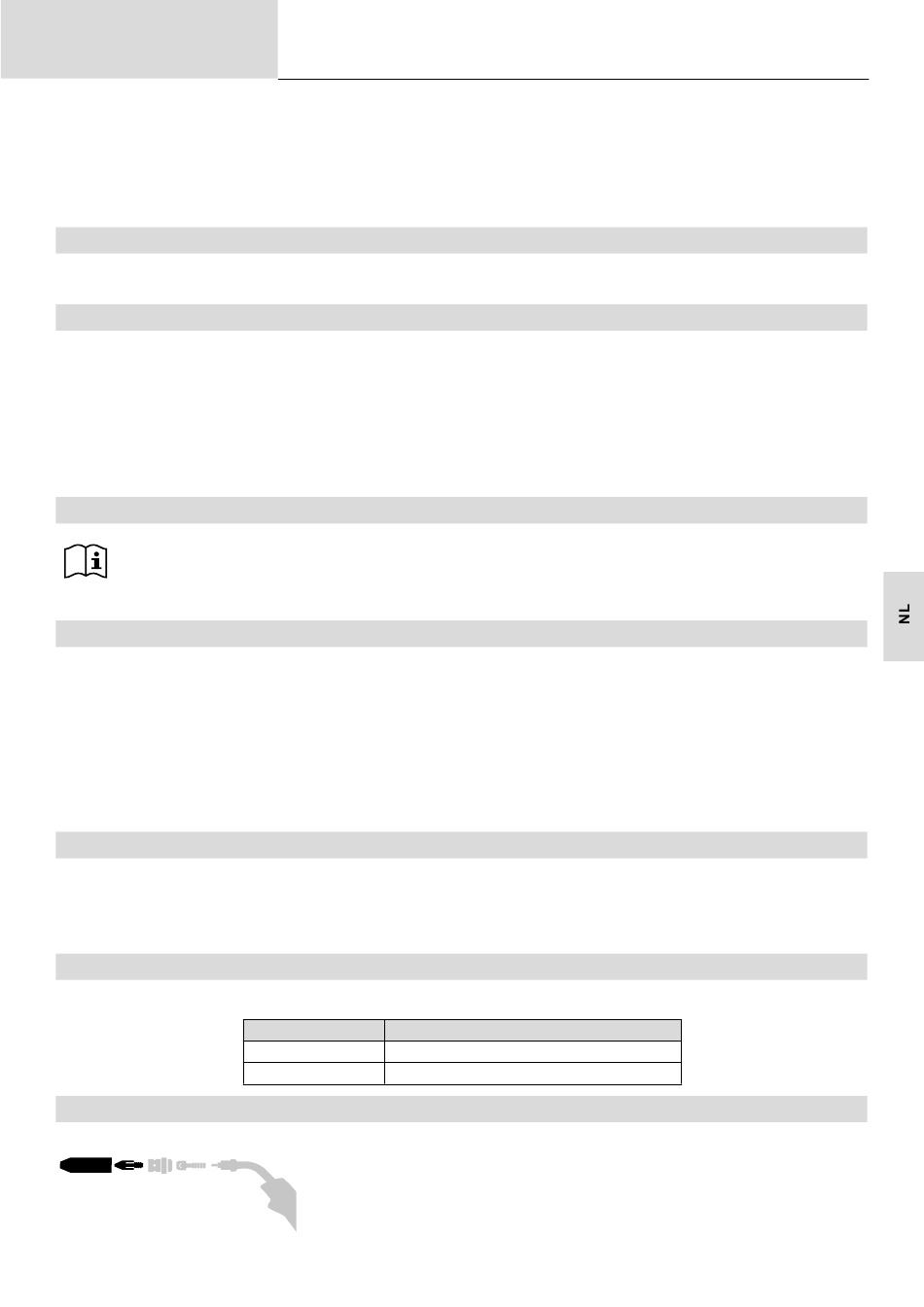

Gebruikershandleiding
INSTALLATIE - GEBRUIK VAN HET APPARAAT
Alleen ervaren en door de fabrikant gekwalificeerd personeel mag de installatie uitvoeren. Verzekert u zich ervan dat de generator tijdens het
installeren niet op het stroomnetwerk aangesloten is. Seriële en parallelle generator-verbindingen zijn verboden. Om de optimale las-omstandigheden
te creëren wordt aanbevolen om de laskabels te gebruiken die worden meegeleverd met het apparaat.
OMSCHRIJVING
De CARPULSE is een « synergetisch » semi-automatisch lasapparaat voor MIG / MAG lassen. Het apparaat is geschikt voor het lassen van staal,
rvs, aluminium en voor hardsolderen. De instelling is snel en eenvoudig dankzij de integrale « synergetische » module.
BESCHRIJVING VAN HET MATERIAAL (I)
1- Wartel (netsnoer)
2- Omkeerschakelaar Aan/Uit
3- Aansluiting gas T1
4- Aansluiting gas T2
5- Aansluiting gas T3
6- Flessehouder
7- Spoelhouder 1, 2 en 3
8- Draadaanvoersysteem
INTERFACE HUMAN - MACHINE (IHM)
Lees de handleiding voor het gebruik van de bediening (MMI), die deel uitmaakt van de complete handleiding van het materiaal.
MMI
ELEKTRISCHE VOEDING - OPSTARTEN
• Het 230 V model wordt geleverd met een 16A elektrische aansluiting type CEE7/7 en moet worden aangesloten op een 230V (50 - 60 Hz) enkelfase
elektrische installatie, met drie kabels met geaarde stekker.
• Het 208/240 V model wordt geleverd zonder aansluiting, en mag alleen worden gebruikt in combinatie met een 208-240V (50-60 Hz) enkelfase
elektrische installatie, met drie kabels met geaarde stekker.
Het werkelijke stroomverbruik (l1eff) bij optimaal gebruik staat aangegeven op het apparaat. Controleer of de stroomvoorziening en zijn beveiligingen
(netzekering en/of hoofdschakelaar) compatibel zijn met de elektrische stroom die nodig is voor gebruik. In sommige landen kan het nodig zijn om de
elektrische aansluiting aan te passen om het toestel optimaal te kunnen gebruiken.
• De vermogensbron is geschikt om te functioneren met een elektrische spanning van 230V -20% +15%. De stroombron schakelt over op beveiliging
wanneer de voedingsspanning lager is dan 185 Veff of hoger dan 265 Veff. (er verschijnt een standaardcode op het beeldscherm).
• Het opstarten van het apparaat gebeurt door de aan/uitschakelaar (2 - FIG 1) op positie I te zetten. Het uitschakelen gebeurt door de schakelaar op
0 te zetten. Let op! Nooit de stroomvoorziening afsluiten wanneer het apparaat oplaadt.
AANSLUITEN OP EEN STROOMGENERATOR
Het apparaat kan functioneren met hulp-generatoren, mits de hulpstroom aan de volgende eisen voldoet :
- De spanning moet wisselspanning zijn, de effectieve waarde moet 230 V -20% +15% zijn, en de piekspanning moet lager zijn dan 400 V.
- De frequentie moet tussen de 50 en 60 Hz liggen.
Het is absoluut noodzakelijk om deze voorwaarden te controleren, omdat veel generatoren hoge spanningspieken produceren die het materiaal
kunnen beschadigen.
GEBRUIK VAN VERLENGSNOEREN
Alle gebruikte verlengsnoeren moeten de voor het apparaat geschikte lengte en kabelsectie hebben. Gebruik een verlengsnoer dat voldoet aan de
nationale regelgeving.
INSTALLEREN VAN DE SPOEL
a b
Vertaling van de originele handleiding
Ingangsspanning Doorsnede van het verlengsnoer (<45m)
230 V
208/240 V
- Verwijder de nozzle (a) en de contact-buis van uw MIG/MAG toorts.
9- Omkeerschakelaar zuiveren gas en draad-toevoer
10- USB aansluiting
11- IHM
12- Aansluiting Push Pull (PP)
13- Aansluiting Texas (-)
14- Aansluiting Euro T1
15- Aansluiting Euro T2
16- Aansluiting Euro T3
2.5 mm²
4 mm (AWG 12)
2
CARPULSE M1 - M2 - M3
