Pose Du Carénage De Soubassement - Toro Multi-Pro 5800-D Manuel De L'utilisateur

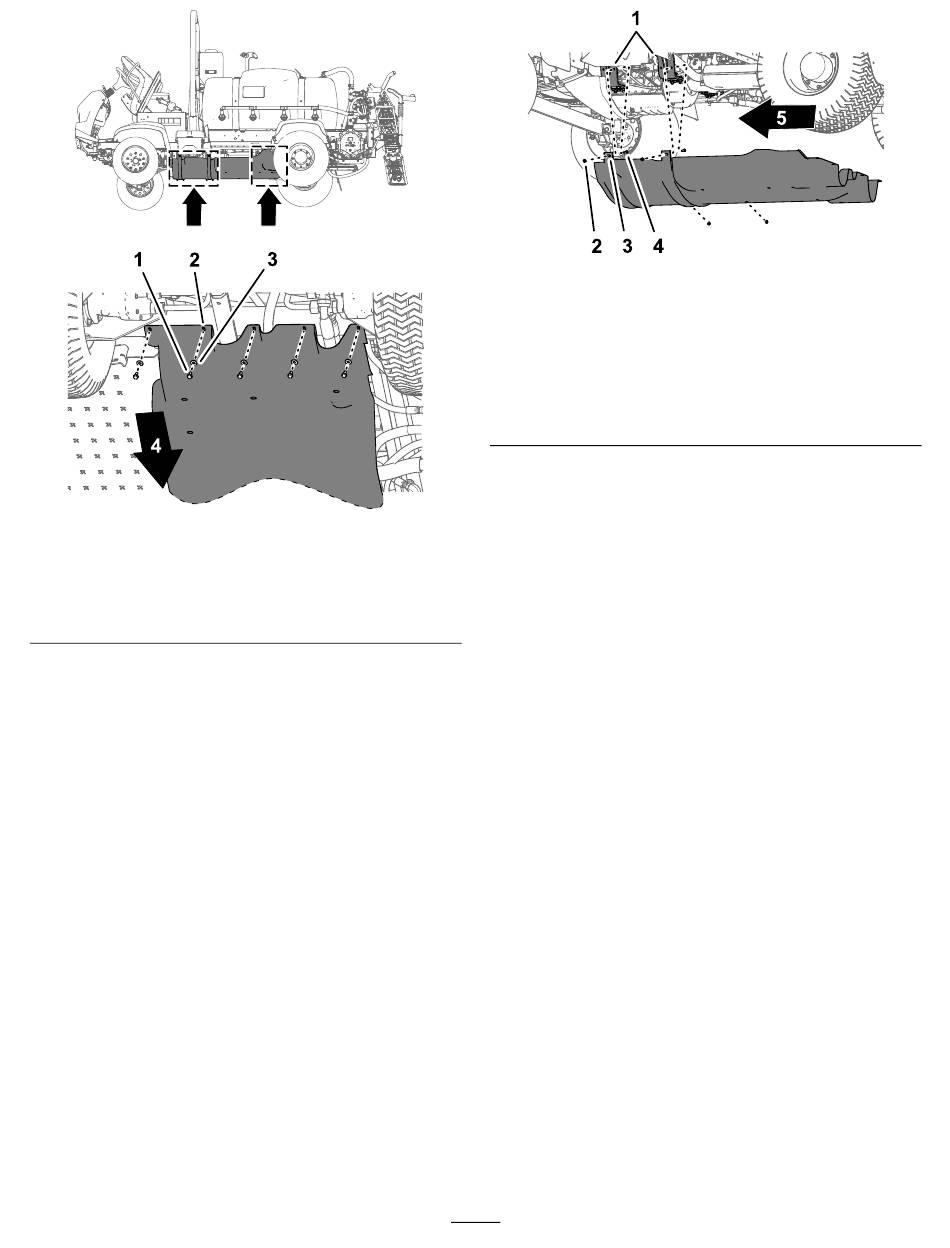

Figure 58
1. Boulons à embase
(5/16" x ⅞")
2. Carénage de
soubassement
2. Retirez les 4 contre-écrous à embase (5/16")
des boulons et le boulon de carrosserie qui
fixent les languettes de montage du carénage
de soubassement aux supports du moteur de
la machine (Figure
Remarque:
Ne retirez pas les boulons de
la machine. Conservez les contre-écrous à
embase pour la pose à l'opération
carénage de soubassement (page
3. Rondelles (5/16")
4. Avant de la machine
59).
3 de Pose du
54).
g189584
1. Support du moteur
2. Boulon – montré pour plus
de clarté ; ne pas le retirer
3. Languettes de
montage (carénage de
soubassement)
3. Dégagez les languettes de montage des
boulons qui fixent le carénage de soubassement
aux supports du moteur.
g189585
4. Déposez le carénage de soubassement de la
machine
Pose du carénage de
soubassement
1. Alignez le carénage de soubassement sur le
châssis inférieur de la machine ; voir
sous Dépose du carénage de soubassement
(page 53).
2. Engagez les languettes de montage du
carénage de soubassement sur les boulons et
le boulon de carrosserie des supports du moteur
de la machine ; voir
carénage de soubassement (page
3. Fixez le carénage de soubassement aux
supports du moteur et aux boulons
l'aide des 4 contre-écrous à embase (5/16") que
vous avez retirés à l'opération
carénage de soubassement (page
4. Alignez les trous dans la partie arrière du
carénage de soubassement et les trous dans
le châssis ; voir
carénage de soubassement (page
5. Fixez la partie arrière du carénage de
soubassement au châssis
des 5 boulons à embase (5/16" x ⅞") et des
5 rondelles (5/16") que vous avez retirés
à l'opération
soubassement (page
54
Figure 59
4. Contre-écrous à embase
(5/16")
5. Avant de la machine
(Figure 58 et Figure 59).
Figure 59 sous
2
Figure 58 sous
(Figure
1 de Dépose du carénage de
53).
g189583
Figure 59
Dépose du
53).
(Figure 59) à
de Dépose du
53).
Dépose du
53).
58) à l'aide
