Système de ramassage entraîné. tondeuse autoportée à rayon de braquage zéro
Table des Matières

Publicité

Liens rapides

Enregistrez votre produit à www.Toro.com.
Traduction du texte d'origine (FR)

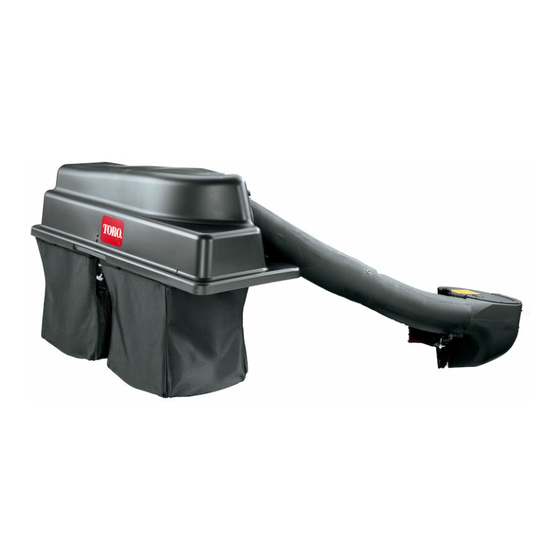

Système de ramassage entraîné
Tondeuse autoportée à rayon de braquage
zéro TITAN
®
MAX
N° de modèle 79347—N° de série 400000000 et suivants
Form No. 3442-646 Rev A
*3442-646*

Publicité

Table des Matières
loading

Sommaire des Matières pour Toro TITAN MAX

  • Page 1 Form No. 3442-646 Rev A Système de ramassage entraîné Tondeuse autoportée à rayon de braquage zéro TITAN ® N° de modèle 79347—N° de série 400000000 et suivants *3442-646* Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
  • Page 2: Table Des Matières

    1. Symbole de sécurité dépositaire-réparateur ou le service client Toro agréé. Figure 1 indique l'emplacement des numéros de modèle et de série du produit. Inscrivez les numéros dans l'espace réservé...
  • Page 3: Sécurité

    Sécurité 10 Montage du renfort transversal ....15 11 Montage du pivot.......... 16 12 Montage de la tige de maintien..... 17 • Familiarisez-vous avec le maniement correct du 13 Assemblage du capot ........17 matériel, les commandes et les symboles de 14 Pose du capot..........
  • Page 4: Autocollants De Sécurité Et D'instruction

    • Ne laissez pas d'herbe dans le bac à herbe qui risque de vous exposer à des pièces mobiles pendant des périodes prolongées. ou de projeter des objets. Contrôlez fréquemment l'état de ces éléments et remplacez-les au besoin • Les composants du bac à herbe s'usent, se par des pièces recommandées par le constructeur.
  • Page 5 decal106-5517 106-5517 1. Attention – ne touchez pas la surface chaude. decal126-4662 126-4662 1. Attention – lisez le Manuel de l'utilisateur pour connaître le nombre correct de masses d'équilibrage à utiliser. 2. Perte de motricité et de contrôle de la direction ou réduction de la stabilité...
  • Page 6: Mise En Service

    Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation – Aucune pièce requise Préparation de la machine. Masse Plaque de passage Plaque Montage des masses. Plaque à languettes Boulon (⅜...
  • Page 7: Préparation De La Machine

    Procédure Description Qté Utilisation Montage des bacs. Protection d'attelage Montage de la protection d'attelage. Tube supérieur Vis (¼ x ¾ po) Rondelle (¼ po) Montez les tubes d'éjection. Contre-écrou (¼ po) Tube inférieur – Aucune pièce requise Réglage du frein de stationnement. –...
  • Page 8: Montage Du Kit Masses

    Fixez une masse à chaque bras de roue pivotante avec le bouton, la rondelle et un boulon de carrosserie (⅜ x 3½ po) (Figure Montage du kit masses Pièces nécessaires pour cette opération: Masse Plaque de passage Plaque Plaque à languettes Boulon (⅜...
  • Page 9: Dépose Du Déflecteur D'herbe Et Du Protège-Courroie

    Dépose du déflecteur d'herbe et du protège-courroie Aucune pièce requise Procédure ATTENTION Si l'ouverture d'éjection n'est pas fermée, la machine peut projeter des objets dans votre direction ou celle d'autres personnes et causer des blessures graves. Un contact avec la lame est également possible. N'utilisez jamais la tondeuse sans avoir installé...
  • Page 10: Montage Du Déflecteur Et Du Support De Ventilateur

    g297435 Figure 7 g337316 Figure 8 1. Couvercle 2. Vis 1. Vis à embase à tête 2. Support de ventilateur hexagonale (⅜ x ¾ po) Retirez le boulon et l'écrou existants du tablier de coupe (Figure Montage du déflecteur et du support de ventilateur Pièces nécessaires pour cette opération: Support de ventilateur...
  • Page 11: Montage De La Poulie, Du Protège-Courroie Et Du Boulon À Épaulement

    soit en face du trou dans le tablier de coupe (Figure 10). Montez le déflecteur comme montré à la Figure Montage de la poulie, du Serrez les 2 boulons de carrosserie (5/16 x ¾ po) dans les fentes du déflecteur (Figure 10).
  • Page 12: Montage Du Ventilateur

    Insérez l'axe d'articulation du ventilateur dans le support et faites pivoter le ventilateur vers l'intérieur et la machine (Figure 13). Remarque: Le ventilateur devait se verrouiller automatiquement en place, comme montré à Figure g337355 Figure 12 1. Protège-courroie 2. Vis (¼ x ½ po) g201514 Figure 13 1.
  • Page 13: Montage De La Courroie De Ventilateur Et Du Couvercle Du Système D Ramassage Entraîné

    Montage de la courroie de ventilateur et du couvercle du système d ramassage entraîné Pièces nécessaires pour cette opération: Couvercle du système de ramassage entraîné Courroie de ventilateur g201513 Figure 16 Procédure 1. Poulie de ventilateur 5. Bras de poulie de tension Chaussez la courroie sur la poulie de ventilateur 2.
  • Page 14: Montage Du Support Et Du Dispositif De Ramassage (Le Cas Échéant)

    g201515 Figure 17 1. Bouton 3. Protège-courroie g037892 Figure 18 2. Couvercle du système de ramassage entraîné 3. Boulon 1. Écrou à embase 2. Garniture supérieure Retirez les boulons et écrous qui fixent le côté gauche de la protection arrière au cadre et mettez-les au rebut (Figure 19).
  • Page 15: Montage Du Support De Transmission

    les écrous que vous avez mis de côté (Figure Serrez toutes les fixations que vous avez 20). installées. Suivez cette procédure pour monter le cadre de support droit. Montage du support de transmission Pièces nécessaires pour cette opération: Support de transmission Procédure Retirez les 2 écrous à...
  • Page 16: Montage Du Renfort Transversal

    Fixez le renfort transversal à la protection arrière à l'aide des 2 boulons à tête hexagonale (5/16 x ⅞ po) et écrous à embase (Figure 23). Montage du renfort transversal Pièces nécessaires pour cette opération: Renfort transversal Boulon à tête hexagonale (5/16 x ⅞ po) Écrou à...
  • Page 17: Montage De La Tige De Maintien

    Utilisez la goupille fendue pour fixer la tige au pivot (Figure 25). Assemblage du capot Pièces nécessaires pour cette opération: Capot Déflecteur d'herbe Goupille fendue g037900 Figure 24 Procédure 1. Pivot 2. Goupille fendue Utilisez les 2 goupilles fendues pour fixer le déflecteur d'herbe au capot (Figure 26).
  • Page 18: Pose Du Capot

    Pose du capot Montage des bacs Pièces nécessaires pour cette opération: Pièces nécessaires pour cette opération: Capot Procédure Procédure Alignez la fente en trou de serrure du support de Accrochez le bac sur le pivot (Figure 28). pivot et l'ergot sur l'axe de pivot, et insérez-celui ci en position (Figure 27).
  • Page 19: Montage Des Tubes D'éjection

    g337369 Figure 29 1. Protection d'attelage 3. Attelage 2. Embout Montage des tubes g018444 d'éjection Figure 30 Verrou de tube d'éjection inférieur Pièces nécessaires pour cette opération: 1. Ventilateur 3. Verrou 2. Verrou supérieur Tube supérieur Vis (¼ x ¾ po) Notez l'emplacement des deux boulons sur le Rondelle (¼...
  • Page 20 g018440 Figure 31 1. Tube supérieur 3. Capot du système de ramassage 2. Joint en caoutchouc qui dépasse Alignez les trous du tube supérieur pour les faire correspondre aux creux à la surface du tube inférieur. Remarque: Assurez-vous que le profil latéral ressemble à...
  • Page 21: Réglage Du Frein De Stationnement

    Fixez les tubes ensemble au moyen des écrous (¼ po), comme montré à la Figure Insérez le tube d'éjection supérieur à travers le joint de tube dans le couvercle. Tirez légèrement le tube supérieur de sorte que le joint dépasse vers l'extérieur et par-dessus le ventilateur (Figure 31).
  • Page 22: Utilisation

    Utilisation Vidage des bacs à herbe ATTENTION DANGER Pour éviter de vous blesser, procédez comme Des débris (feuilles, herbe ou broussailles) suit : peuvent prendre feu. Un feu dans le compartiment moteur peut causer des • Familiarisez-vous avec toutes les blessures et des dommages matériels.
  • Page 23: Élimination Des Obstructions Dans Le Système De Ramassage

    Dépose du système de Élimination des ramassage obstructions dans le système de ramassage PRUDENCE La machine peut être déstabilisée et vous ATTENTION risquez d'en perdre le contrôle si vous Lorsque le système de ramassage est n'enlevez pas les masses avant du système en marche, le ventilateur tourne et peut de ramassage et si vous utilisez la machine sectionner ou blesser les mains.
  • Page 24 Fréquence de tonte cas, le tube d'éjection et la goulotte peuvent se boucher. Pour éviter de boucher le système de Tondez fréquemment, surtout pendant la saison de ramassage, choisissez une hauteur de coupe élevée pousse. Il faudra tondre l'herbe une deuxième fois si pour le premier passage, puis effectuez un deuxième elle est excessivement haute.
  • Page 25: Entretien

    Entretien Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien • Contrôlez la courroie de ventilateur. Après les 8 premières • Contrôlez le système de ramassage. heures de fonctionnement •...
  • Page 26: Nettoyage Du Système De Ramassage Et Des Bacs De Ramassage

    Nettoyage du système de ramassage et des bacs de ramassage Périodicité des entretiens: Après chaque utilisation Lavez l'intérieur et l'extérieur du couvercle du système de ramassage, des bacs et du tube, ainsi que le dessous du tablier de coupe. Remarque: Utilisez un détergent automobile doux pour éliminer les saletés.
  • Page 27: Contrôle Des Lames Du Tablier De Coupe

    Remarque: Remplacez toute pièce fissurée ou cassée. Serrez tous les écrous, boulons et vis. Contrôle des lames du tablier de coupe Examinez les lames régulièrement, ainsi qu'après avoir heurté un obstacle. Si les lames sont très usées ou endommagées, remplacez-les par des neuves; voir la procédure complète d'entretien des lames dans le Manuel de l'utilisateur de la machine.
  • Page 28: Important

    Remisage Remisage du système de ramassage Nettoyez le système de ramassage; voir Nettoyage du système de ramassage et des bacs de ramassage (page 26). Vérifiez l'état du système de ramassage; voir Contrôle du système de ramassage (page 26). Vérifiez que les bacs à herbe sont vides et parfaitement secs.
  • Page 29: Dépistage Des Défauts

    Dépistage des défauts Problème Cause possible Mesure corrective Vibrations anormales. 1. Lame(s) faussée(s) ou 1. Remplacez la ou les lames. déséquilibrée(s). 2. Le boulon de fixation de la lame est 2. Resserrez le boulon de lame. desserré. 3. Poulie de ventilateur ou ensemble 3.
  • Page 30 Pour ce faire, veuillez nous contacter par courriel à legal@toro.com. Si vous avez la moindre inquiétude concernant la manière dont Toro a traité vos données, nous vous encourageons à nous en faire part directement. Veuillez noter que les résidents européens ont le droit de porter plainte auprès de leur Autorité...
  • Page 31: Proposition 65 De Californie - Information Concernant Cet Avertissement

    Bien que l'exposition avec les produits Toro puisse être négligeable ou parfaitement dans les limites « sans aucun risque significatif », par mesure de précaution, Toro a décidé de fournir les avertissements de la Proposition 65. De plus, en l'absence de ces avertissements, la société...
