Montage du kit masses

Pièces nécessaires pour cette opération:
2 Masse
2 Plaque de passage
2 Plaque
2 Plaque à languettes
4 Boulon (⅜ x 2½ po)
4
Écrou (⅜ po)
Procédure

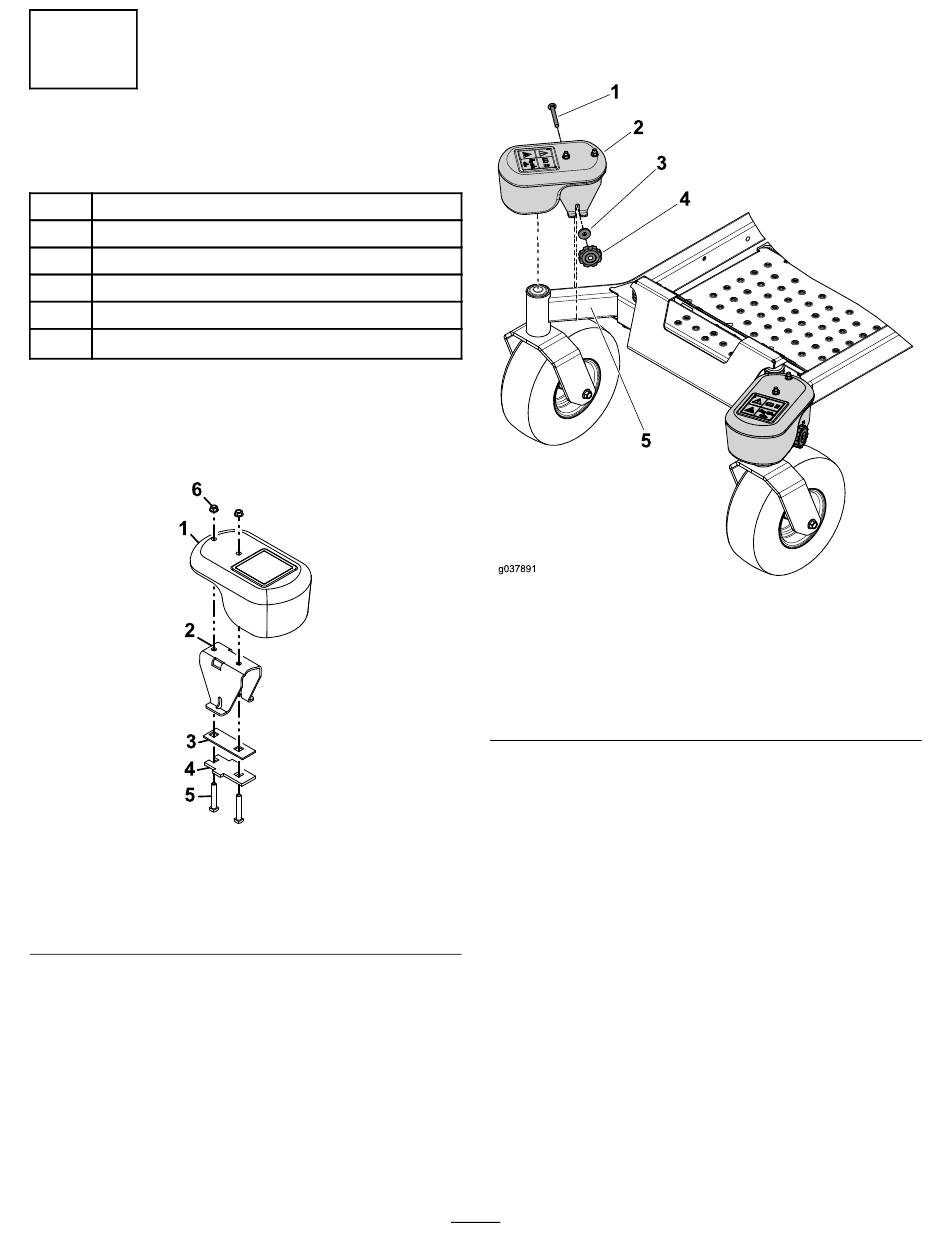

1. Fixez les plaques à la masse à l'aide des
boulons (⅜ x 2½ po) et écrous (⅜ po)
1. Poids
2. Plaque de passage
3. Plaque
(Figure
Figure 4
4. Plaque à languettes
5. Boulon (⅜ x 2½ po)
6. Écrou (⅜ po)
2. Fixez une masse à chaque bras de roue
pivotante avec le bouton, la rondelle et un
boulon de carrosserie (⅜ x 3½ po)
4).
1. Boulon de carrosserie (⅜ x 3½ po)
2. Poids
3. Rondelle
4. Bouton
5. Bras de roue pivotante
g185955
8
(Figure
Figure 5
5).
g037891
