Connexion à un moniteur externe
Lorsque vous connectez votre caméscope à un écran externe pour l'enregistrement ou pour la lecture, utilisez la
prise sur le caméscope que vous souhaitez utiliser sur l'écran. Ensuite, sélectionnez la configuration de signal de
sortie vidéo (0 127). Le caméscope peut fournir de la vidéo en sortie depuis toutes les prises de sortie vidéo en
même temps.
Modes de fonctionnement :

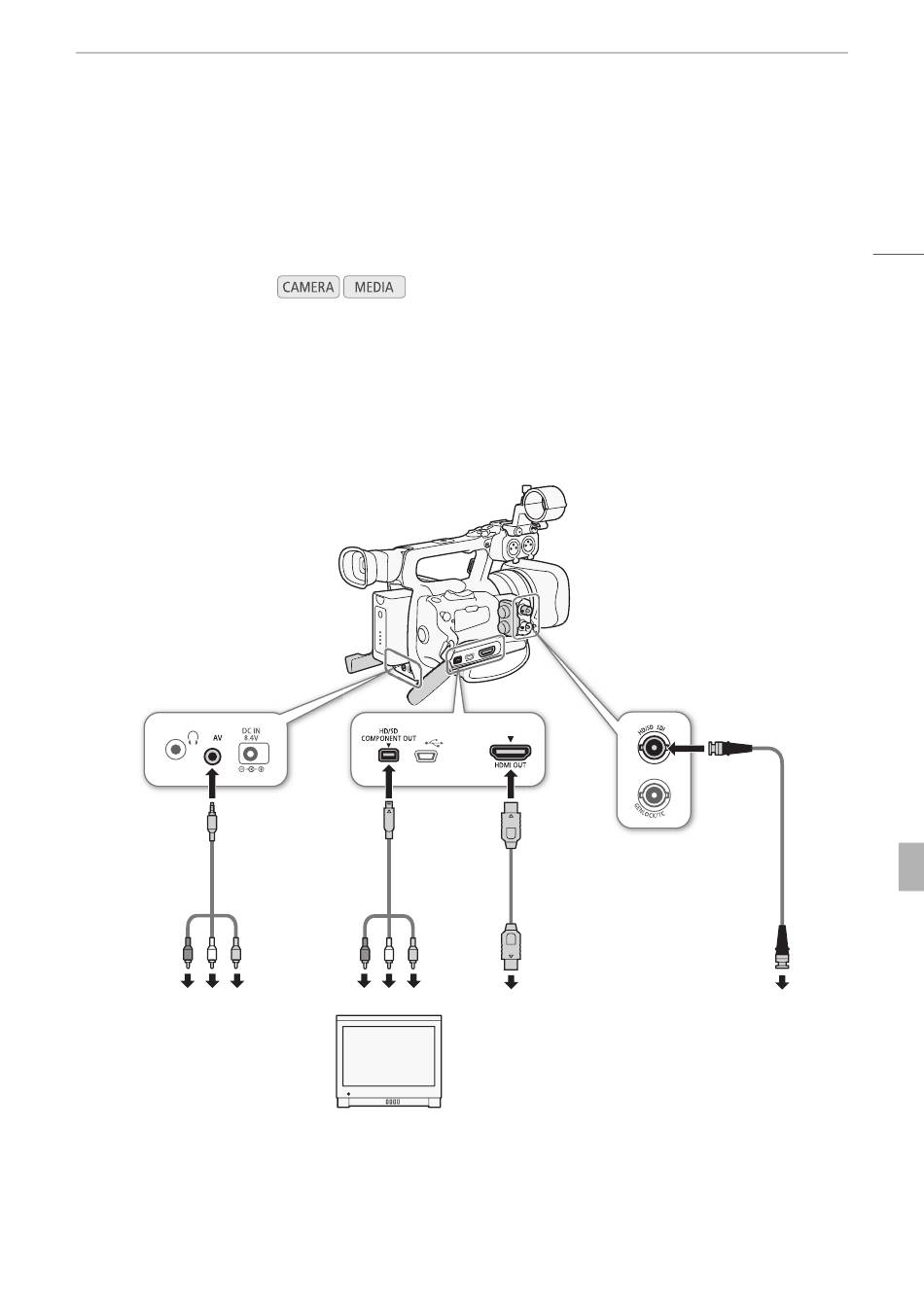

Diagramme des connexions

Lorsque vous connectez le caméscope à un écran externe à l'aide de la prise HD/SD COMPONENT OUT, l'audio
est sorti en connectant le câble vidéo stéréo optionnel STV-250N à l'écran, via la prise AV.
Nous recommandons que vous alimentiez la caméscope à partir du secteur en utilisant l'adaptateur secteur.
Prise AV
Câble vidéo
stéréo STV-250N
(optionnel)
VIDEO IN/
AUDIO IN
Prise HD/SD
COMPONENT
OUT
Câble
composante
CTC-100/S (fourni)
COMPONENT IN
HDMI IN
Connexion à un moniteur externe
Prise HDMI
OUT
Câble HDMI (en
vente dans le
commerce)
* b uniquement
129
Prise HD/SD SDI*
Câble BNC
(en vente
dans le
commerce)
SDI IN
