Capteur de pression

Capteur de pression

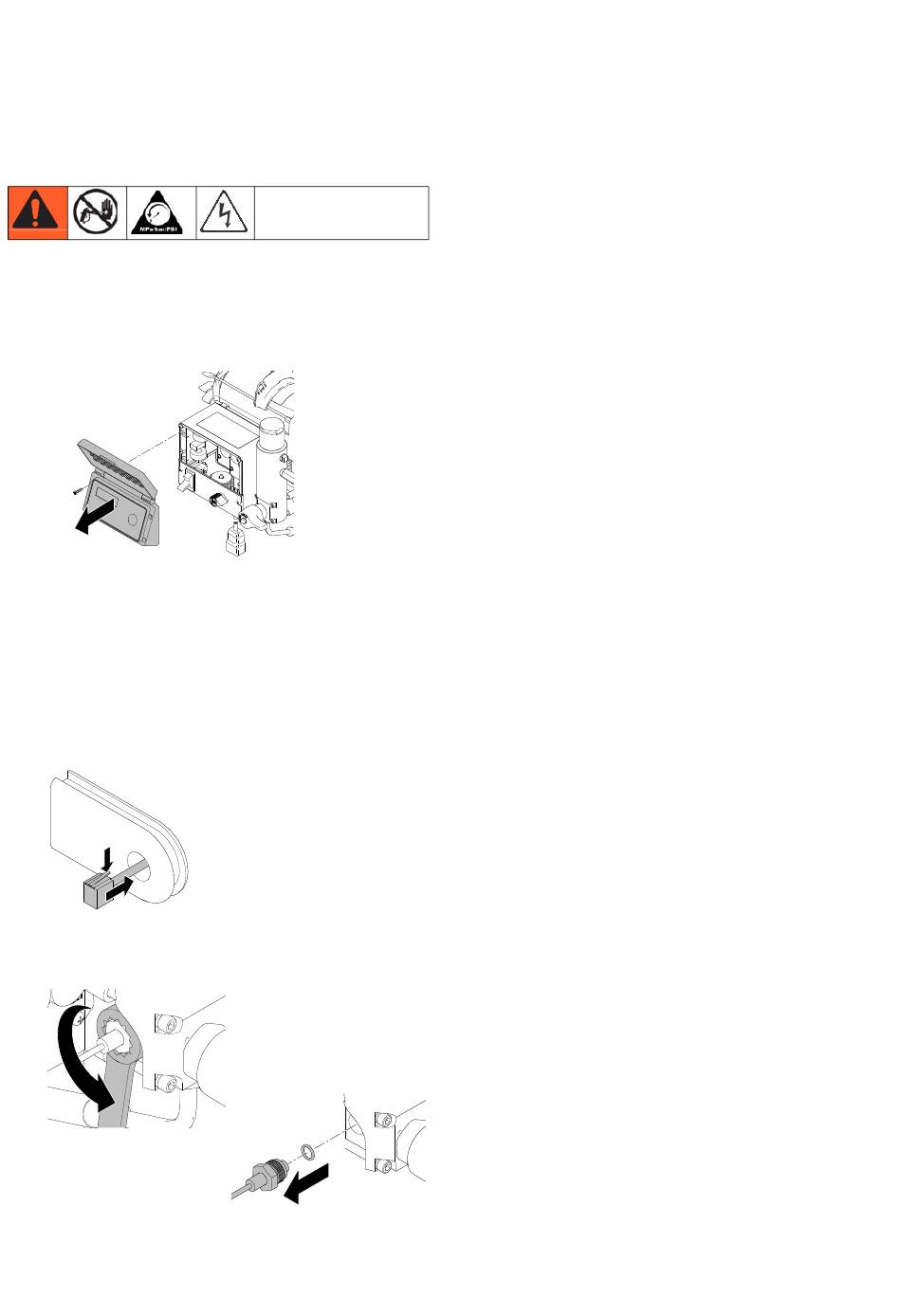

Démontage
1. Coupez le courant électrique. Attendez 5 minutes
que la tension se dissipe. Exécutez la Procédure
de décompression, page 9.
2. Retirez l'affichage.
3. Retirez le panneau de commande.
4. Débranchez le connecteur du moteur de la carte de
commande du moteur.
5. Déposez les deux vis et laisser pendre le panneau
de commande.
6. Appuyez sur la patte d'attache du connecteur du
capteur et tirez le fil du capteur par le passe-fil.
7. Passez le fil du capteur par une clé polygonale de
¾'' et retirez le capteur et le joint torique du bloc de
vannes.
24
ti18387a
ti18410a
ti18409a
Installation
1. Placez le capteur et le joint torique dans le bloc de
vannes. Serrez à un couple à 47 - 61 N•m
(35 - 45 ft-lb).
2. Appuyez sur la patte d'attache du connecteur du
capteur et poussez le fil du capteur dans le
passe-fil.
3. Remontez le boîtier de commande. Serrez les vis à
un couple de 3,4 - 3,9 N•m (30 - 35 in-lb).
4. Branchez le connecteur du capteur sur la carte de
commande du moteur.
5. Branchez le connecteur de l'affichage sur la carte
de commande du moteur.
6. Fixez le capot à l'aide de quatre vis.
ti18411a
