Capteur De Pression - Graco Ultra Max II Mode D'emploi

Démontage
Lâcher la pression ; page 8. Attendre 5 minutes
avant l'entretien.

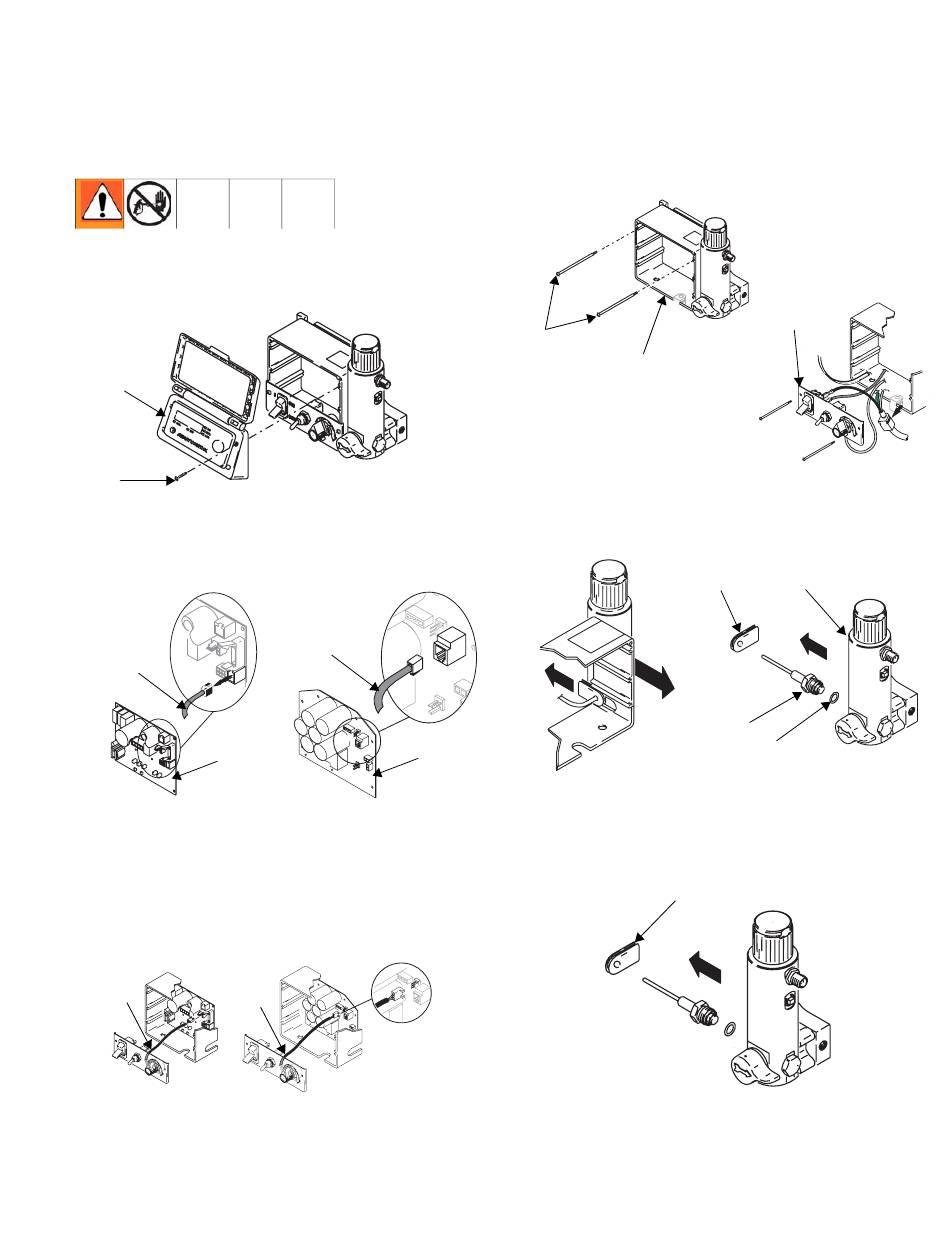

1. Enlever les quatre vis (38) et le capot (96).
96
38
2. Débrancher le connecteur du capteur (E)
branché sur la carte de commande (95).
E
95
ti7251a
3. Débrancher le connecteur du potentiomètre (C)
de la carte de commande moteur.
C
ti7456a
311366G

Capteur de pression

ti7457a
E
95
C
4. Enlever les quatre vis (39) et le boîtier de
commande (61). Laisser le panneau de
commande (68) pendre.
39
61
5. Retirer le passe-fil (40) du boîtier de com-
mande et ensuite enlever le capteur (86) et
le joint torique (20) de la base du filtre (67).
ti7260a
6. Retirer le passe-fil (40) du capteur et le
conserver pour une utilisation ultérieure.
40
Carte de régulation de pression
ti7458a
68
ti7460a
40
67
86
20
ti7261a
ti7261a
23
