06 Démarrage et conduite de la voiture
Adaptation du faisceau d'éclairage
Faisceau d'éclairage adapté à la
conduite à droite ou à gauche

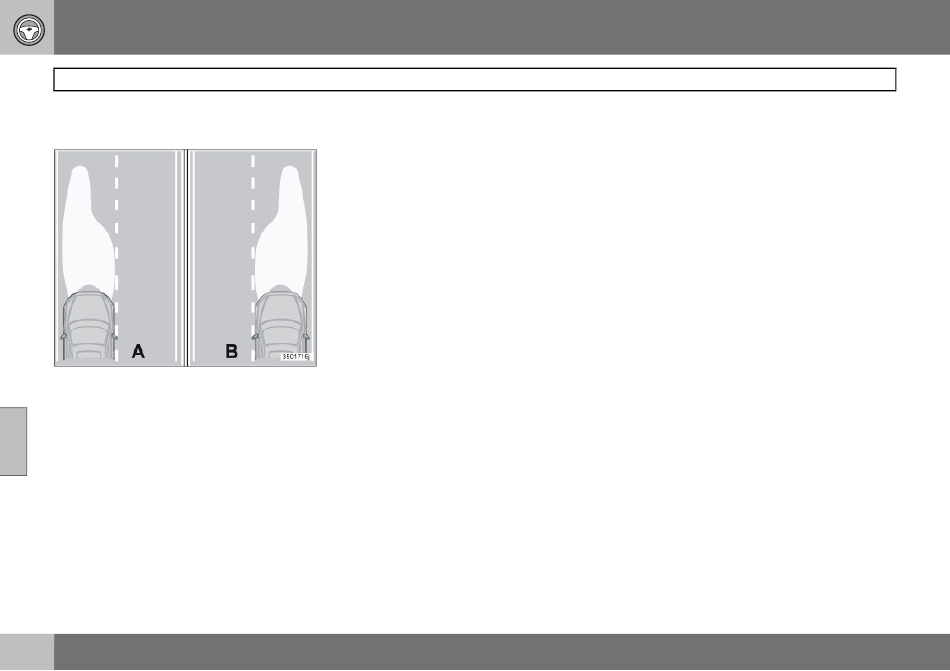

A. Faisceau d'éclairage pour conduite à gauche
B. Conduite à droite
Le faisceau d'éclairage peut être masqué afin
06
de ne pas aveugler les véhicules venant en
sens inverse. Un faisceau d'éclairage adapté
doit éclairer des bords de la route de manière
efficace.
Masquage des phares
Reproduisez les modèles de la page 145 sur
un matériau adhésif résistant à l'eau, par ex de
la bande adhésive non transparente ou simi-
laire.
144
Les masques sont placés à partir du point (5)
sur le verre de phare qui doit correspondre au
point rouge sur chaque modèle. La longue
ligne rouge des illustrations correspond à la
ligne du verre de phare sur laquelle le modèle
doit venir s'ajuster.
Les cotes des modèles de la page suivante
sont contrôlés après la découpe afin qu'une
partie suffisamment grande du faisceau soit
cachée.
Les modèles conviennent aux voitures à con-
duite à gauche ou à droite et sont placés selon
l'illustration.
L'illustration supérieure indique la version
pour conduite à gauche. L'illustration
inférieure indique la version pour conduite à
droite.
Phares halogène
Reproduisez les modèles 1 et 2, vérifiez les
cotes. Transférez les modèles sur un matériau
adhésif et résistant à l'eau et découpez.
Placez les modèles de sorte que les flèches
pointent vers le centre et de sorte que les
points sur les modèles correspondent aux
points sur les verres de phare.
Cote de référence modèles 1 et 2 :
Les côtés longs du modèle doivent être de
82 mm.
Phares Bi-Xénon
Reproduisez les modèles 3 et 4, vérifiez les
cotes. Transférez les modèles sur un matériau
adhésif et résistant à l'eau et découpez.
Placez les modèles de sorte que les flèches
pointent vers le centre et de sorte que les
points sur les modèles correspondent aux
points sur les verres de phare. Les repères de
modèles > < doivent s'ajuster sur la ligne du
verre de phare.
Cote de référence modèle 3 :
La ligne entre les repères des modèles > <
doit être longue d'environ 140 mm.
Cote de référence modèle 4 :
La ligne entre les repères des modèles > <
doit être longue d'environ 112 mm.
Adaptation du faisceau d'éclairage des phares
Active Bi-Xenon ABL, voir page 47.
