Câblage
4.2

Indice de protection

Les appareils remplissent toutes les exigences pour IP67 (NEMA 4X).
Après montage sur le terrain ou après des travaux de maintenance il est indispensable de
respecter les points suivants afin de garantir le maintien de la protection IP67 (NEMA 4X) :
• Monter l' e nsemble de mesure de manière à ce que les presse-étoupe ne soient pas orientés
vers le haut.
• Ne pas enlever le joint du presse-étoupe.
• Remplacer tous les presse-étoupe non utilisés par des bouchons appropriés/certifiés.
• Utiliser des entrées de câbles et bouchons avec une gamme de température de service
permanente correspondant aux indications de température sur la plaque signalétique.

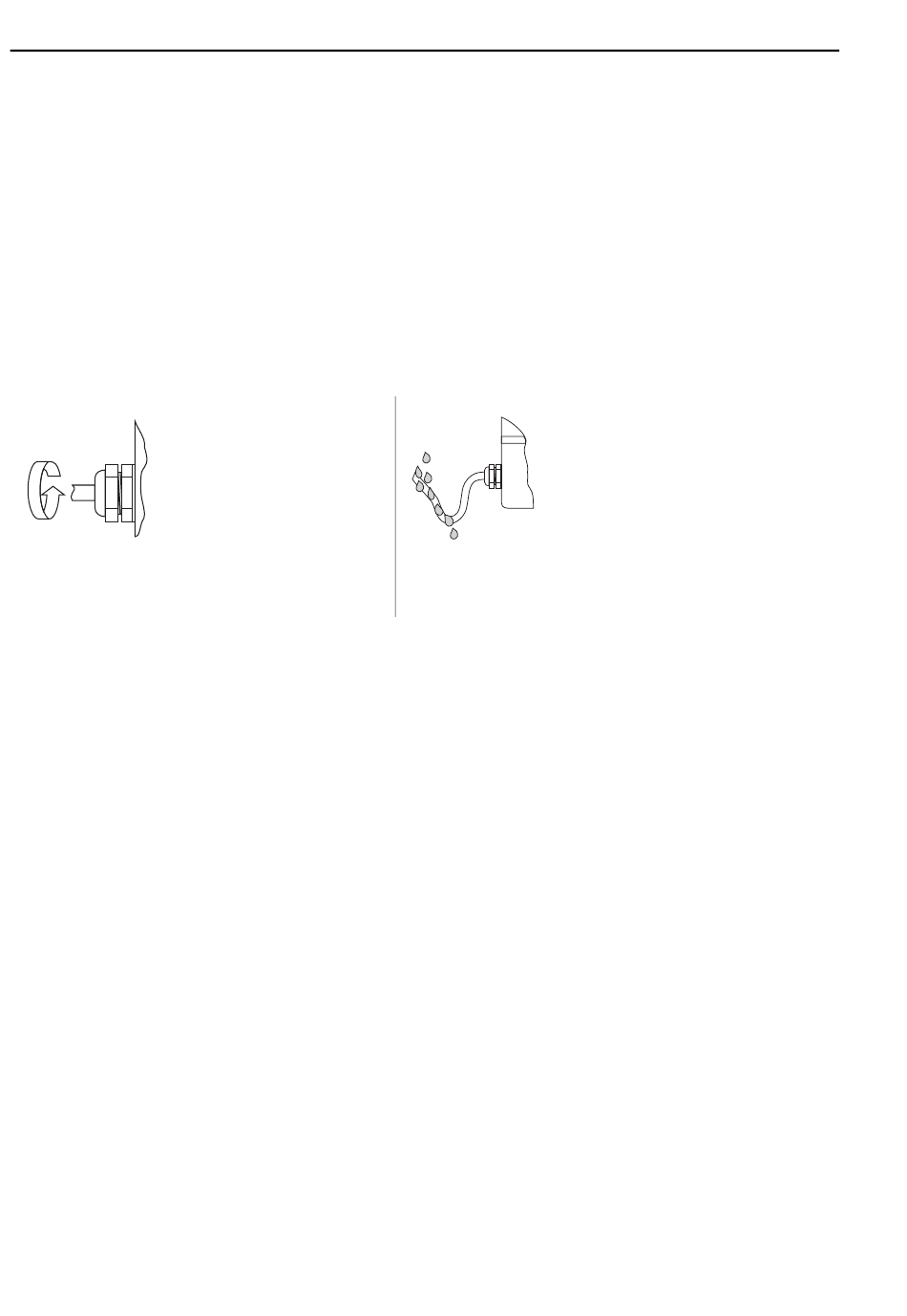

Serrer correctement les presse-étoupe.
4.3 Contrôle du raccordement
• L' a ppareil de mesure ou les câbles sont-ils intacts (contrôle visuel) ?
• La tension d' a limentation correspond-elle aux indications sur le schéma de raccordement ?
• Le câble d' a limentation et le câble de signal sont-ils correctement raccordés ?
• Les câbles utilisés satisfont-ils aux spécifications nécessaires ?
• Les câbles montés sont-ils exempts de toute traction et posés de manière fixe ?
• Les différents types de câble sont-ils bien séparés ? Sans boucles ni croisements ?
• Toutes les bornes à visser sont-elles bien serrées ?
• Tous les presse-étoupe sont-ils montés, serrés et étanches ?
• Les câbles sont-ils posés en boucle ?
• Tous les couvercles de boîtier sont-ils montés et bien serrés ?
En plus pour les appareils de terrain avec communication bus de terrain
• Les composants (T, boites de raccordement, connecteurs etc. ) sont-ils correctement reliés ?
• Chaque segment de bus de terrain est-il muni des deux côtés d' u ne terminaison de bus ?
• La longueur max. des câbles de bus et des dérivations est-elle respectée selon les
spécifications ?
• Le câble de bus de terrain est-il blindé sur toute sa longueur et correctement mis à la terre ?
20
A0007549
Les câbles doivent former une boucle devant les
entrées.
Proline t-mass 65
A0007550
