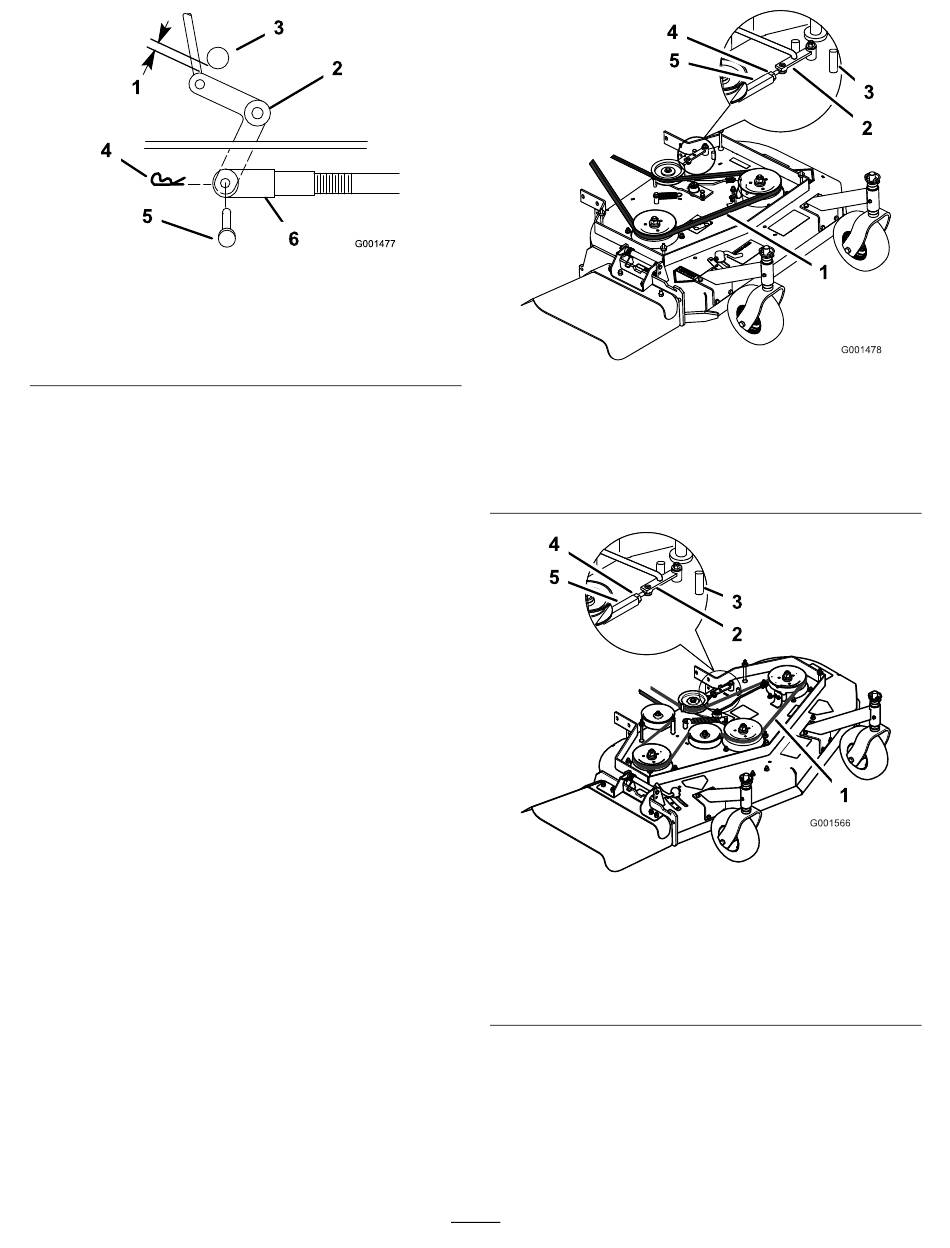

Figure 49
1. 2 à 3 mm (1/16 à 1/8 po)
2. Levier coudé
3. Arbre de sortie de
transmission
Remarque: L'écartement doit être compris entre 2
et 3 mm (1/16 et 1/8 po).
10. Enlevez la goupille fendue et l'axe de chape du levier
coudé.
11. Tournez la chape dans le sens horaire sur la tige pour
accroître l'écartement, et dans le sens antihoraire pour
le réduire (Figure 49).
12. Désengagez le levier de commande des lames (PDF).
Remarque: Si le bras d'assistance ne touche pas la
butée avant du tablier de coupe (Figure 50 ou Figure
51), réglez la chape de sorte à rapprocher le levier
coudé de l'arbre de sortie de transmission (Figure 49).
4. Goupille fendue
5. Axe de chape
6. Chape
Tablier de coupe de 122 cm (36 pouces)
1. Flèche de 13 mm (1/2 po)
ici
2. Bras d'assistance
3. Butée avant
Tablier de coupe de 122 cm (48 pouces)
1. Flèche de 13 mm (1/2 po)
ici
2. Bras d'assistance
3. Butée avant
13. Vérifiez que le guide de courroie sous le bâti du moteur
est réglé correctement.
Remarque: Le guide de courroie et la courroie
du tablier de coupe doivent être espacés de 32 mm
(1-1/4 po) quand la courroie est engagée. Réglez la
courroie du tablier de coupe au besoin. La courroie
40
Figure 50
4. Contre-écrou
5. Tendeur
Figure 51
4. Contre-écrou
5. Tendeur
